iphone 6s plus手机开机卡白苹果故障维修

来源:迅维快修    更新时间:2018-09-19    浏览次数:
  【故障机型】:iphone 6s plus

  【故障现象】:手机开机卡白苹果

  客户描述说手机之前进过水,现在是要连接充电器能可能开机,不然一直卡在苹果图标界面,有时候又能正常开机,只要不关机,一直能用,一关机又会变成开不了机了,自己换过尾插和电池。


  【故障分析】:

  手机开机卡白苹果,要插充电器才可以开机,插充电一直卡LOGO  自己更换过电池和尾插,看来很有可能是手机不充电,

  【维修过程】:

  拿到机子,接充电器看一下充电电流,显示没有充电电流,也没有充电图标,拆开机子接可调电源开机,发现起跳电流200多毫安起跳。

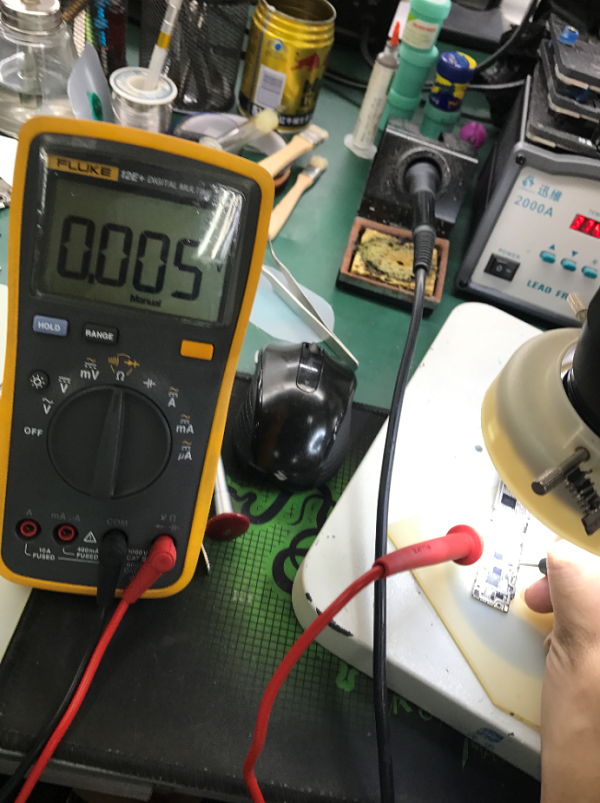

  结合不能充电,很有可能是USB的 PP3V0_TRISTAR 供电短路。测量发现 PP3V0_TRISTAR对地短路

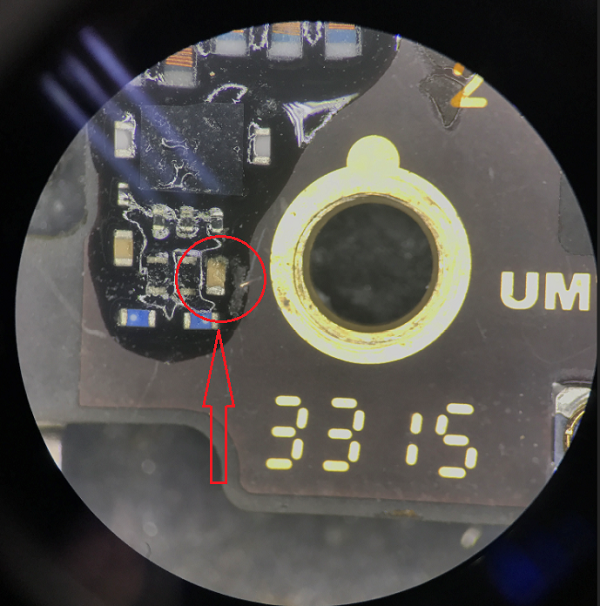

  拆除USB芯片 U4500  发现此电压还是对地短路。查看电路图,此电压去到USB芯片 U4500、主电源 U2000、U5411_RF   显微镜下观察发现此电路上的C5403_RF滤波电容已经破损。





  直接镊子挑掉。对地阻值恢复正常。补回U4500 USB芯片。

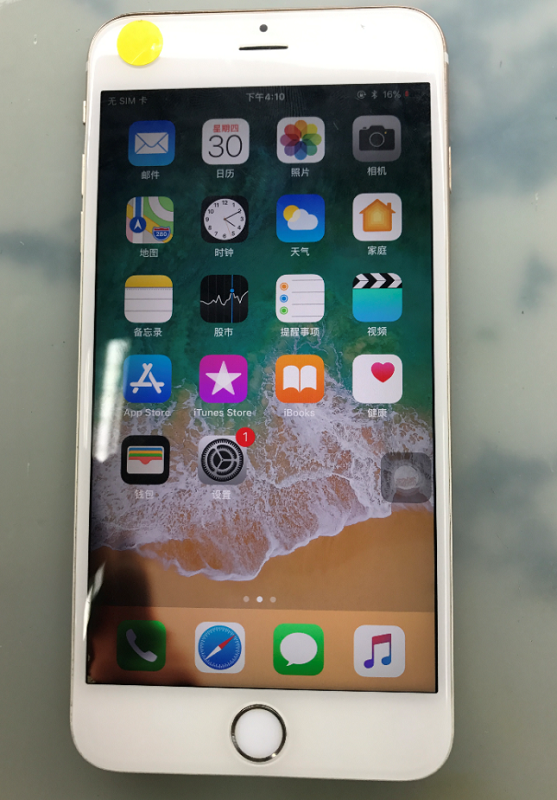

  装机,充电恢复正常,能正常进系统,测试功能的时候发现前摄像头打不开。

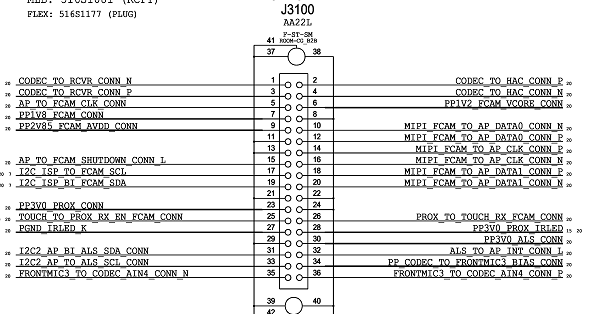

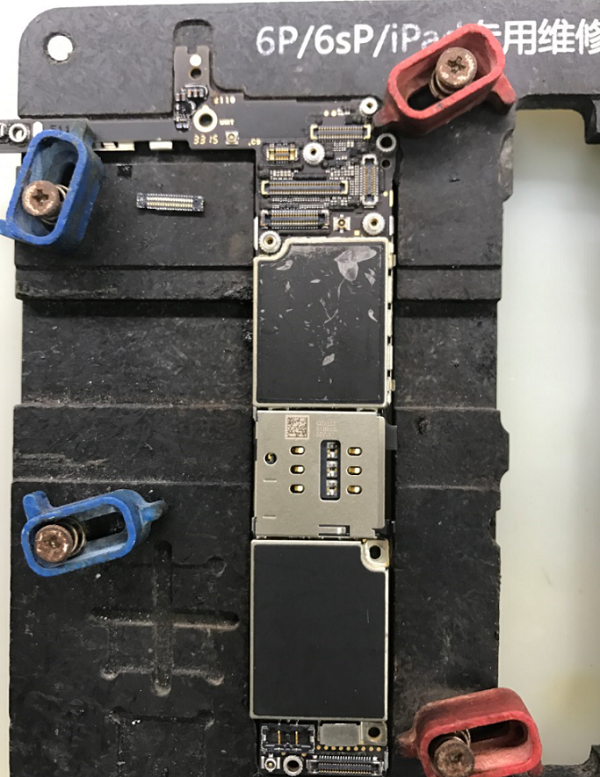

  拆下主板,测量前摄像头座子J3100 对地阻值正常。

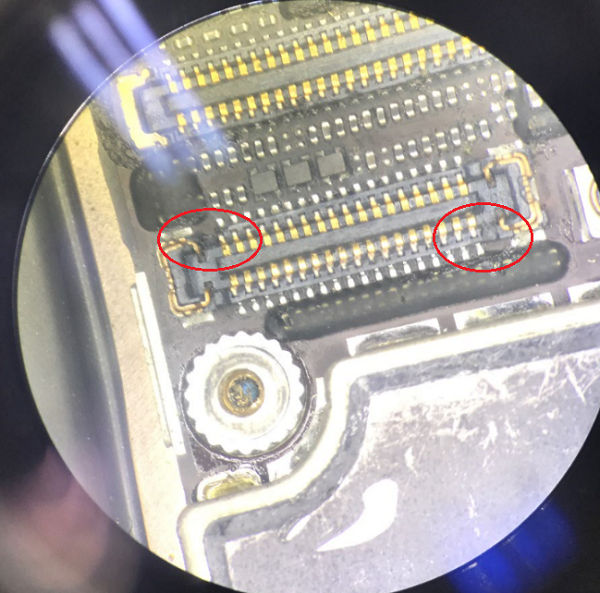

  显微镜下观察发现,J3100座子有此变形破损。

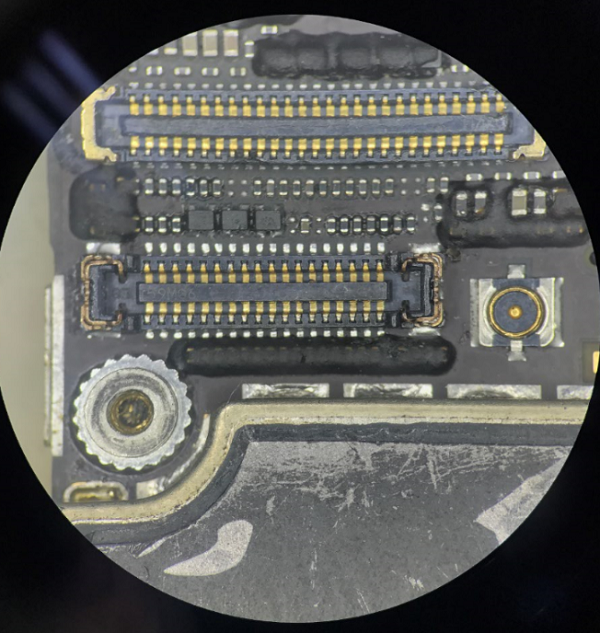

  直接更换一个前摄像座子。





  【维修结果】:

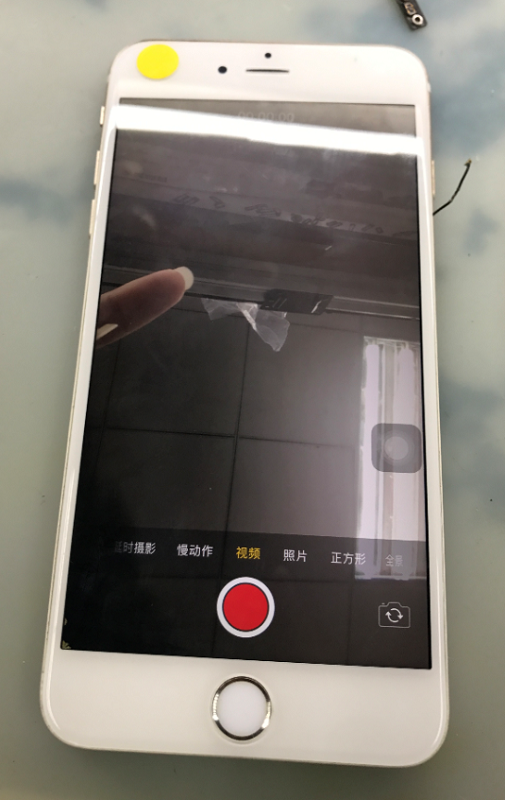

  装机测试,前摄像头恢复正常,功能正常,维修到此结束。此机子是USB 芯片的 PP3V0_TRISTAR 供电短路 导致的不充电,前摄像头打不开是座子破损造成的。



  iPhone6SP手机开机卡白苹果,故障描述如图,判断这种情况很有可能是手机不充电。

  1、接充电器,显示没有充电电流,也没有充电图标。拆机接可调电源开机,电流200多毫安起跳,测量发现USB的PP3V0_TRISTAR供电短路。

  2、更换此电路上C5403_RF滤波电容,充电恢复正常,正常进系统。

  3、测试功能时发现前摄像头打不开,更换前摄像座子J3100,功能恢复正常,维修到此结束。

  iPhone6S Plus系列专题帖:http://www.xinxunwei.com/sjwx/02087046.html
