机型：iphone6p



　　故障现象：无录音，前后摄像头不能用，打电话无法熄屏，前置听筒没有。

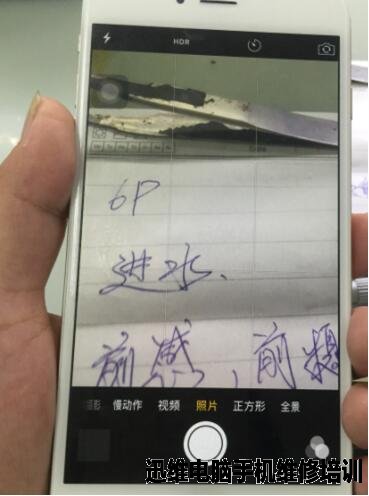

　　客户描述：如图



iphone6p进水致录音摄像功能异常维修　图一



　　维修流程：



　　把主板装到总成测试，发现无录音，前后摄像头不能用，打电话无法熄屏，前置听筒没有这些问题。



　　观察主板，发现这个主板是修过触摸、飞过线的。怀疑高温导致前边问题，先从座子J1111入手，发现座子开裂，感光二极管拆掉了，换，换后打值发现听筒信号阻值无穷大。音频芯片空焊，换掉。发现摄像头2.85V转换管空焊，重植。

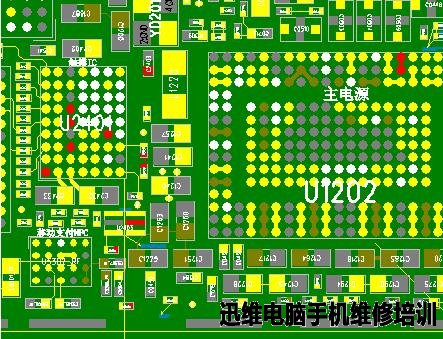

　　这些修好后，前边的问题基本解决差不多了。就剩打电话无法熄屏，又测试了一遍阻值，发现没问题，开始测电压，电压也都正常。再测了下开启信号，电压也正常。看开启信号是到白触摸的，难道白触摸有问题?测试一下上拉供电R2405的阻值，发现PP1V8_GRAPE供电的对子值只有30左右，因为这边连了几个芯片。如图：



iphone6p进水致录音摄像功能异常维修　图二



　　拆吧，先拆了白触摸，不行，又抠掉滤波电容，也不行。从显微镜下观察发现U2403被上家换过，直接拆掉阻值正常。又把拆掉的芯片换上，开机测试OK。

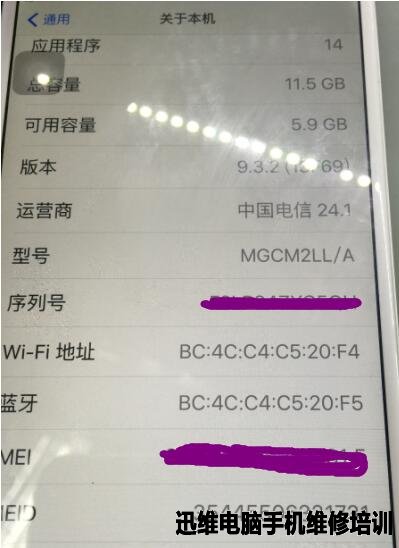

　　测试图：



iphone6p进水致录音摄像功能异常维修　图三



iphone6p进水致录音摄像功能异常维修　图四
