苹果iPad mini断头修复故障维修案例

更新时间:2016-11-04 浏览量:508


  机型:苹果iPad mini

  故障现象:

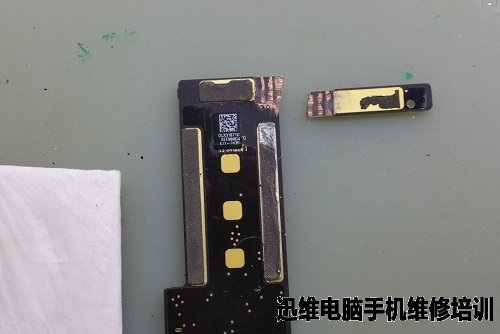

  iPad mini前摄像及耳机插头接口头被掰断。

  维修过程:

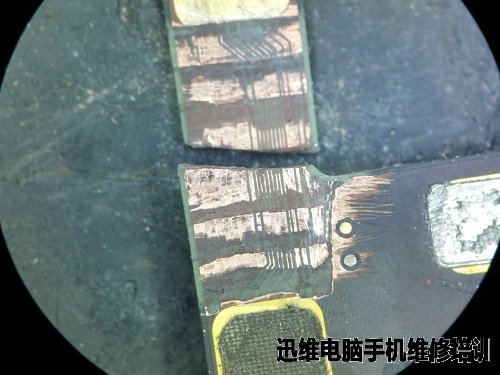

  断头可以通过刮开板层的方法,一层一层接线修复的,下面是刮好的板层,iPad mini主板要从背面刮开,因为正面前三层都是地线。

苹果iPad mini断头修复故障维修 图1
苹果iPad mini断头修复故障维修 图1

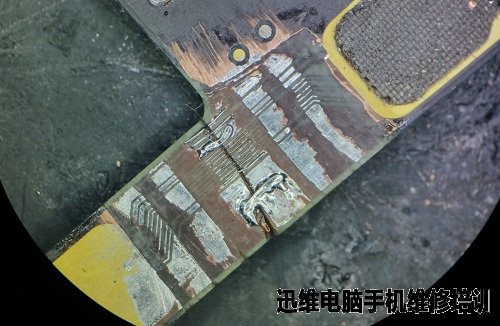

  iPad mini刮开后只有三层有数据线,其它的几层全是接地线,修复起来还是比较轻松的,刮开后把位置对整齐。

苹果iPad mini断头修复故障维修 图2
苹果iPad mini断头修复故障维修 图2

  容易移位的话可先把正面的刮开一点上锡固定,先补最中间那一层,地线用粗一点的线焊接,主要是起固定板层的作用。

苹果iPad mini断头修复故障维修 图3
苹果iPad mini断头修复故障维修 图3

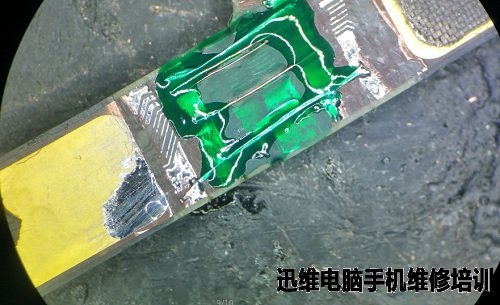

  中间补好后涂上绿油固化,再补第二层,地线还是用粗一点的线连接加固,补好后继续涂绿油固化。

苹果iPad mini断头修复故障维修 图4
苹果iPad mini断头修复故障维修 图4

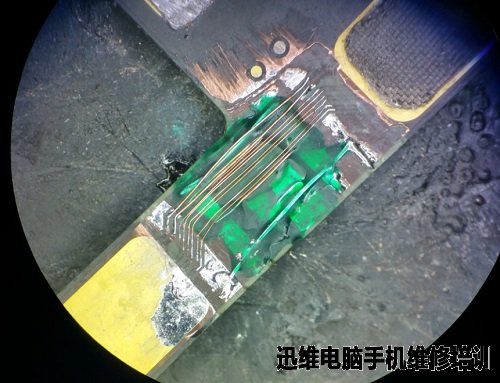

  等绿油固化好后再补最上面一层,全补好后,整层涂上绿油固化。

苹果iPad mini断头修复故障维修 图5
苹果iPad mini断头修复故障维修 图5

  补线如果不是绝缘的线,需要注意每条线不能碰一起,我采用的是漆包线,外层是绝缘的,所以碰在一起也没关系。

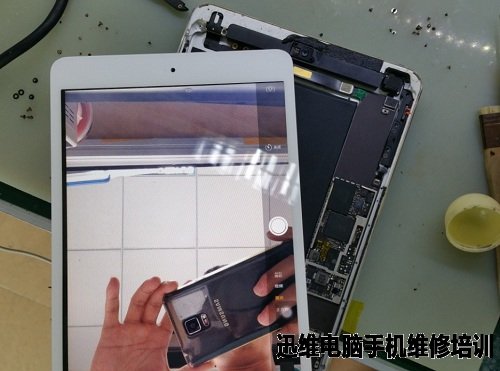

  补好后测试前置相机正常。

苹果iPad mini断头修复故障维修 图6
苹果iPad mini断头修复故障维修 图6

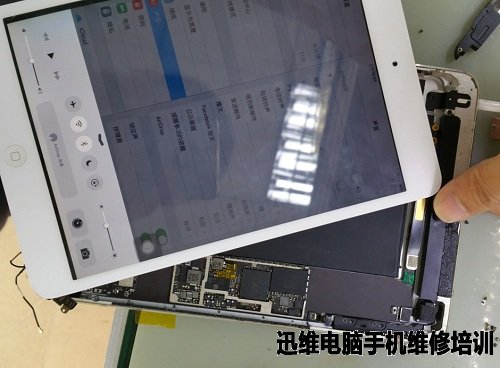

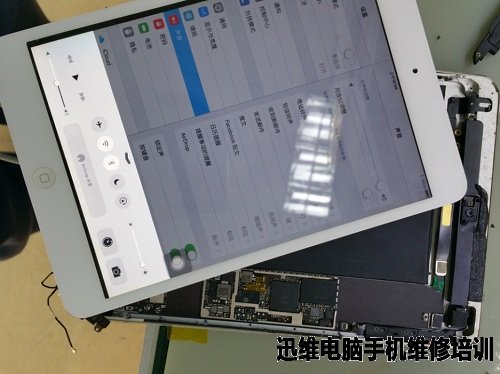

  测试感光正常。

苹果iPad mini断头修复故障维修 图7
苹果iPad mini断头修复故障维修 图7

苹果iPad mini断头修复故障维修 图8
苹果iPad mini断头修复故障维修 图8

  耳机测试也正常,修复此故障。
