　　机型：iPhone6S

　　故障现象：不能开机

　　维修过程：

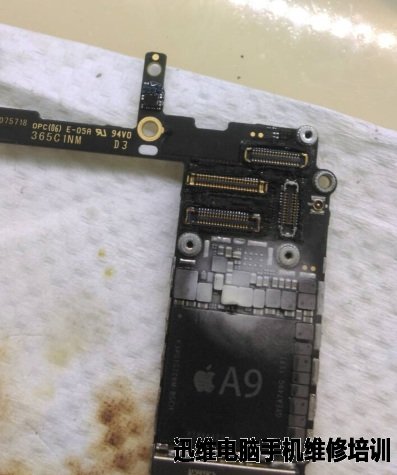

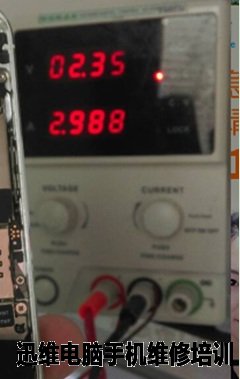

　　1、今天拿到客户故障板，客户反映的故障是插尾插引起大电流，不能开机，接上可调电源发现果然是大电流。

iPhone6S不能开机故障维修图1

　　2、接着使用松香法，在板子熏上松香，加电发现Q2300电子开关松香一下熔化了，怀疑是Q2300短路引起的，将Q2300拆掉还是短路，最后也就将U2300充电芯片拆掉不短路了。

iPhone6S不能开机故障维修图2

　　3、将Q2300和U2300芯片换上，上电测试还大电流，怀疑芯片是坏的或者是装芯片装短路了，接着拆下Q2300和U2300芯片，测量周边的电容发现这几个电容是短路的。

iPhone6S不能开机故障维修图3

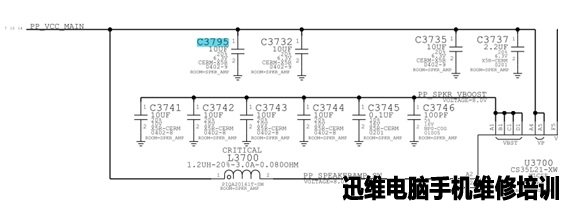

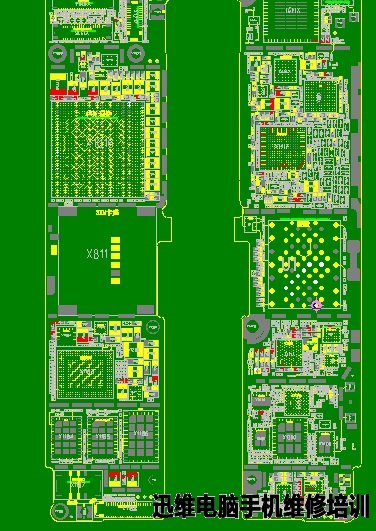

　　4、从PCB图上看与这个几个电容相连的地方很多。

iPhone6S不能开机故障维修图4

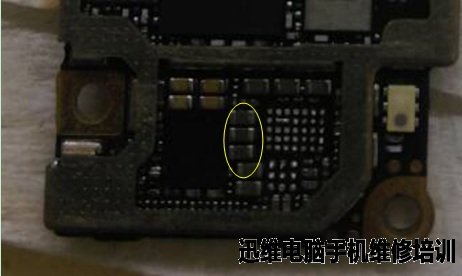

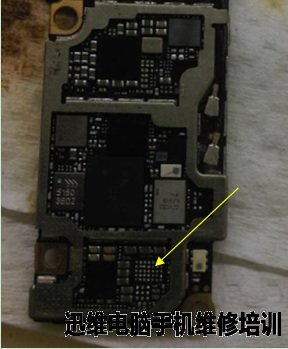

　　5、这个点是PP_VCC_MAIN供电，将于PP_VCC_MAIN有相连的地方都熏上松香，进行烧机，发现CPU上方的一个电容是短路的，将此电容拆掉，故障排除。

iPhone6S不能开机故障维修图5

iPhone6S不能开机故障维修图6
