iPhone 7 Plus屏碎 换外屏维修案例

更新时间:2016-11-22 浏览量:1120


  机器型号:iPhone 7 Plus

  故障描述:外屏碎,更换外屏。

  维修过程:

  接一台iphone 7 Plus碎外屏机器,需要更换外屏。

  收到时机器的样子。

iPhone 7 Plus换外屏维修 图1
iPhone 7 Plus换外屏维修 图1

  拆机开始维修。

iPhone 7 Plus换外屏维修 图2
iPhone 7 Plus换外屏维修 图2

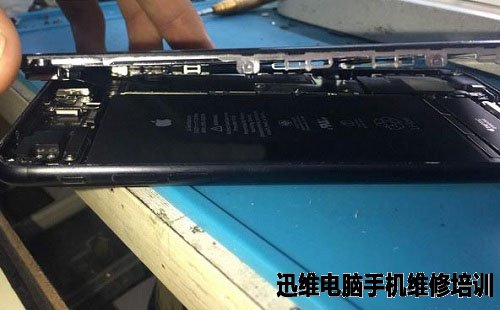

  首先加热将屏幕分离。

iPhone 7 Plus换外屏维修 图3
iPhone 7 Plus换外屏维修 图3

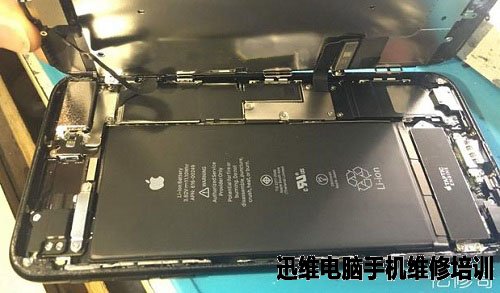

  之前的7P的拆机教程中介绍过,它与以前的机型不同,要从左侧边打开。

iPhone 7 Plus换外屏维修 图4
iPhone 7 Plus换外屏维修 图4

iPhone 7 Plus换外屏维修 图5
iPhone 7 Plus换外屏维修 图5

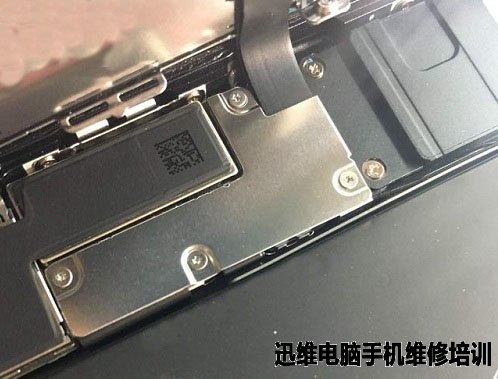

  排线压片也被连累,变成了这个样子。

iPhone 7 Plus换外屏维修 图6
iPhone 7 Plus换外屏维修 图6

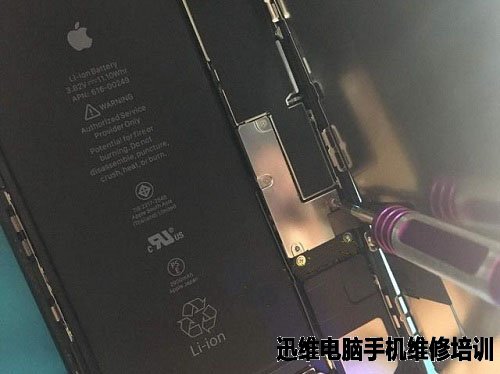

  用专用螺丝刀拧下上面的固定螺丝,将屏幕完全分离。

iPhone 7 Plus换外屏维修 图7
iPhone 7 Plus换外屏维修 图7

iPhone 7 Plus换外屏维修 图8
iPhone 7 Plus换外屏维修 图8

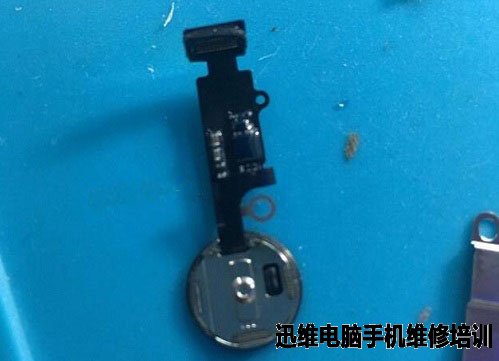

  HOME键也没能幸免,变成了这个样子。

iPhone 7 Plus换外屏维修 图9
iPhone 7 Plus换外屏维修 图9

  HOME键正面图。

iPhone 7 Plus换外屏维修 图10
iPhone 7 Plus换外屏维修 图10

  HOME键背面图。

iPhone 7 Plus换外屏维修 图11
iPhone 7 Plus换外屏维修 图11

  准备贴合的外屏玻璃。

iPhone 7 Plus换外屏维修 图12
iPhone 7 Plus换外屏维修 图12

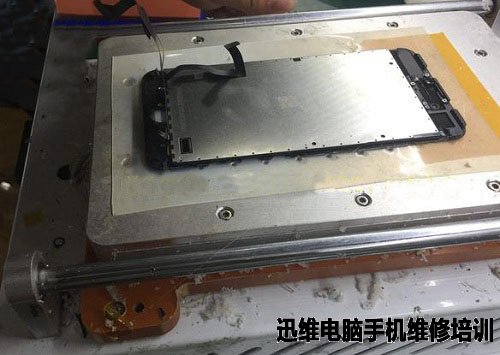

  拆除听筒、指纹等配件后加热,准备分离。

iPhone 7 Plus换外屏维修 图13
iPhone 7 Plus换外屏维修 图13

  加热完成,开始除胶。

iPhone 7 Plus换外屏维修 图14
iPhone 7 Plus换外屏维修 图14

  除胶完成。

iPhone 7 Plus换外屏维修 图15
iPhone 7 Plus换外屏维修 图15

  在贴合前,要先对内屏进行测试。

iPhone 7 Plus换外屏维修 图16
iPhone 7 Plus换外屏维修 图16

  基本安装完成,等待测试。

iPhone 7 Plus换外屏维修 图17
iPhone 7 Plus换外屏维修 图17

  搭板测试,完美,可以很清晰的看到熟悉的小苹果。

iPhone 7 Plus换外屏维修 图18
iPhone 7 Plus换外屏维修 图18

  至此,换屏完成。
