iPhone X手机进水开机卡白苹果,进不了系统维修
更新时间:2019-11-23 浏览量:321
【故障机型】:iPhone X
【故障现象】:手机进水开机卡白苹果,进不了系统
客户描述说,下雨天,手机进水后,开机白苹果,进不了系统。

iPhone X手机进水开机卡白苹果,进不了系统维修 图1
【故障分析】:
手机进水后,导致开机卡白苹果,一般进水部位都是从听筒口,或着卡拖口位置进的水,重点检查这两个地方相关的部件。
【维修过程】:
iPhone X 这部手机,外配是通过I2C总线通讯的,外配有问题也是会引起开机卡白苹果。

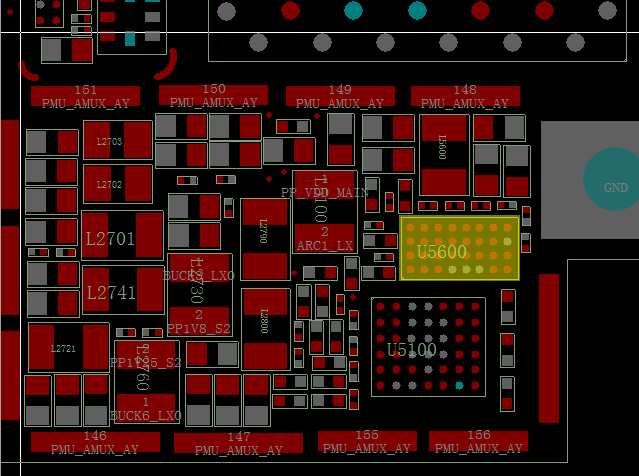

首先排除外配问题,拆机外配拿掉,开机还是一样。 进水标已经变红。说明是从这面进的水,拿下主板在显微镜下观察,发现U5600芯片的位置有进水腐蚀的痕迹。

iPhone X手机进水开机卡白苹果,进不了系统维修 图2

iPhone X手机进水开机卡白苹果,进不了系统维修 图3
拆下芯片上的屏蔽罩,发现进水腐蚀。

iPhone X手机进水开机卡白苹果,进不了系统维修 图5
洗板水清理干净,接可调电源开机,发现电流跳变上去了,装机测试下。

iPhone X手机进水开机卡白苹果,进不了系统维修 图6
【维修结果】:
开机正常进系统,测试功能正常,维修到此结束,此故障是进水导致芯片腐蚀从而引起开机卡白苹果。

iPhone X手机进水开机卡白苹果,进不了系统维修 图7
鑫智造维修查询工具,手机电脑平板都囊括,查图纸、查点位图、查通病查询、自学维修知识等通通都有。点击链接http://www.wmdang.com/index/index/introduce/inviter/1982.html,注册后,免费领取VIP会员区,电脑端下载安装即可使用!

【故障现象】:手机进水开机卡白苹果,进不了系统
客户描述说,下雨天,手机进水后,开机白苹果,进不了系统。

iPhone X手机进水开机卡白苹果,进不了系统维修 图1
【故障分析】:
手机进水后,导致开机卡白苹果,一般进水部位都是从听筒口,或着卡拖口位置进的水,重点检查这两个地方相关的部件。
【维修过程】:
iPhone X 这部手机,外配是通过I2C总线通讯的,外配有问题也是会引起开机卡白苹果。
首先排除外配问题,拆机外配拿掉,开机还是一样。 进水标已经变红。说明是从这面进的水,拿下主板在显微镜下观察,发现U5600芯片的位置有进水腐蚀的痕迹。

iPhone X手机进水开机卡白苹果,进不了系统维修 图2

iPhone X手机进水开机卡白苹果,进不了系统维修 图3
拆下芯片上的屏蔽罩,发现进水腐蚀。

iPhone X手机进水开机卡白苹果,进不了系统维修 图4

iPhone X手机进水开机卡白苹果,进不了系统维修 图5
洗板水清理干净,接可调电源开机,发现电流跳变上去了,装机测试下。

iPhone X手机进水开机卡白苹果,进不了系统维修 图6
【维修结果】:
开机正常进系统,测试功能正常,维修到此结束,此故障是进水导致芯片腐蚀从而引起开机卡白苹果。

iPhone X手机进水开机卡白苹果,进不了系统维修 图7
本案例由迅维快修深圳旗舰店邓工原创提供
