iPhone6 Plus遇众多故障维修全过程

更新时间:2016-11-26 浏览量:767

  这是一部二修机,被同行的同行判了死刑的手机,起初是经典的黑触摸U2402到Hifi管U2403断线引起的触摸失灵。

  现在的故障是不开机,那就先修不开机。发现手机无法充电,然后用电源表加电,发现手机可以开机,只是触摸失灵,先从电池无法开机修起。更换新电池,手机可以正常开机,但是不触摸,把同行动过的黑白触摸全部拆掉更换全新的,更换之前测量焊盘对地阻值,发现没问题,然后安装新的IC,触摸故障解决!

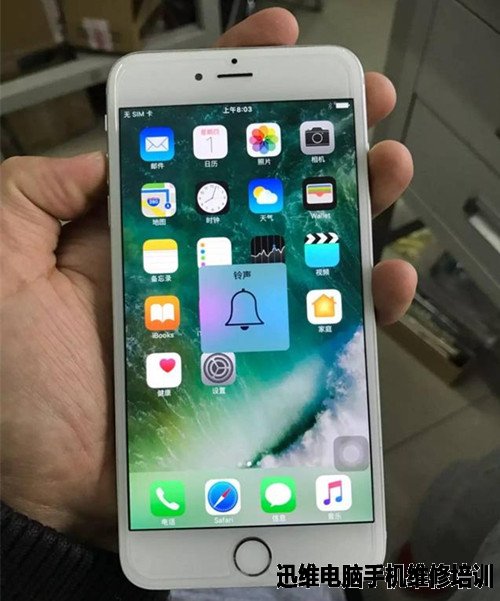

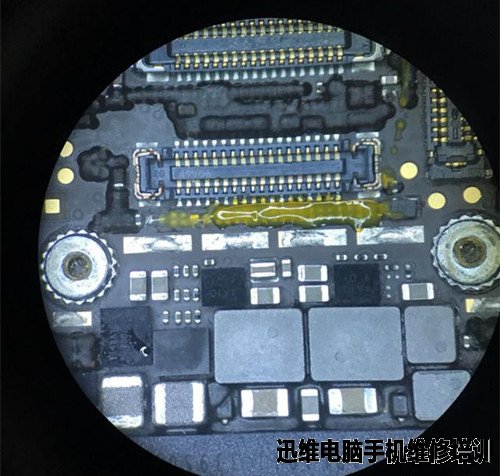

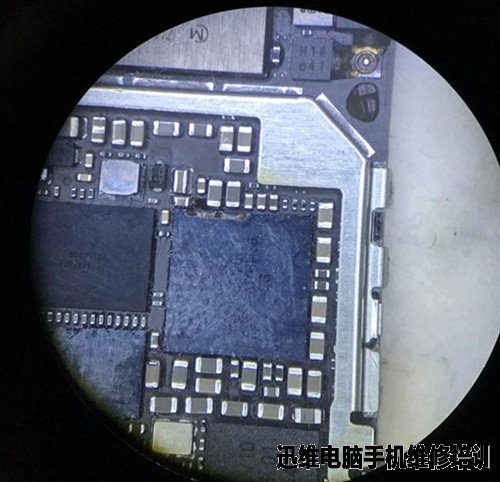

  进入系统发现手机设置非常卡顿,按音量键很久才出来音量图标,但是没有声音,初步判断音频IC U0900虚焊或者损坏。拆掉检查,发现焊盘进水腐蚀了,清理完毕更换新的音频IC,故障解决!

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图1)

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图2)

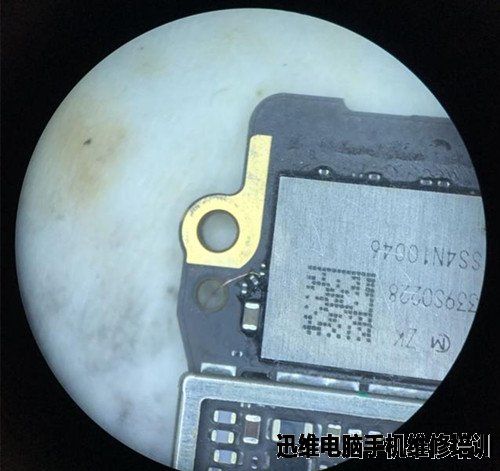

  接下来测试发现指纹功能不能用,前后摄像头都打不开。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图3)

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图4)

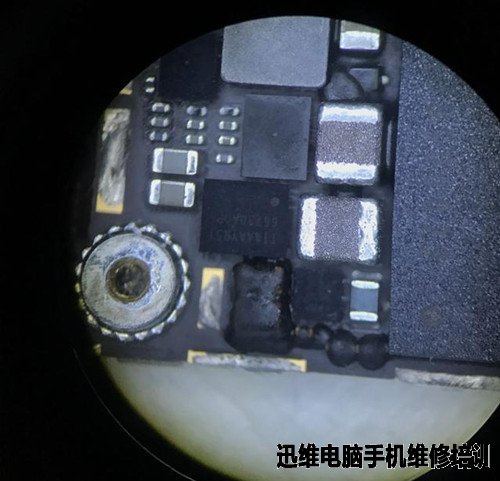

  仔细观察发现返回键座子被人拆掉重装过,返回键座子旁边是指纹供电管U2100和摄像头供电管U2301。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图5)

  推断是拆座子的时候把两个供电管吹虚焊了,用尖刀轻轻挑开供电管上的封胶,结果两个供电管自己掉下来了。

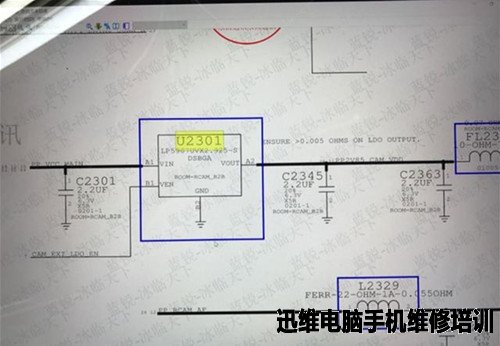

  既然掉了,就不装了,借电就行。经原理图分析,U2301作用是把主供电电压变成2.85V,直接从光感供电3V的电感Fl1104飞线到U2301的A2脚。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图6)

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图7)

  指纹供电管U2100作用是把主电源过来的3V供电转换成1.8V,我直接从CPU上层供电1.8V电阻飞线到离指纹座最近的电感,看图!

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图8)

  所有线飞完后的样子。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图9)

  然后重新刷机,指纹有时候不刷机即使供电正常后也是无法使用的。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图10)

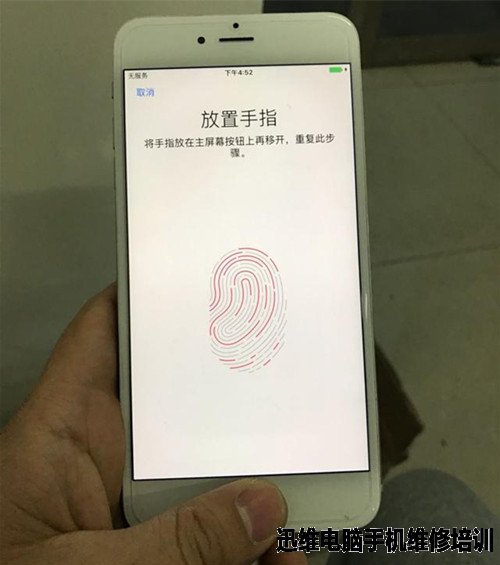

  激活手机,这时候指纹已经正常了。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图11)

  后摄像头也正常了。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图12)

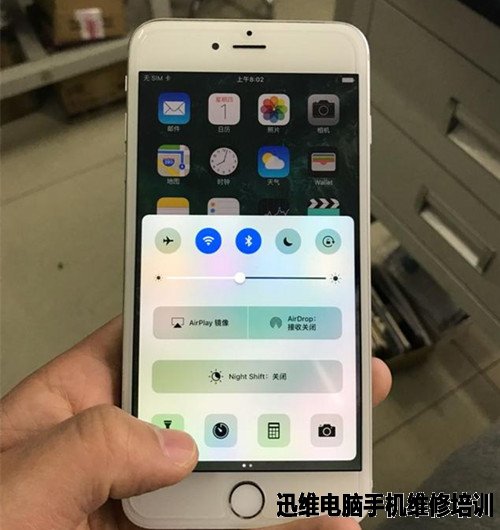

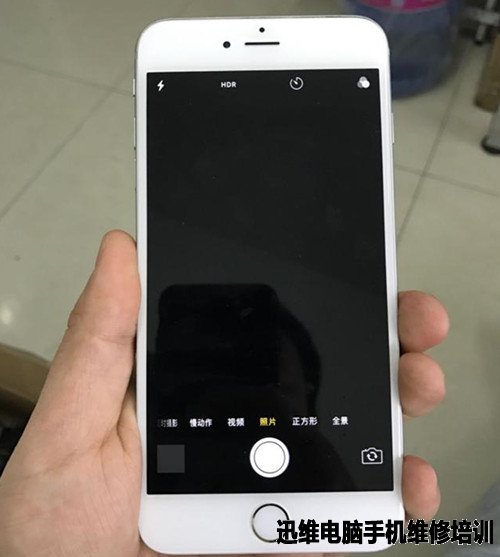

  切换前摄像头还是打不开,经过测试,发现闪光灯也打不开。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图13)

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图14)

  不由分说,重新拆掉闪光灯IC,因为这个IC很容易虚焊。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图15)

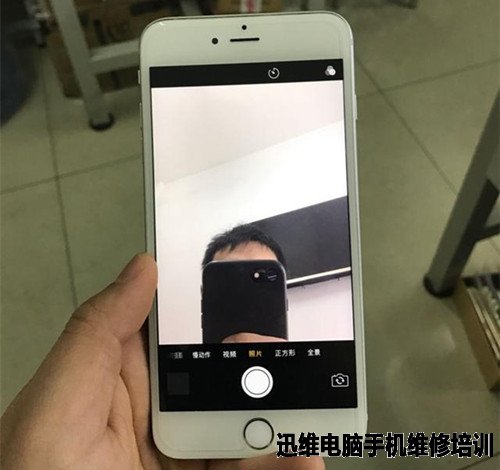

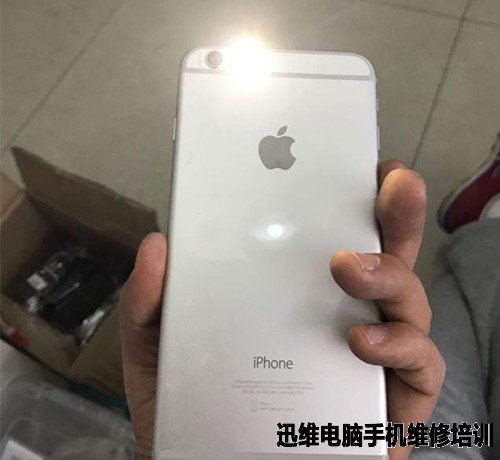

  重装完成后闪光灯正常打开,前摄像头也正常了。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图16)

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图17)

  令人沮丧的是前摄像头一会儿可以,一会儿又不能打开,由于这台主板是UMT的,苹果代工厂里面最烂的,分析可能是前摄像头座子下面的电感虚焊,到底是哪一个?一个一个查比较麻烦,索性全部弄掉,全部短接,并把刚才借3V供电的线路重新安排,全部飞到前摄像头座子底下的电感,这样的话线路更短,装机更安全!

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图18)

  然后涂上阻焊黄油。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图19)

  重新装机测试,全部没问题了。

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图20)

  至此,所有故障解决完毕!

iPhone6 Plus遇众多故障维修全过程
iPhone6 Plus遇众多故障维修全过程(图21)
