iPhone6P摔后手机阴阳屏、指纹解锁失效维修案例

更新时间:2017-12-25 浏览量:1258

【机器型号】iPhone6P

【故障现象】手机阴阳屏,指纹解锁失效

  收到一台iPhon6P故障机,客户反映手机被摔过,阴阳屏、指纹解锁失效。

【维修过程】

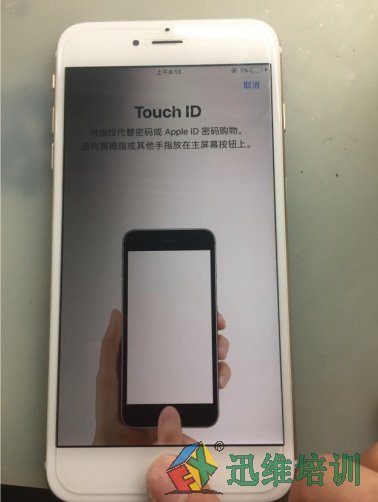

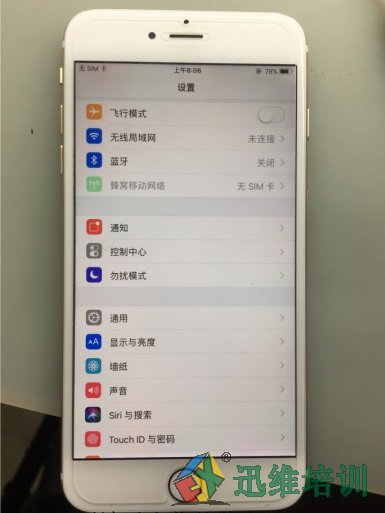

  根据客户反映,摔过的机器一般是断线或芯损坏导致。拿到故障机器后,首先开机测试其他功能是否正常,发现手机阴阳屏,指纹能打开不能录取指纹信息。

iPhone6P摔后手机阴阳屏、指纹解锁失效维修
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图1

1、先修阴阳屏

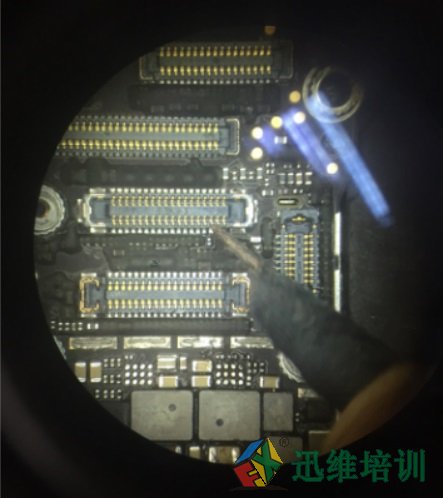

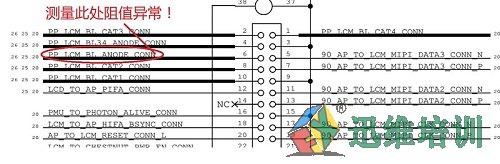

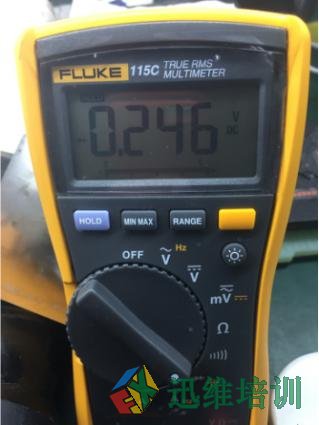

  iPhone6P和iPhone6代不一样有两路背光供电,有一路不正常就会像上图一样。拆下主板先对显示座子测量打值,当测量到PP_LCM_BL_ANODE_CONN(背光供电),阻值偏低246。

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图2

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图3

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图4

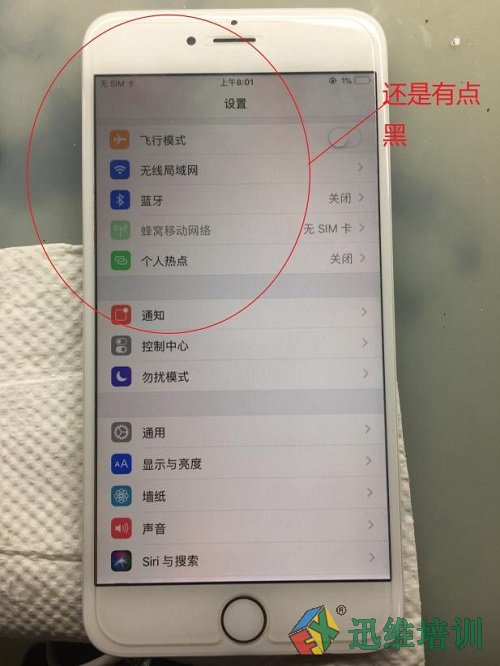

  根据电路图得知此路供电由u1502(背光供电芯片)提供,值偏低说明u1502损坏,拆下再次测量打值正常了,换个新的。如图左上角还是有点黑。

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图5

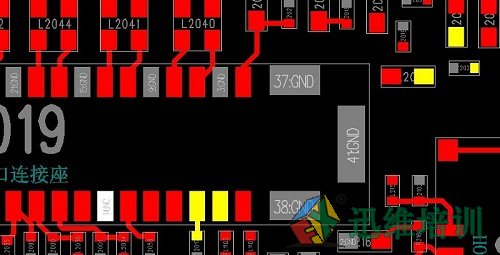

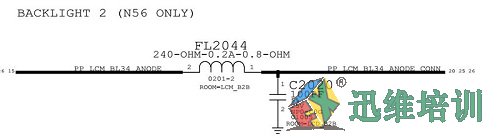

  此状况说明升压供电不足,采取第二套反法,电路图得知U1580(背光芯片)输出供电经过保险电感FL2044到显示座子。

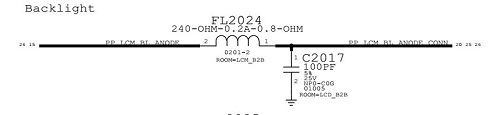

  U1502(背光芯片)输出供电电感FL2024到显示座子。可利用两个保险电感飞线相连。

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图6

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图7

iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图8

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图9

iPhone6P摔后手机阴阳屏
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图10

2、无法录取指纹信息

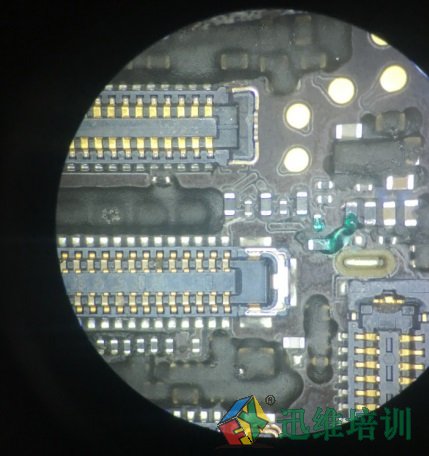

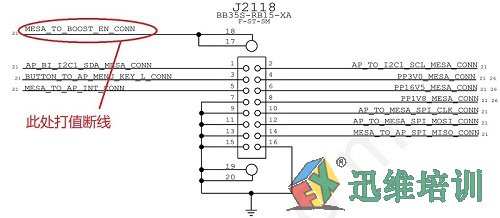

  测量HOME键座子阻值发现, MESA_TO_BOOST_EN_CONN(指纹升压开启)断线。

无法录取指纹信息
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图11

无法录取指纹信息
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图12

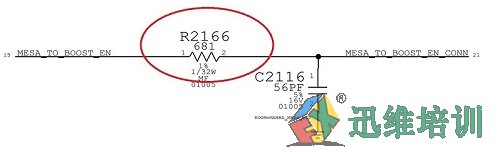

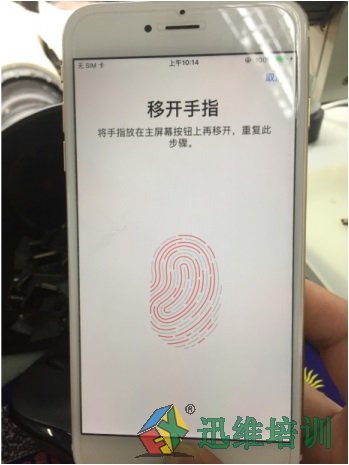

  还好经过一个电阻到升压芯片,在飞背光电感时,这颗电阻虚焊松动了,补上电阻,机器修复,维修到此结束。

无法录取指纹信息
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图13
