迪兰R7240超能2G D5显卡点不亮,风扇都不转维修

更新时间:2019-06-25 浏览量:996

  故障现象:显卡点不亮,风扇都不转

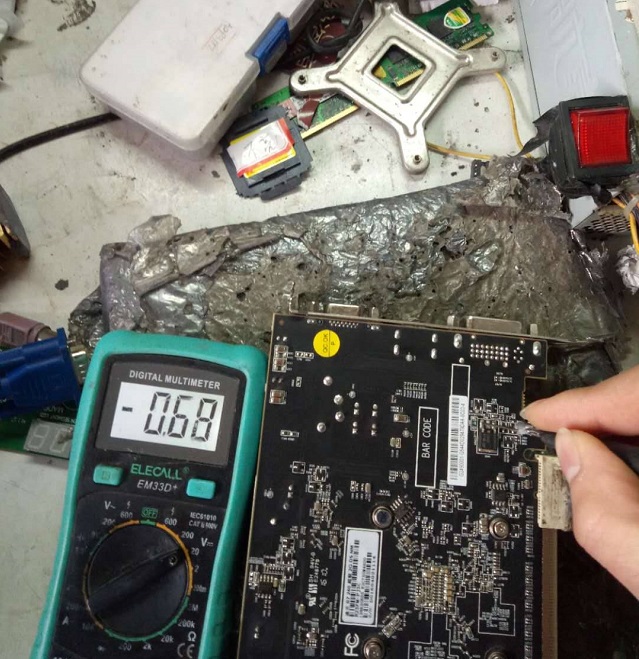

  维修过程:上电测试电压,先测一下核心供电。

迪兰R7240超能2G D5显卡点不亮,风扇都不转维修

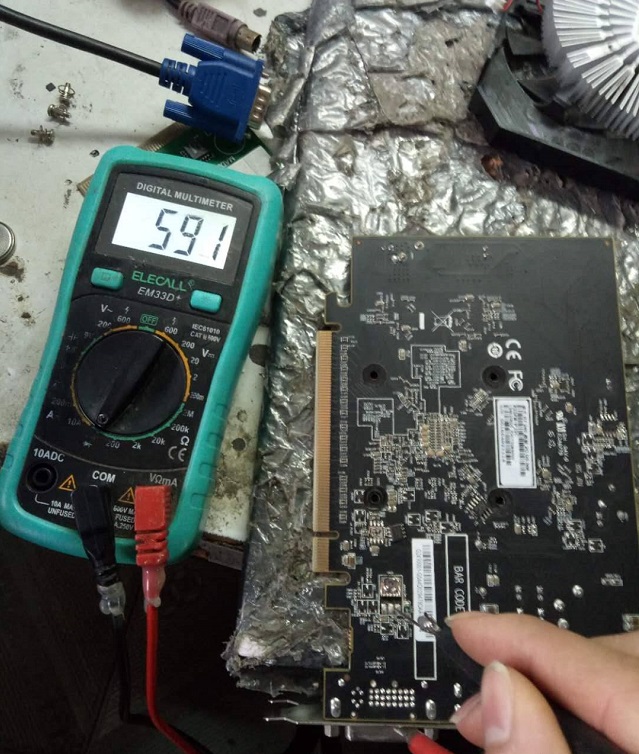

  核心供电没有,这个显卡是A卡,按照A卡的供电时序来修。供电时序是12A转5A,5A供电→核心供电→显存供电→核心辅助供电一般是1V左右→1.8V电压→还有一个小电压由一个五脚的门电路发出,缺少也不亮,测量5V电压。

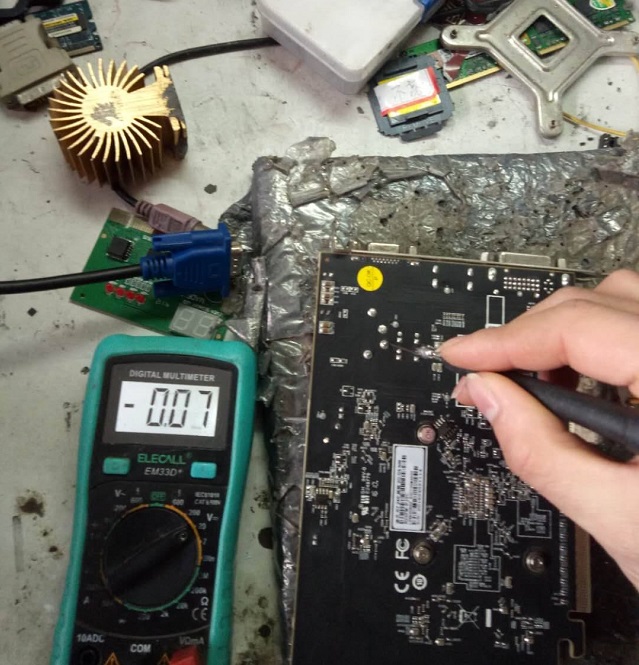

  5V电压没有,测量5V对地阻值。

迪兰R7240超能2G D5显卡点不亮,风扇都不转维修

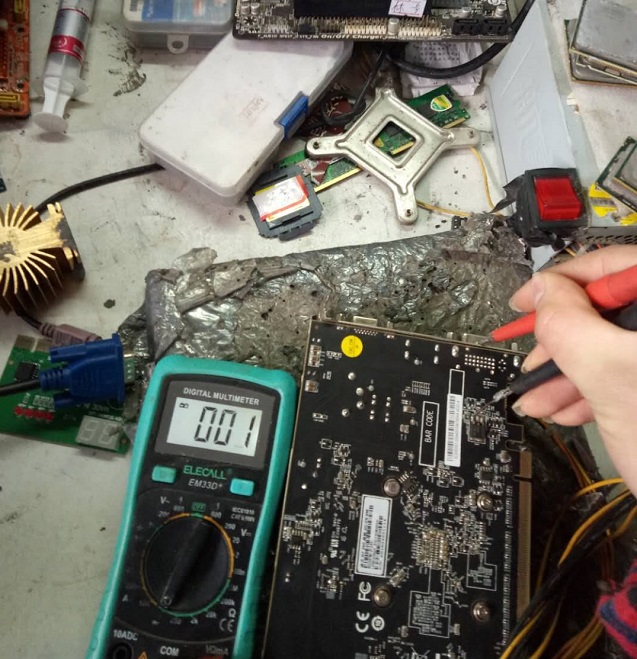

  阻值为零5V,短路了,然后就是排查短路。到处扫到处测都没测出来哪里坏,最后只能烧机了,直接加5V烧,一摸APL5932A非常地烫,直接拆了。

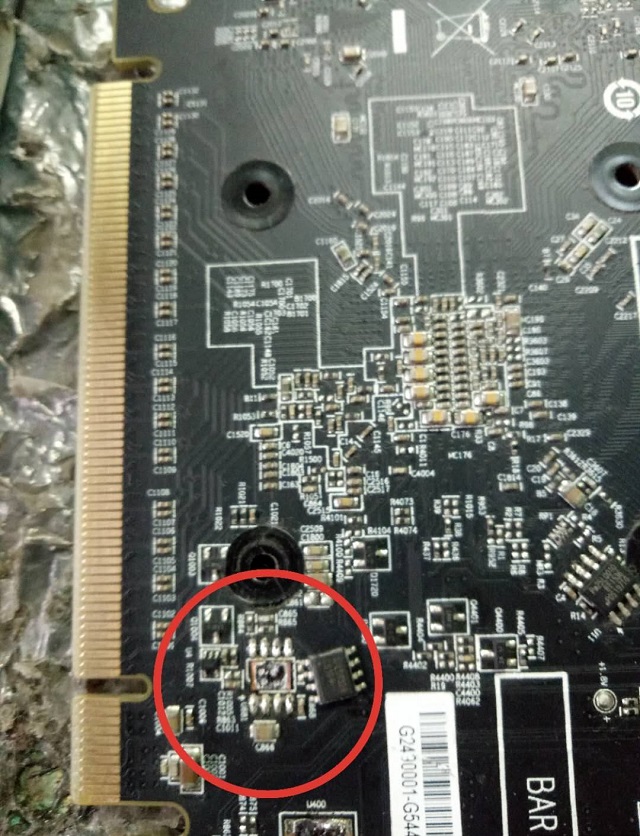

  拆下APL5932A再测量5V阻值,阻值正常,换一个芯片,把拆了的芯片装上量电压,5V电压已经正常。

迪兰R7240超能2G D5显卡点不亮,风扇都不转维修

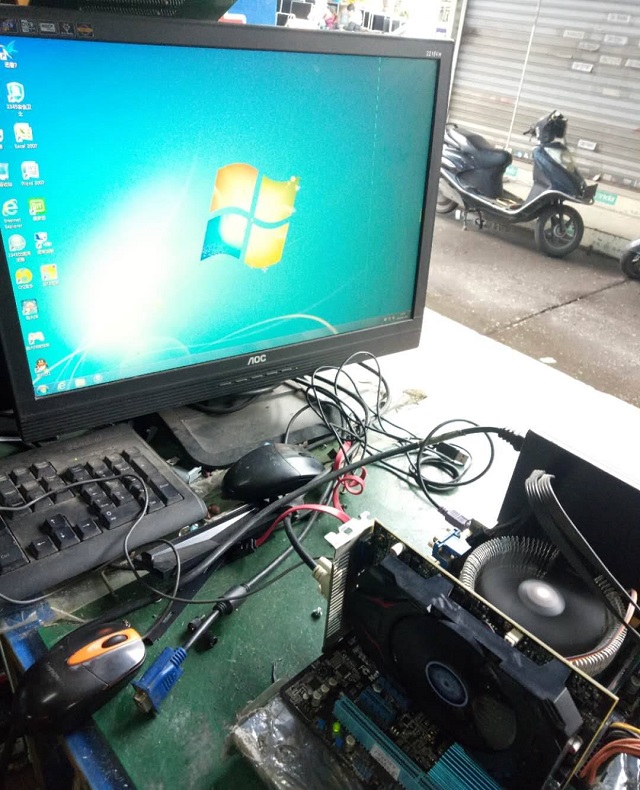

  核心供电已经正常发出,这时显卡电压已经全部出来了,上主板测试亮机 ,维修结束。
