铭瑄GTX650显卡不显示黑屏故障维修实例

更新时间:2019-08-29 浏览量:609

  这几天都在修铭瑄650的显卡,今天给大家来一个PEX_VDD 1V0电压不正常引起的,大家会问我PEX是什么供电,这里说的PEX_VDD就是之前说的PCI_VDD,只不过叫法不一样。修显卡最大的困扰就是图纸难搞,还好我自己有点图纸可以参考一下。

  拿到显卡测试了几组供电对地阻值都基本上正常没有太大的问题,再测试电压也正常,复位时钟都测试没问题的,测了BIOS 1-2脚波形都正常,但是显卡不显示黑屏。

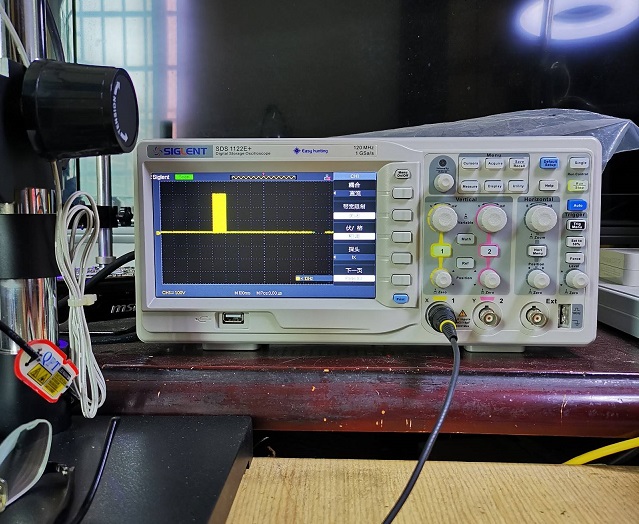

  1脚波形图:

铭瑄GTX650显卡不显示黑屏故障维修实例

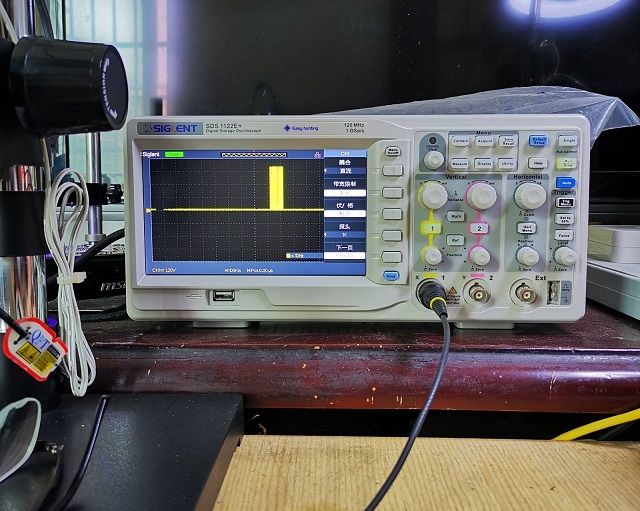

  2脚也有输出:

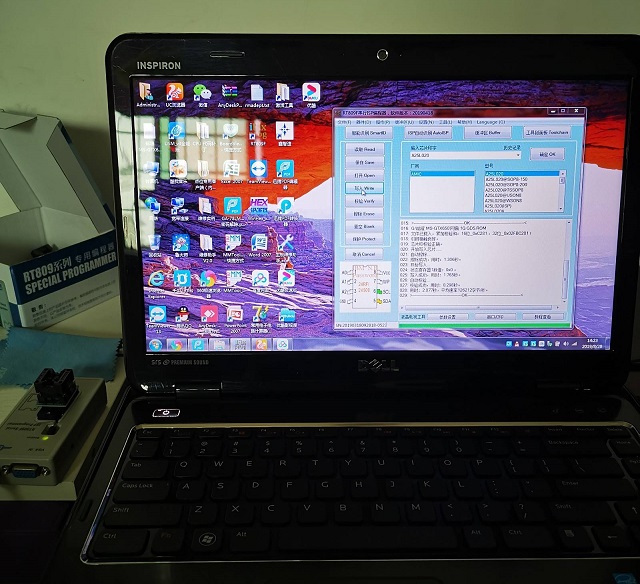

  后来就刷了BIOS:

铭瑄GTX650显卡不显示黑屏故障维修实例

  测试发现还是一样的故障,这就奇怪了,哪里出问题了?所有该测的都测试了就不显示,BIOS也刷了,没有办法还是仔细测试一下电压。

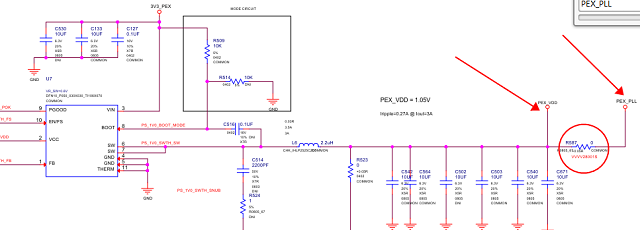

  其实GTX650 PEX_VDD电压有两组的:一组是PEX_VDD 1.05V,另外一组是PEX_PLL。之前没有介绍是因为大部分显卡都是采用一组供电,只有一少部分显卡采用两组独立供电的,看一下参考资料:


  今天这显卡用的是EM5103,是由一组供电组成的,只不过PEX_PLL供电是通过一个保护电阻与PEX_VDD直接相连的,也有很多显卡用的是独立芯片,像GTX650的显卡用的比较多的是UP0104P、EM5103、RT9018等还有很多。

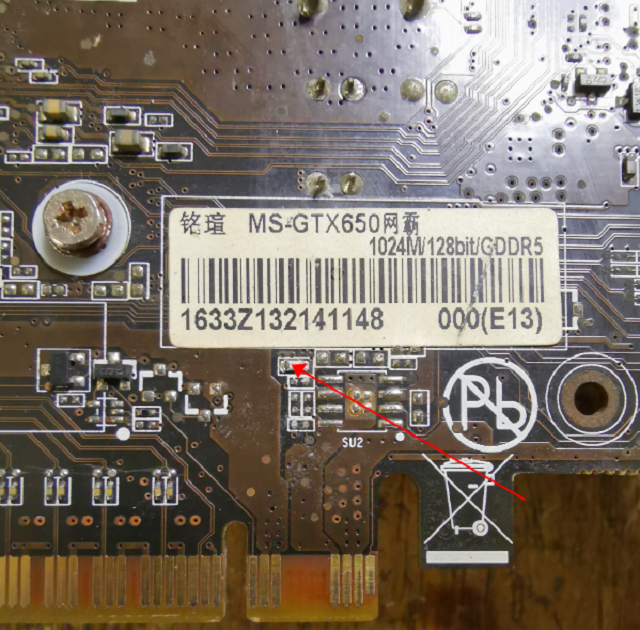

  这就是两组供电是两个独立芯片,但是芯片大部分都是采用一个型号的,电压也是1.05。而现在说的这个显卡就是这个电阻出问题导致无PEX_PLL供电不显示的故障,这个大家注意下次遇到这种问题的重点查一下这个电路,供电-时钟-复位-BIOS都正常就是不显示,我也是一时大意,没有仔细检查:

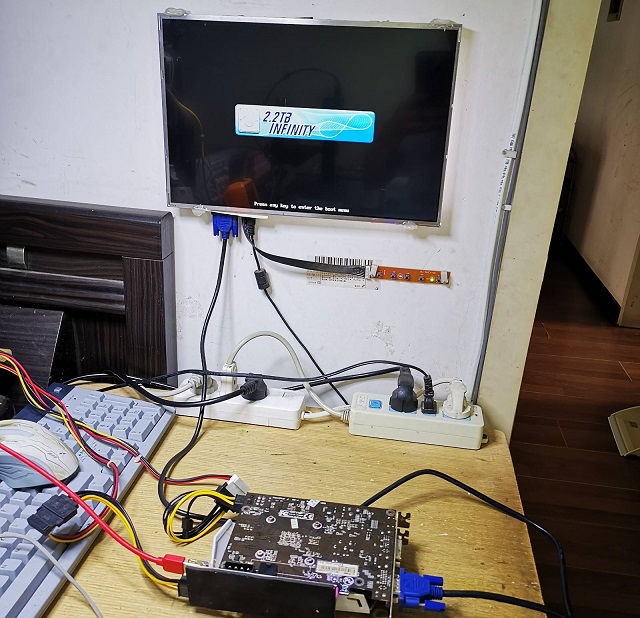

  这个电阻是一个0Ω的保护电阻,因为电阻完全开路,所有导致无显示的故障,然后换上电阻上机测试故障排除。

铭瑄GTX650显卡不显示黑屏故障维修实例
