技嘉GV-N65TOC-1GI REV:2.1显卡点不亮维修

来源:迅维网    更新时间:2018-12-24    浏览次数:

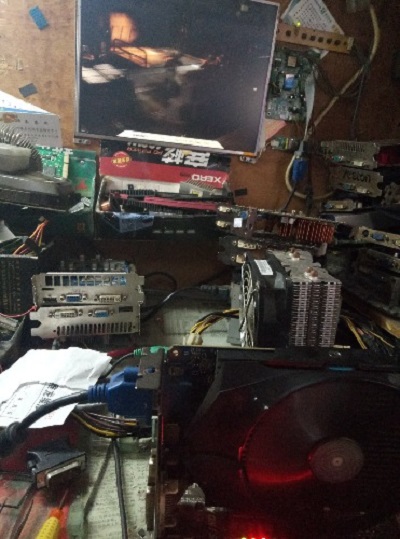

  最近接到一些网吧显卡和主板,主板已经搞定,显卡也是刚刚修完,显卡主板都有通病,主板通病是短路,显卡只有四块,有三块是一样的故障,以前也修过显卡点不亮的问题,可以说是一个频发的故障。

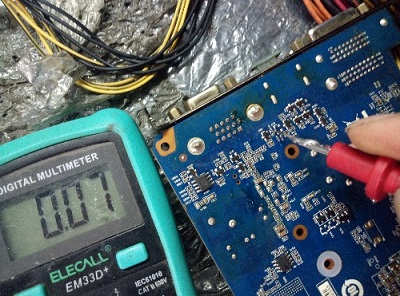

  首先是测量供电。

技嘉GV-N65TOC-1GI REV:2.1显卡点不亮维修

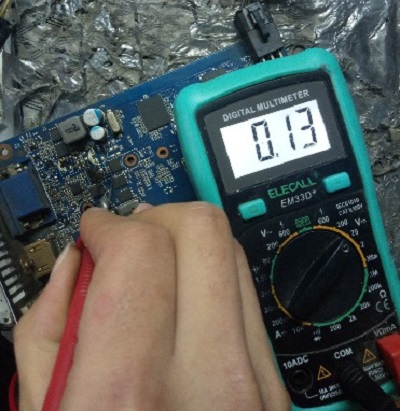

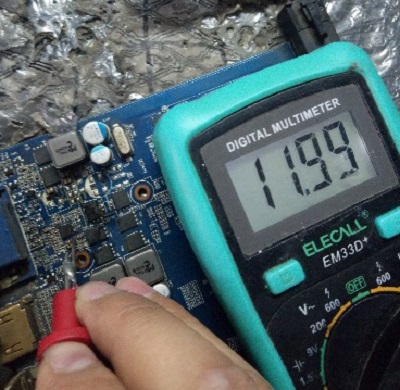

  GPU供电没有,控制芯片是UP1605Q,这个芯片的脚位定义没找到,重要的几个脚位还是知道的,测量芯片供电18脚正常。

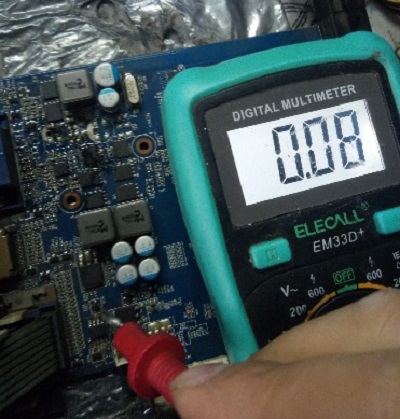

  测量EN3脚,电压0.08V不正常。

技嘉GV-N65TOC-1GI REV:2.1显卡点不亮维修

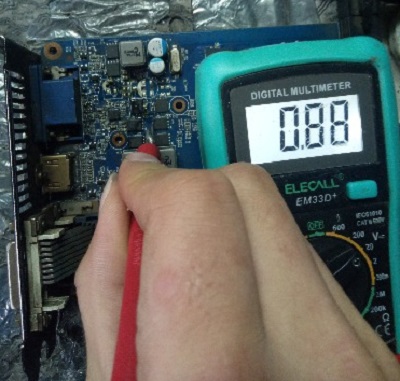

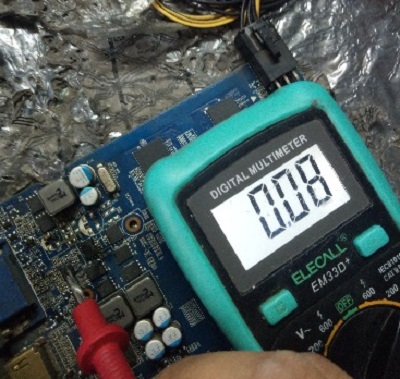

  从EN跑线到三极管,Q18、Q219测C极都没电压,那就解决了它们。拆了再测量芯片EN脚位已经有1V左右的电压了。





技嘉GV-N65TOC-1GI REV:2.1显卡点不亮维修

   已经输出GPU供电,上电测试OK。

技嘉GV-N65TOC-1GI REV:2.1显卡点不亮维修
