迅维开年送大礼—苹果手机维修教程

更新时间:2018-07-13 浏览量:1975

迅维开年送大礼—苹果手机维修教程,无需剁手,即刻拥有!


  在朋友聚会,同学聚会上...你是否看到过人手一部的iphone手机?时下早已经成为街机的iphone,造就了一个很大的维修市场,维修市场的二次革命已经到来!为此迅维特别发布了《迅维智能手机维修系统》,本系统包括苹果IPHONE全系机型、三星、小米,IPAD维修案例

  新年伊始,迅维赠送苹果4、4s维修电子教程!
  下载链接:http://pan.baidu.com/s/1ntICsWT
  包括教程使用说明,配套使用的软件,图纸以及电子教程。

  本月20号迅维智能手机维修系统将会正式发布,包括苹果IPHONE全系机型、三星、小米,IPAD!敬请期待~

  迅维智能手机维修系统使用说明

  1、安装 PADS 9.5以上版本
  2、运行鼠标增强插件
  3、运行PCB文件
  下面的鼠标操作方法只有在运行鼠标增强插件后才能使用
   ● 滚动鼠标滚轮可以以鼠标为中点放大缩小
   ● 按住鼠标滚轮向上拖动局部放大、向下拖动局部缩小
   ● 按住鼠标右键拖动画面

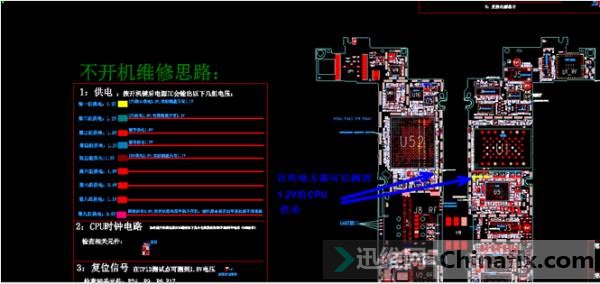

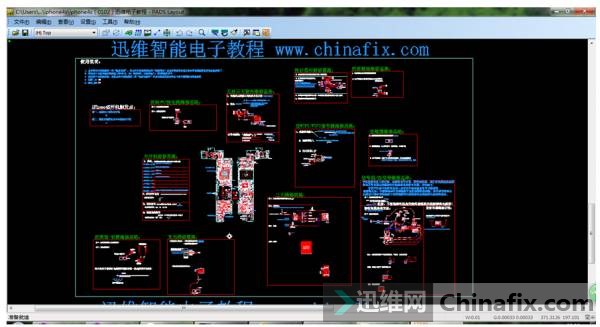

  维修系统全图:中间为主板点位图,四周是常见故障维修思路。

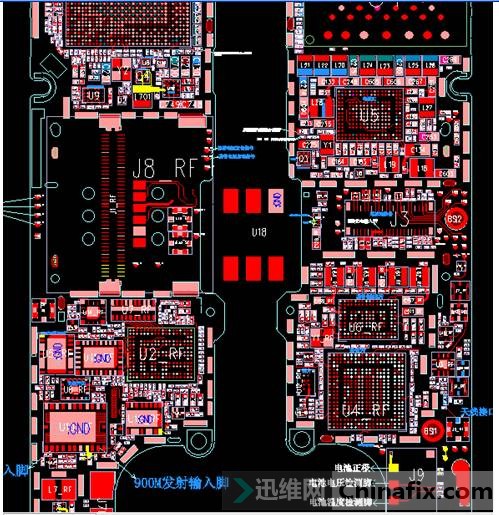

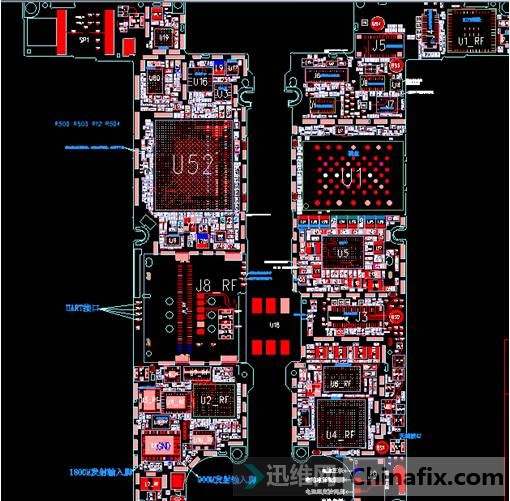

  主板点位图

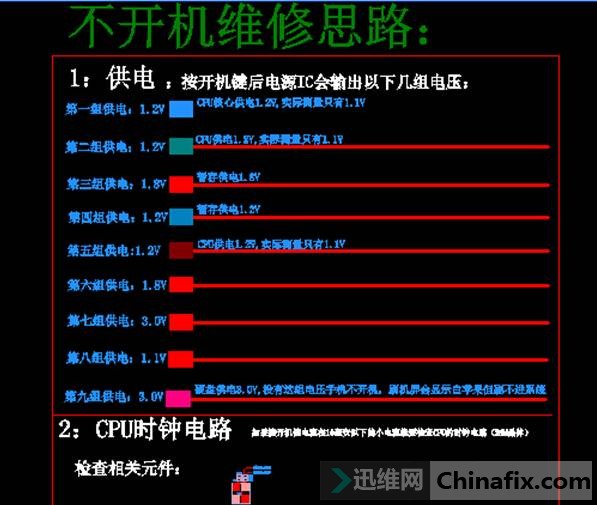

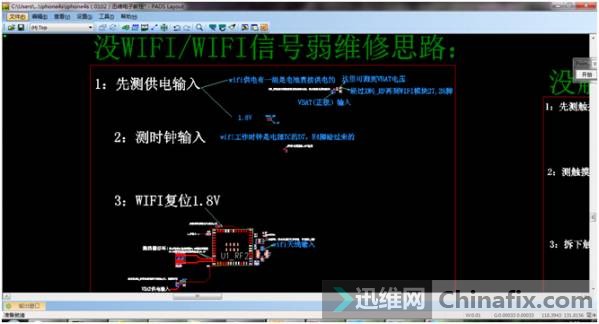

  手机维修思路

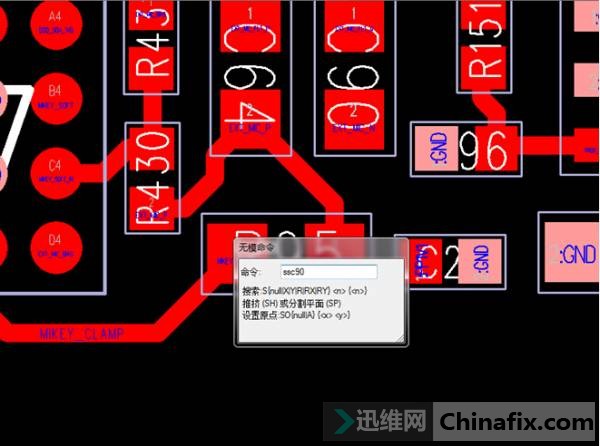

  在键盘上输入:“SS+元件位置号”可以定位位置,如SSC90,可以查找C90这个电容的实际位置。请注意一定要输入完整的位置号,比如射频部份的R17_RF,必须输入全名SSR17_RF

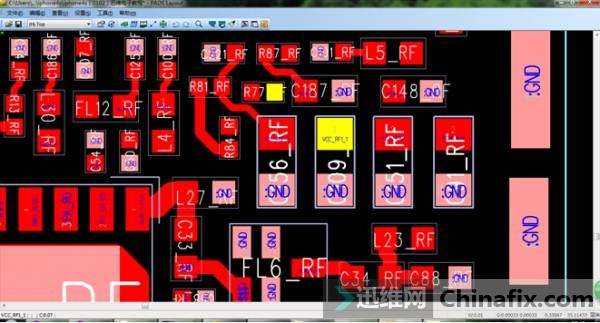

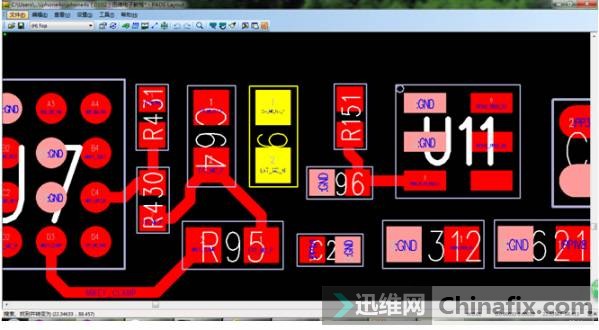

  自动定位到C90的所在位置。

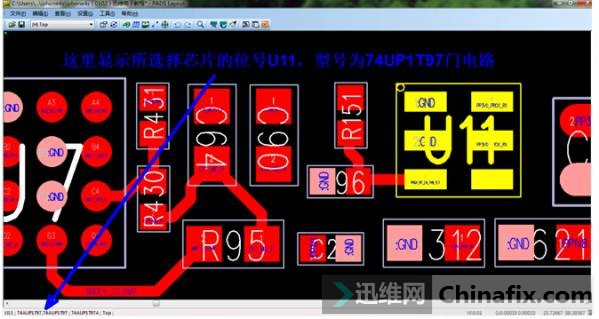

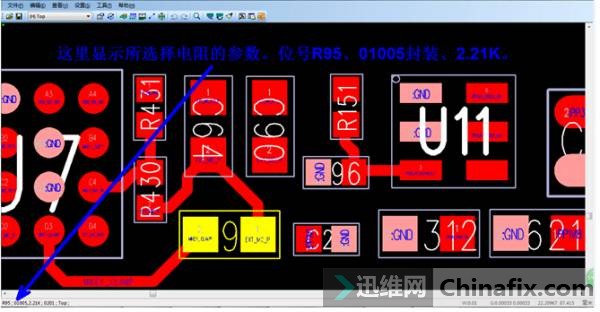

  在空白位置右键,弹出的菜单中选择:“选择元器件”,左键点任意元器件,在左下角会显示出:元件的型号、位置号、封装大小、参数。

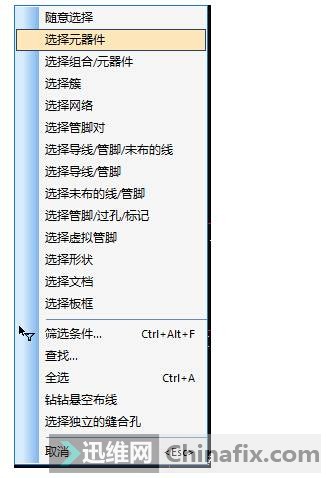

  在空白处右键,左键“选择元器件”




  点想要看参数的元器件

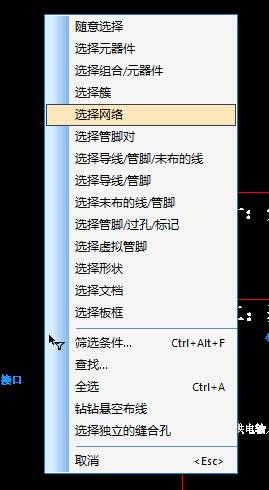

  在空白位置右键,弹出的菜单中选择:“选择网络”,然后左键单击任意一个信号或供电,相连的线路都会显示黄色,方便断线查找飞线位置。



  点需要查看的信号或供电,如点电池供电,黄色的点都是相连的。

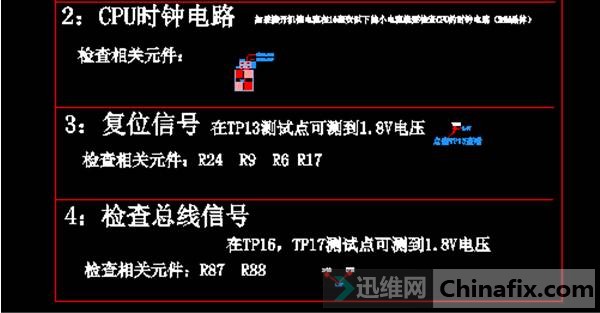

  在各个常见故障维修思路里,按照步骤1、2、3……,一步步检测,上面标有正常电压,点维修步骤后面的测量点,主板点位图上也会显示相应的黄色点。这些点都可以作为测量点。

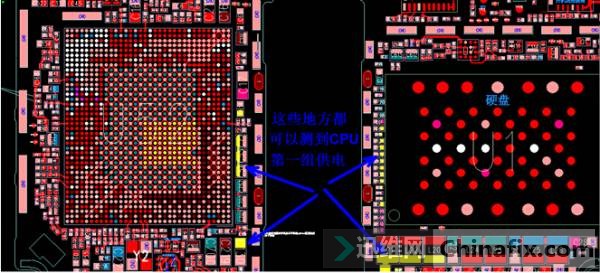

  点第一组供电



  放大主板点位图

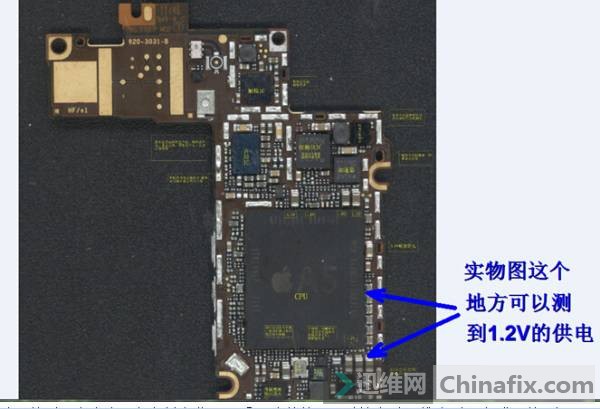

  主板实物图

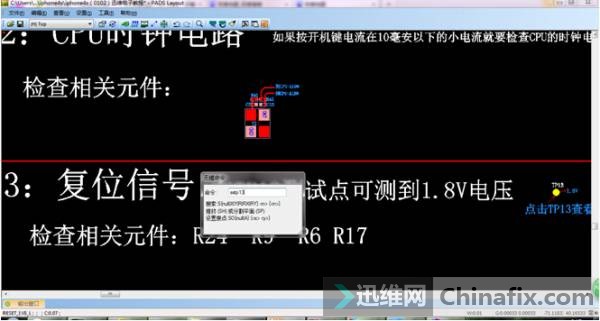

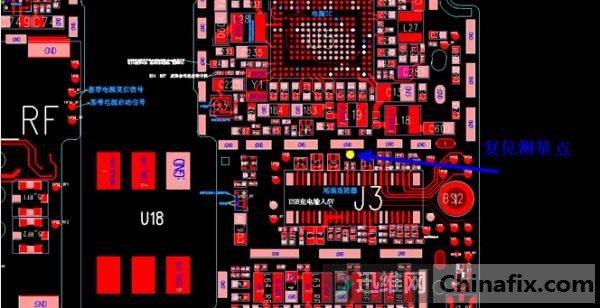

  对于某测量点太小,在主板点位图里看不清楚的,可以放大后再搜索测量点或元件,如不开机中的复位测量点,点后看不清楚在主板的位置。可放大后直接搜索TP13

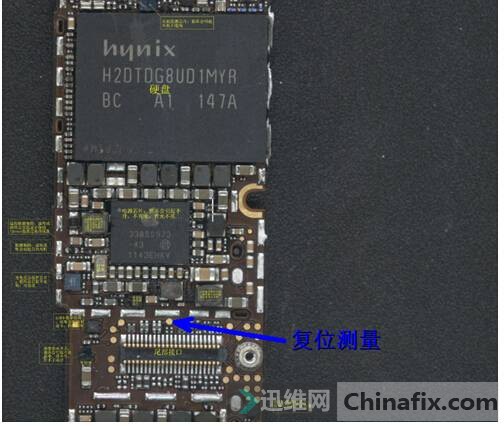

  实物上的测量位置

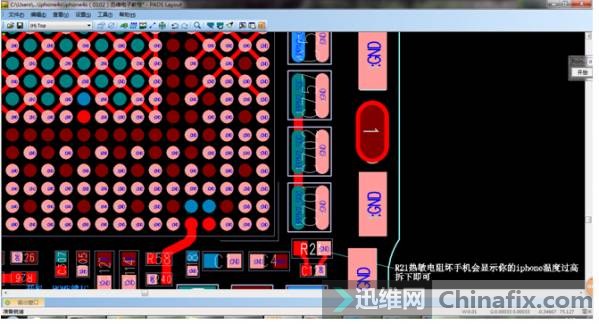

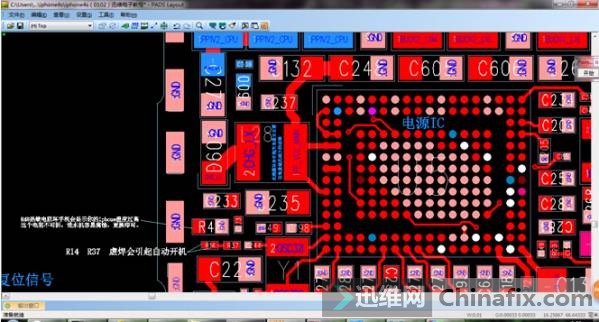

  在维修系统的主板点位图上,一些常坏的元器件都会标识出来





  苹果手机维修电子教程下载链接http://pan.baidu.com/s/1ntICsWT

  包括教程使用说明,配套使用的软件,图纸以及电子教程。

  ==========================================================
  本月20号迅维智能手机维修系统将会正式发布,包括苹果IPHONE全系机型、三星、小米,IPAD!敬请期待~

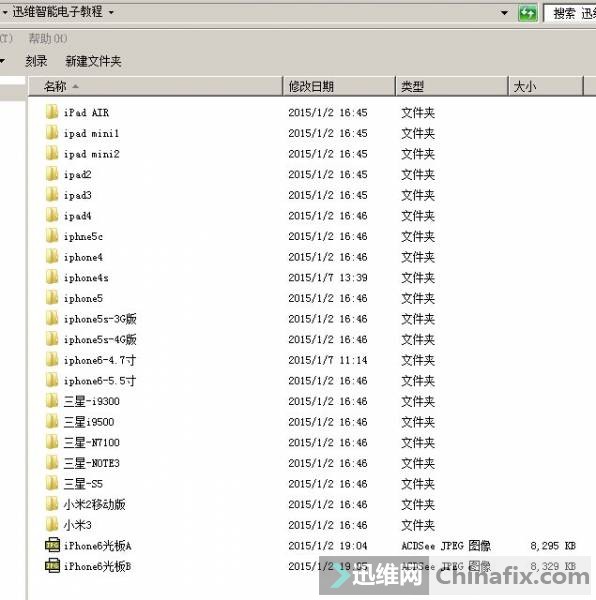

  以下是20号发布的迅维智能手机维修系统包括的全部教程截图:




迅维智能手机维修系统保修及升级条款
1、保修
自收到之日起,7天内出现非人为损坏的硬件问题,我方负责包换,来回寄送的运费由我方承担。
收到之日起,6个月内,出现非人为损坏的硬件问题,我方负责包换,来回寄送的运费由客户自理。

2、不予保修范围
人为造成的硬件损坏、机械断裂、插反导致烧掉等故障,硬件不予保修,客户补缴U盘的硬件费用后,我方重新发送一套维修系统。
本U盘为加密U盘,请在正常情况下使用,内置硬件防COPY机制,恶意复制、破解均会造成资料清空及自损,由此造成的损坏,硬件及软件均不予保修。

3、升级
自购买之日起一年内,我方所有升级的机型,均为客户升级。一年后资料升级,按照每机型5元~10元的价格收取升级费。
