迅维远程网络教学学员分享戴尔14-3442-RTC电路故障案例

本文为迅维远程网络教学主板、笔记本学习班学员杨学来原创，迅维论坛ID：yxl124297。


原文链接：http://www.chinafix.com/thread-1073603-1-1.html


　　杨学来，第18期迅维远程网络教学主板、笔记本培训学员，经过一段时间在迅维远程网络教学的学习，技术飞速提升，以下是他发自迅维论坛很多案例中的其中一篇维修案例分享！

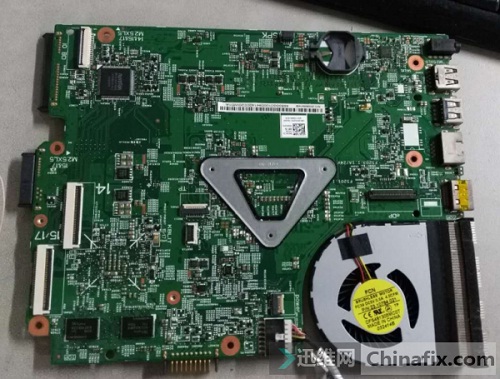

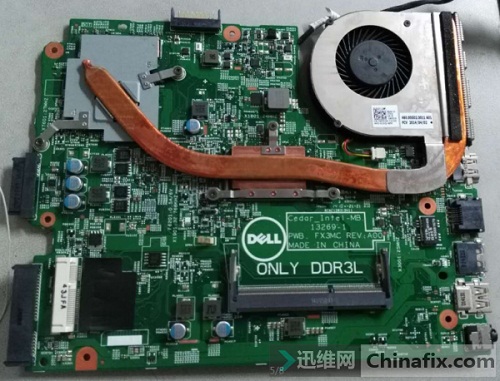

　　机器型号：DELL 14-3442

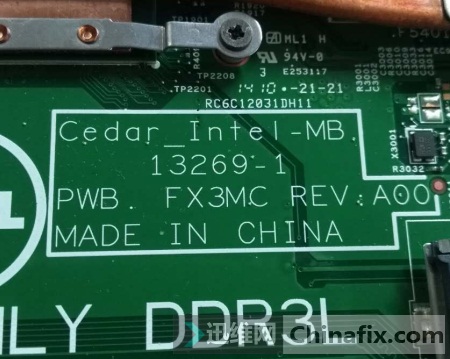

　　板号：13269-1


　　上可调电源发现：待机0.12A，不能被触发。

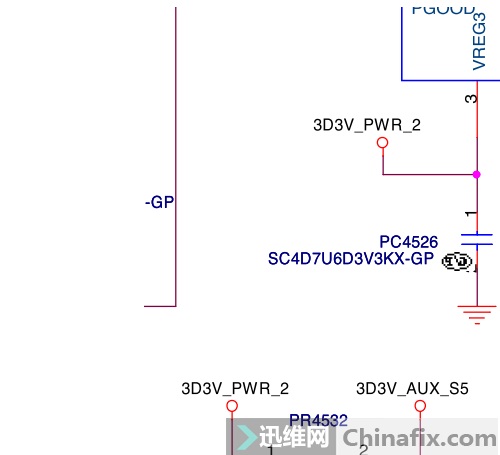

　　用万用表测试，发现没有3V、5V待机打阻正常。再测试待机芯片TPS51225的3脚VREG3电压为0.25V，打阻为25。手摸待机芯片发热，估计是后极短路造成的。断开PR4532隔离点，上电，电压恢复正常了。

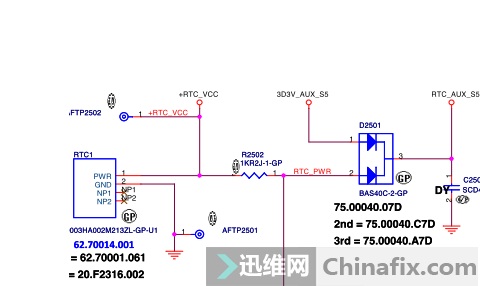

　　那就查3D3V_AUX_S5相关原件吧，这时随手测试了下CMOS电池电压0.10V，换个小电池后电压为3.02V（换新电池的时候测试电压为3.3V），过了几秒后再测试了一下，又变成了3.00V。有意思。再等一分钟测试，电压变成了2.45V了，知道了，是RTC电路短路导致的拉低3D3V_AUX_S5，南桥条件不满足导致无法触发。

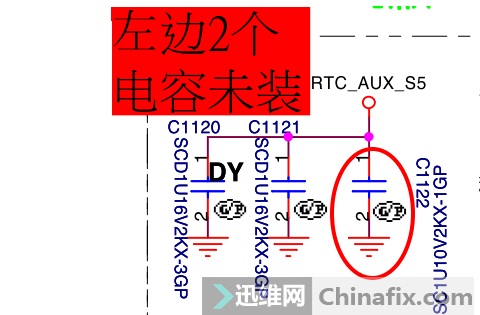

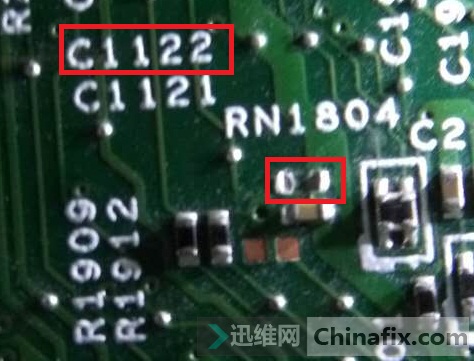

　　顺藤摸瓜，找到了电容C1122，拆了发现已经击穿，换个好的电容上去，电压全部正常了。

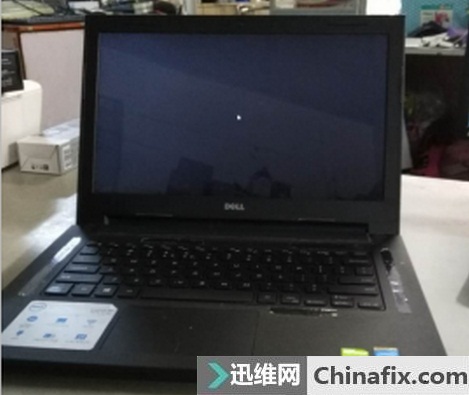

　　顺利亮机,维修到此结束！
