SONY MBX-160 保护隔离分析与不跑码 笔记本维修

来源:迅维网    更新时间:2017-04-01    浏览次数:

本文由迅维培训实地学员原创,迅维论坛ID:符云璐

原文链接:http://www.chinafix.com/thread-542162-1-1.html


 今天拿到个索尼的板子,不触发,目检,发现EC被人换过,在修之前,先带大家分析一下索尼的保护隔离,分析的不好的地方,希望大家能够指出来。

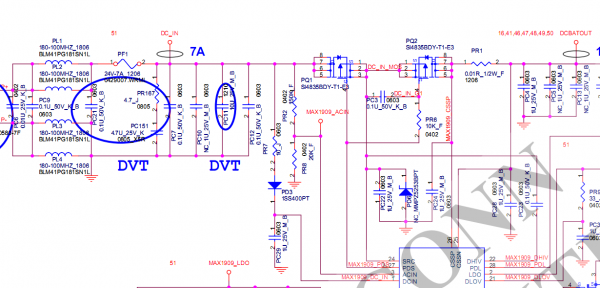

   适配器电压过保险PF1改名为DC_IN,加到PQ1的D极,一路过电阻PR7、二极管PD3进芯片MAX1909第1脚DCIN做芯片主供电,二路经电阻PR2、PR8串联对地分压进芯片MAX1909第3脚做适配器插入检测,三路过MOS管内部的体二极管,进芯片24脚SRC,芯片收到SRC,由芯片内部PDS脚输出9V的MAX1909_PDS开启信号,一路加到PQ1的G极,控制PQ1管导通,另一路过电阻PR6加到PQ2的G极,三路加到PQ11的G极(下图)。而PQ2要想导通,需要满足一个条件,那就是DC_IN_G1这个信号应为无效逻辑,而这个信号来自于下面这个电路。

   想要DC_IN_G1这个信号为无效逻辑,那么数字三极管PQ12B应截止, MAIN_DC_SW_OFF#和AC_OFF_3#应为无效逻辑,也就是都应为高电位。

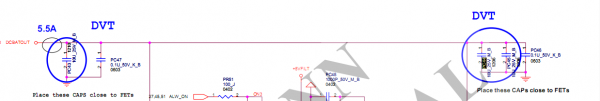

   首先我们来分析下MAIN_DC_SW_OFF#这个信号,此信号是由DC_IN_MOS过MOS管PQ11、功率电阻PR36、稳压二极管PD9加到PQ17A的G1极,控制PQ17A导通、PQ17B截至。使ALW_ON过二极管PD10加到MAIN_DC_SW_OFF#形成高点位。

而MAIN_DC_SW_OFF#想要为高电位,首先PQ11管子要打开,使DC_IN_MOS能够供到PQ17A的G1极,第二MAX1909_CSSP不能对地短路,第三个就是ALW_ON高电位开启不能为低。

    然后来分析下AC_OFF_3#这个信号,此信号是由DC_IN_MOS过数字三极管PQ12A内部的两个电阻给AC_OFF_3#提供上拉,使AC_OFF_3#为高。而AC_OFF_3#想要为高,此信号就必须为开路逻辑。

   下面我们来看一下过流检测。MAX1909的25脚CSSN、26脚CSSP电流取样后从8脚IINP系统电流检测脚输出MAX1909_IINP_HW,进LMC7225IM5X的同向输入端,反向输入端被设置成5.077A,一旦有过流出现,同向大于反向,LMC7225IM5X输出高电位,打开PQ24A,把PQ59的B极拉低,使PQ59导通,MAX1909_LDO过PQ59打开PQ24B,拉低AC_OFF_3#。

    这块板子经测量,发现公共点DCBATOUT短路,拉低MAX1909_CSSP,使MAIN_DC_SW_OFF#为低,保护隔离动作。

    公共点去的地方很多,有的直接进芯片,想要用开路法一个一个去断开维修显然会很麻烦,也很耗时,我直接使用烧机法,从1.5A开始烧起,可是板子一点反映没有,加大电流,当电流加到4.2A的时候,终于发现有个电容很烫,把电容拆下来后正常上电,各电压正常。

  上假负载,打CPU时钟正常,复位正常,不跑码。用示波器打内存LPC数据总线波形,没有打到,打EC 9脚发出的LPC_FRAME#波形,表笔一探到EC 9脚的时候有波形了,反复测量、检查,发现是EC脚位空焊,加焊后正常,开始跑码,外接显示器正常点亮,出现SONY LOGO,板子修复。
