  本文为迅维实地学员肖祥原创,迅维论坛ID:nery

  原文链接:http://www.chinafix.com/thread-1122480-1-1.html

  机器型号:联想B460(HM55)

  版号:09911-1M

  故障描述:放了很长时间没用再想用的时候电脑无法开机了

  朋友寄来的机器,说是放了很长时间没用再想用的时候电脑无法开机了。此机修得异常艰苦,故障奇多。一度让我怀疑人生,特来分享下,在此提醒下诸位看官,因维修过程漫长,故障偏多,篇幅较长。

  插上可调电源,直接按开关无任何反应,迅速拆机。

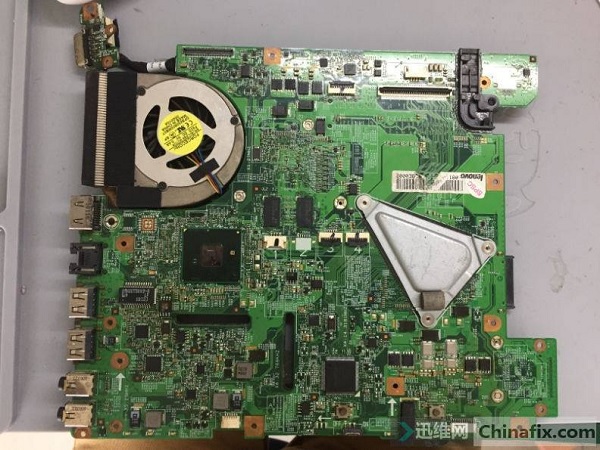

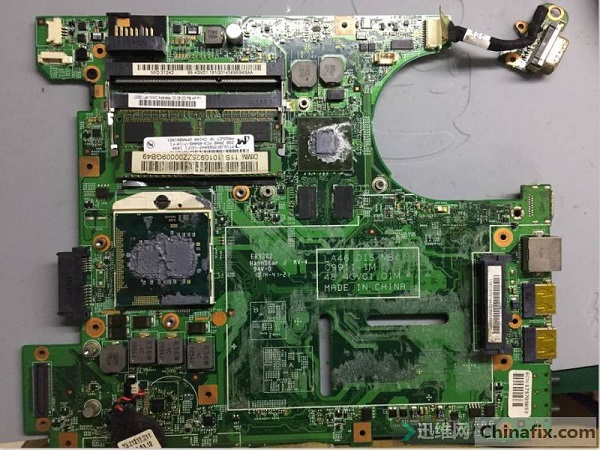

  板子拆下来,先来个正反面裸照。如图:

二修联想B460电脑无法开机 多故障艰难维修记
二修联想B460电脑无法开机 多故障艰难维修记

二修联想B460电脑无法开机 多故障艰难维修记

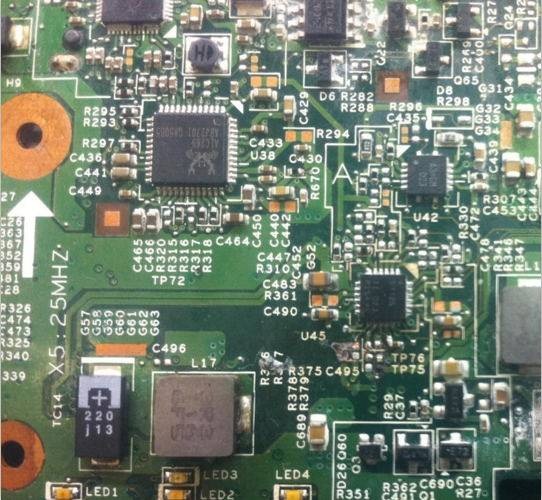

  先用眼睛扫一遍,此板以前修过,CPU供电芯片给干过,然后待机部分跟周边元件出现了腐蚀,洗板水一刷,掉件了,不知道这个算不算个小通病,以前也遇过几次相同板子相同位置相同故障现象,腐蚀。

二修联想B460电脑无法开机 多故障艰难维修记
二修联想B460电脑无法开机 多故障艰难维修记

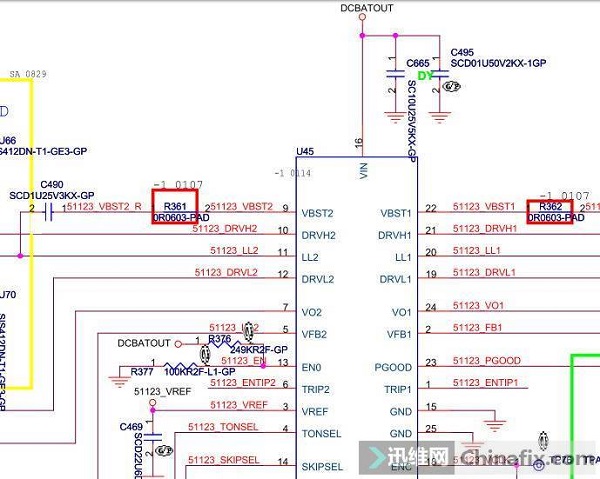

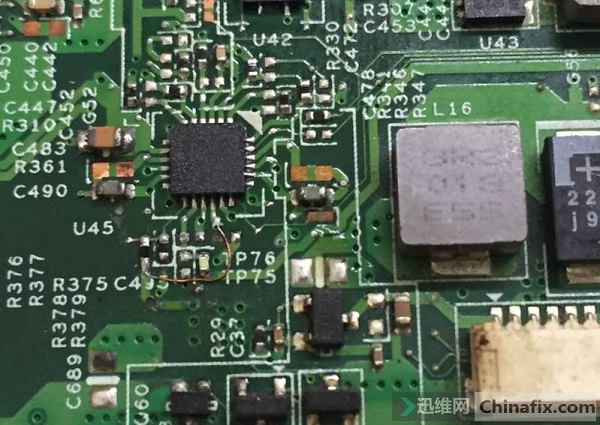

  主开启R376、R377分压电阻在刷子无情的摧残下已然阵亡,并且R376第一脚过孔过来的公共点电压都没能幸免。

二修联想B460电脑无法开机 多故障艰难维修记

  芯片51123脚位都腐蚀掉了,直接换掉;分压电阻原值不好找,找了个22K一个8.2K的装上,从16脚飞根线借个19V过来。顺便打了个上下管G值,差不多可以上电了。

二修联想B460电脑无法开机 多故障艰难维修记
二修联想B460电脑无法开机 多故障艰难维修记

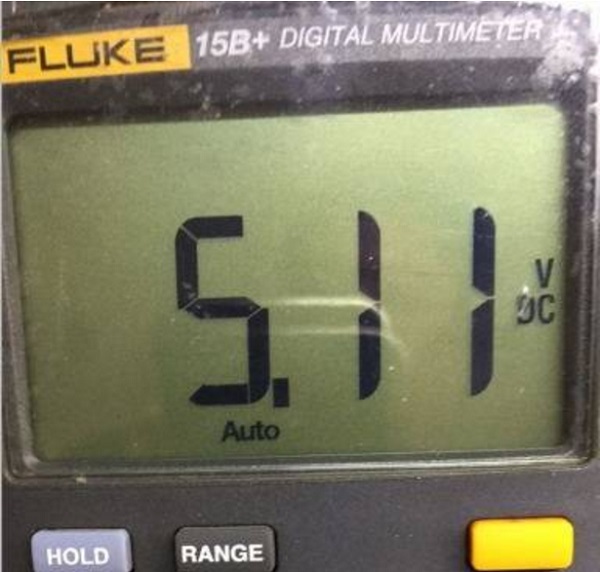

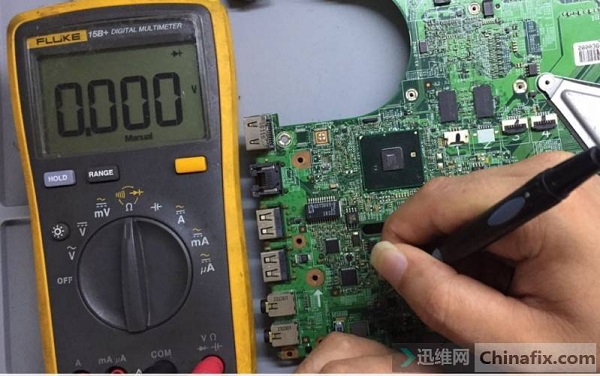

  测了下22K跟8.2K分压后的电压5.1V,跟原来差不多,这时候再测3、5V线性及PWM已经出来了。

二修联想B460电脑无法开机 多故障艰难维修记

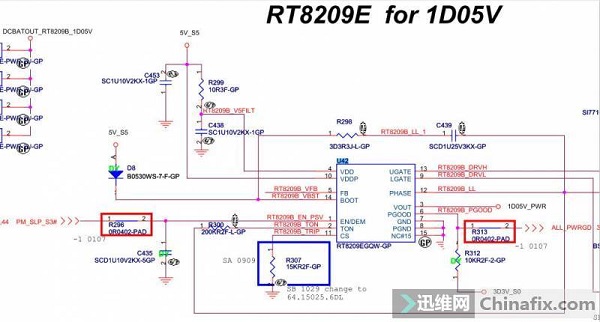

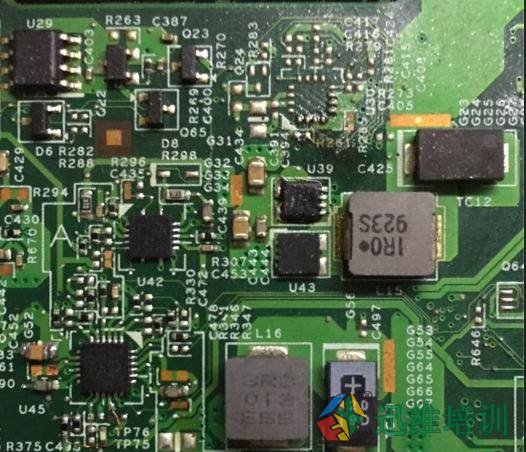

  按下开关,电流定在0.4A多不动了,测了下大电感,发现L15没电。打开图纸看了下是1.05V总线供电,查了下供电开启都有,马上断电打了个值正常,这样的话就逼我出动大杀器了。


二修联想B460电脑无法开机 多故障艰难维修记

  打开示波器,戳上该路U39上管G极再次上电,预料之中没有任何相应。直接换了芯片。

二修联想B460电脑无法开机 多故障艰难维修记

  1.05V出来了,此时心想该差不多了吧?这时出现了一个小插曲,再断电再次上电的时候待机不正常了,待机芯片发烫。马上断电打值发现线性电压短路了,没理由啊?说坏就坏没先兆的?

二修联想B460电脑无法开机 多故障艰难维修记
二修联想B460电脑无法开机 多故障艰难维修记

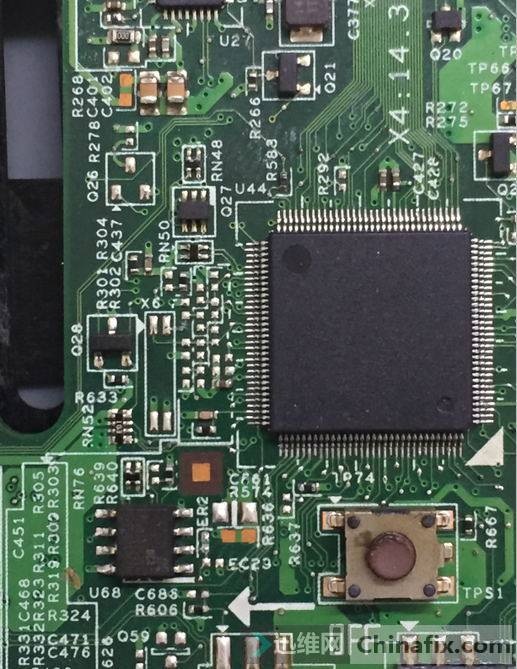

  3V烧了下机发现EC发烫,直接换掉。换完发现待机跟LDO电压是正常了,但是又不触发了......真想爆粗了,这下直接条件都懒得查了,发现EC下边U68是个128K的EC ROM,直接刷了个EC BIOS,又好了......无语得很。

二修联想B460电脑无法开机 多故障艰难维修记

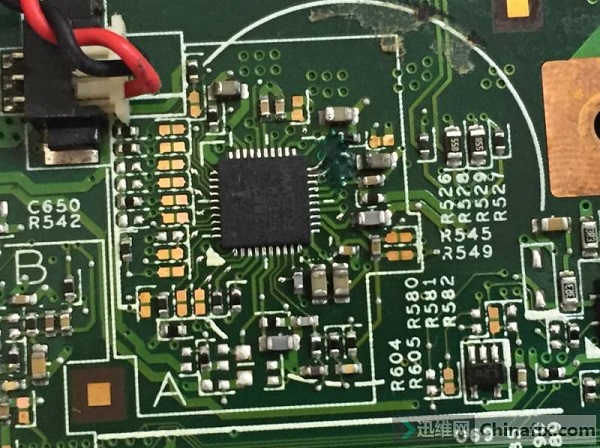

  再次上电发现全板电压都出来了,但是是死电流1A左右无正常跳变,维持3,4秒左右掉了。过程中发现CPU供电区域温度异常,再次上电发现集显供电芯片U61温度非常高,烫手。赶紧断电冷却之后再次上电,快速测量了一下芯片条件发现基本正常,二话不说直接换。

二修联想B460电脑无法开机 多故障艰难维修记

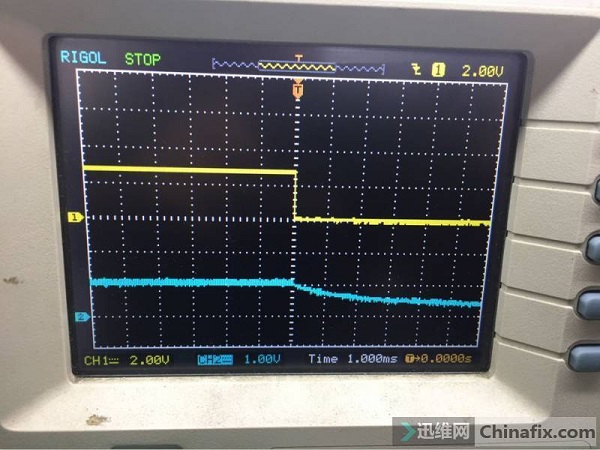

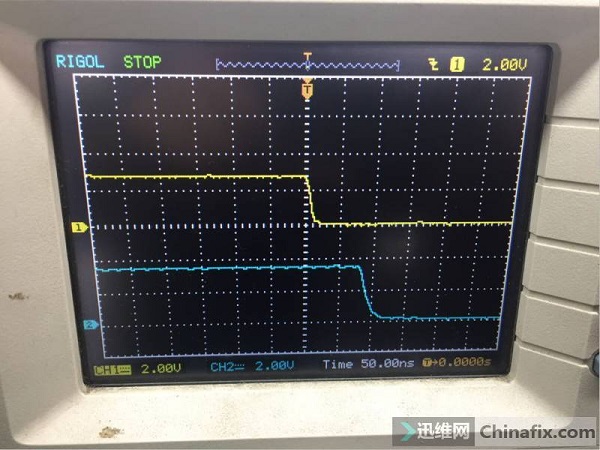

  换完之后再次上电发现不烫了,电流也可以正常跳变了,但是跳两下到1A多还是会掉电。但是上电的瞬间测量每相供电基本都正常。问题真多啊,感觉这个时候已经是骑虎难下了,硬着头皮上吧。刷了个BIOS还是掉。但是取掉BIOS又不掉了,又刷了大概3、4个,然并卵。这时候彻底没思路了,忽然想起CPU供电芯片被人干过,会不会是这里问题呢?查查看,打开示波器,接上2个探头,抓了下SLP_S3#跟CPU的PG,如下图,通道1是CORE_PWRGD(CPU的PG),通道2是SLP_S3#。果然发现异常,PG先掉。

二修联想B460电脑无法开机 多故障艰难维修记

  为了进一步验证,又抓了下PG和芯片四脚保护信号对比,依然是PG先掉,又抓了下CPU电感后端发现输出无明显异常,又抓了下PG跟CPU供电电感后端对比,依然是PG先掉。如下图:

二修联想B460电脑无法开机 多故障艰难维修记
二修联想B460电脑无法开机 多故障艰难维修记

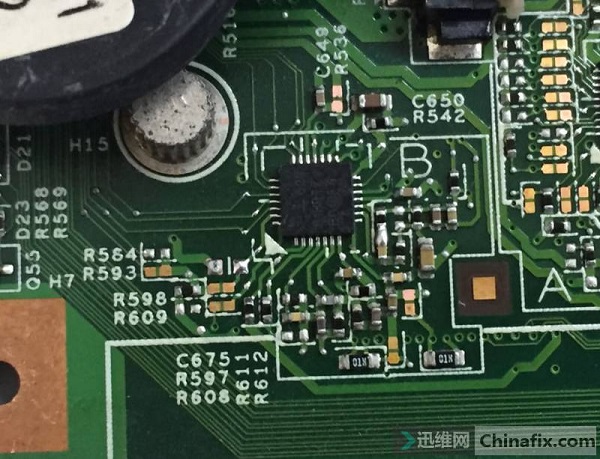

  看到这里,豁然开朗了,直接换掉CPU供电芯片62882,之前的师傅修的时候19脚(自举)20脚(上管驱动)有补线,但是线头都是裸露在外面的,把芯片拆下来重新补了下线,然后又上了点绿油烤干了下,然后换了个全新的芯片上去。

二修联想B460电脑无法开机 多故障艰难维修记

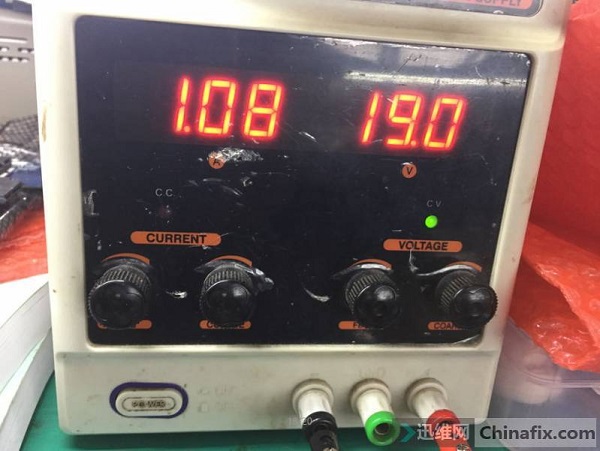

  再次上电,电流一路欢快的跳变到1.08A,不动了,看样子已经亮机了,等了十几秒,也没有掉电。

二修联想B460电脑无法开机 多故障艰难维修记

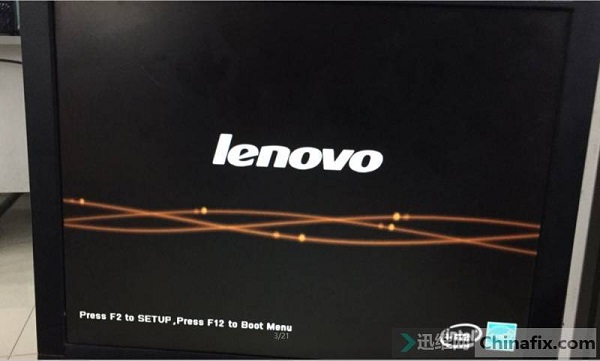

  主板断电拿来个显示器接好,再次触发发现果然已经亮机了。

二修联想B460电脑无法开机 多故障艰难维修记

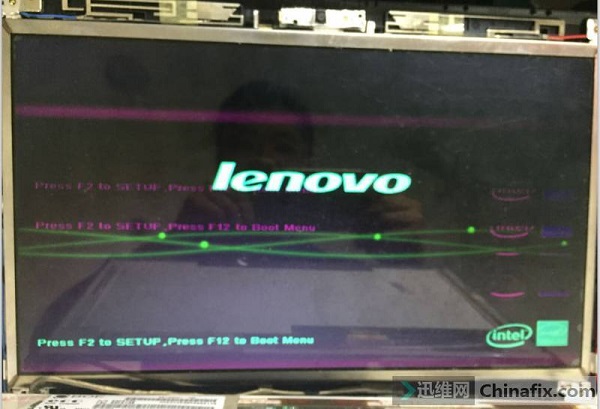

  到了这里相信诸位看官也跟我一样心里松了一口气吧?终于完事了。NONO,事实证明凡事要做最坏的打算,我还是太单纯。抓紧时间装机,装到一半的时候想起还是内接试一下,一上电果然特么的没让我失望呀。红屏、重影......这感觉心里真是一万头那什么马奔驰而过。

二修联想B460电脑无法开机 多故障艰难维修记
二修联想B460电脑无法开机 多故障艰难维修记

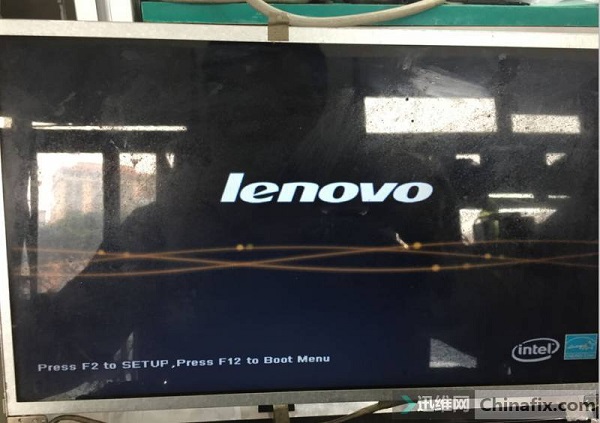

  还好隔壁同学在某鱼买了个海尔整机,板子拆了下来然后屏幕不知道是不是好的,连壳一起也不要了我拆了下来发现屏线接口位置差不多一致,直接装上去再次上电发现恢复正常了。

二修联想B460电脑无法开机 多故障艰难维修记

  到了这里,就算维修真的结束了。这机真的很奇葩,也算开眼界了。最后能修好也因为一些偶然的原因,如果不是朋友的机器而是客户的我可能不会这样坚持了,再有就是这机器图纸点位都有算资料齐全,不然也不可能坚持到最后。
