联想g465 外显正常,内显红屏——迅维维修案例展示

更新时间:2016-01-22 浏览量:870

笔记本型号 板号 芯片组 显卡型号 BIOS型号 BIOS备份
联想g465 LA-5753P
REV:1A
AMD双桥 216-0774009 \ \

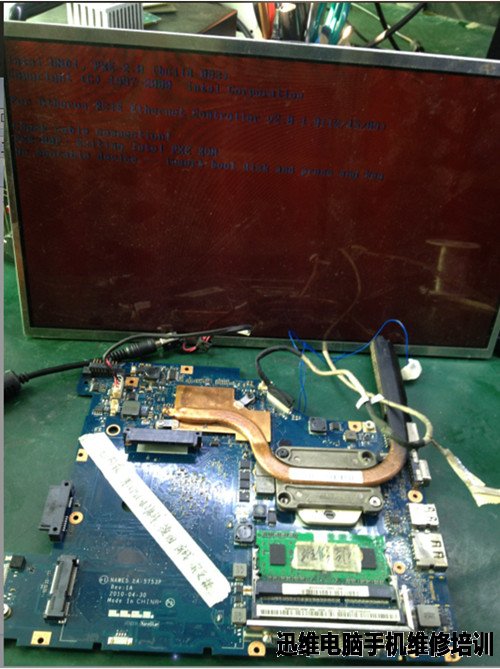

故障描述: 外显正常,内显红屏
解决方法过程:

  目测动过北桥、显卡、刷过BIOS等,此板最原始故障是开机不显,更换过显卡后外显正常,内显红屏。

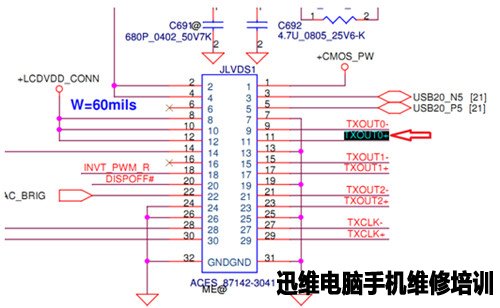

  接手后更换屏测试依旧,测试屏线也是OK的,外显显示正常,内显显示红屏,既然内显字幕显示正常,就从屏线接口JLVDS1开始查起吧。这种故障一般供电都正常的,可以直接跳过,于是直接测量LVDS信号的对地值,当测到屏线接口的11脚对地值为无穷大,而其它的LVDS信号脚都有400多。

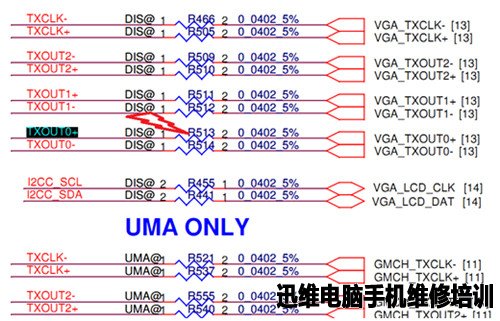

对应PDF找到与屏线接口11脚TXOUT0+相连的元件如下图:

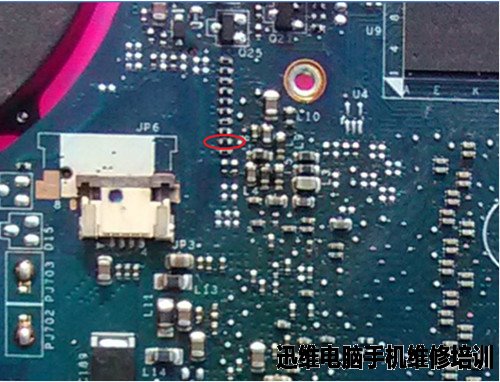

  实测R513电阻接TXOUT0+这端对地无穷大,电阻另一端VGA_TXOUT0+与显卡U6相连对地值为400。 R513电阻在主板上实物位置如下图:


  R513的电阻阻值应为0欧的,实测为穷大将R513电阻更换后内显显示正常了。


   【本文作者】 谢贤坤,从2009年至今从事电脑维修行业,主要从事笔记本主板、台式机主板、显示器维修等,期间从事过将近2年的联想Thinkpad笔记本主板统货维修经验,1年多的联想、宏碁售后服务站维修经验,在迅维维修部工作近2年时间至今,擅长各大品牌的笔记本主板维修。
