惠普1910MX显示器电源指示灯不亮,屏幕三无故障维修

更新时间:2020-02-04 浏览量:284

【机器型号】惠普1910MX显示器(2011年12月出厂)

【故障现象】电源指示灯不亮,屏幕无图、无光

  接到客户一台惠普1910MX显示器,接到机器后上电试机,电源指示灯不亮,屏幕无图、无光。


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图1
【维修过程】

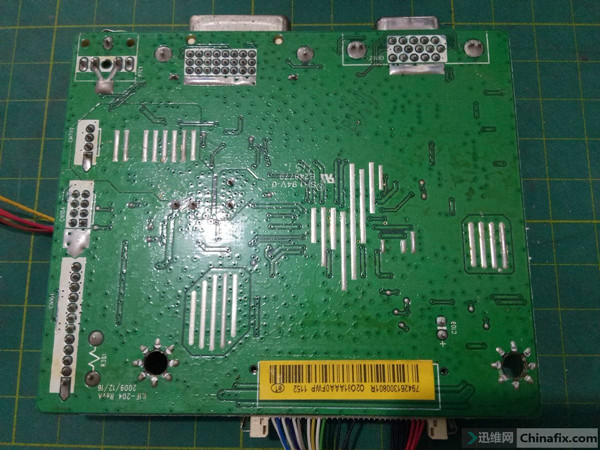

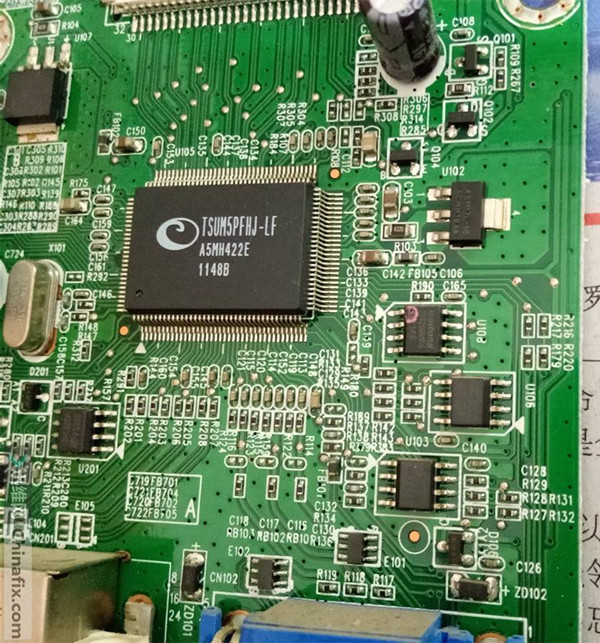

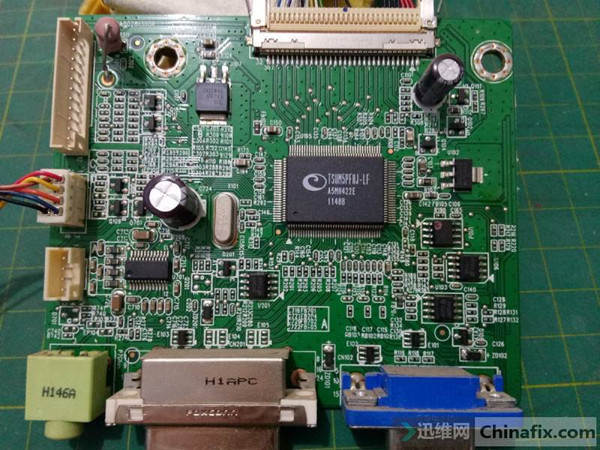

  拆机,这款机器2011年12月份出厂,年限比较长了,属于老机器,拆机比较麻烦,花的时间较长,目检一遍电源板和主板没有发现明显的元件损坏,就只有电源板上的灰尘厚一点。清洁灰尘后裸板上电试机,故障依旧。


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图2


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图3

  万用表量一下电源板的输出电压,居然没有电压输出,量电源板初级大电容、开关管都正常,那问题就出在次级了。


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图4


  先断电,上万用表量了一遍次级的三极管、二极管、电阻,发现D856肖特基二极管(型号:SR520 FIN)与Q50三极管(应该是MOS管,忘记拍型号了)短路,于是拆下D856与Q50测量,D856正反向阻值为0,击穿损坏,Q50正常。


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图5

  于是找了个功率,耐压值差不多的肖特基二极管换上,顺便也把相连的电容C862(102K/1KV),C863(470UF/35V电解电容)一起换掉。


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图6

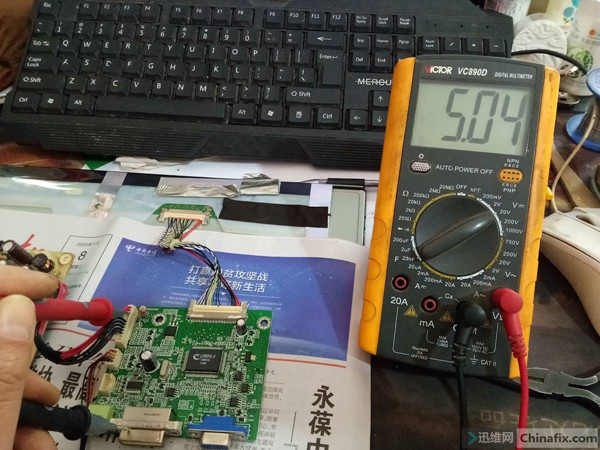

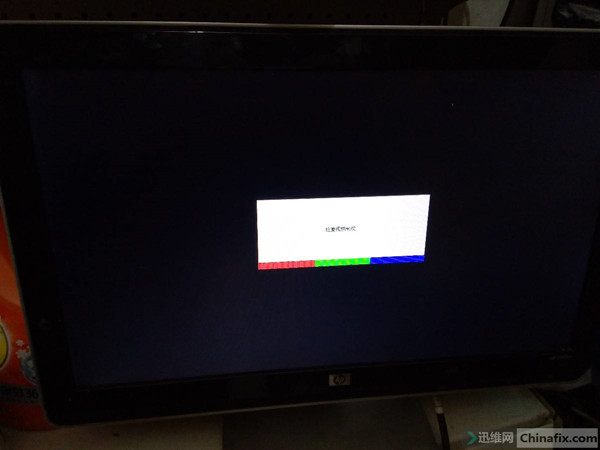

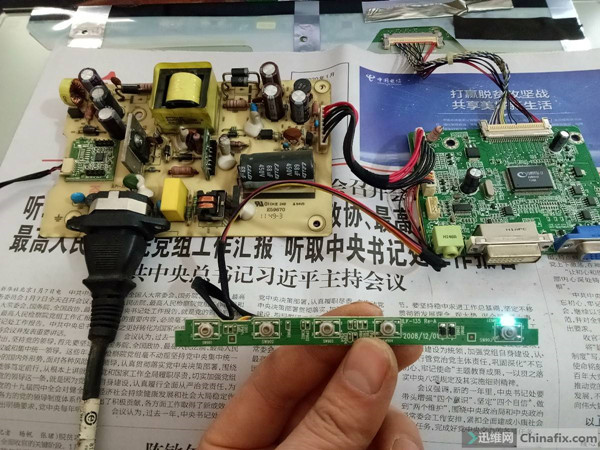

  更换完成后上电试机,万用表测量5V,3.3V,2.5V都正常了,背光也亮了,抬起屏幕自检菜单也出来了,自此这台显示器的三无问题就简单修复了。


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图7


惠普1910MX显示器电源指示灯不亮,屏幕三无维修 图8
