海信LED260K01液晶电视开机黑屏有声音故障维修

来源:iFiX爱修    更新时间:2018-08-13    浏览次数:

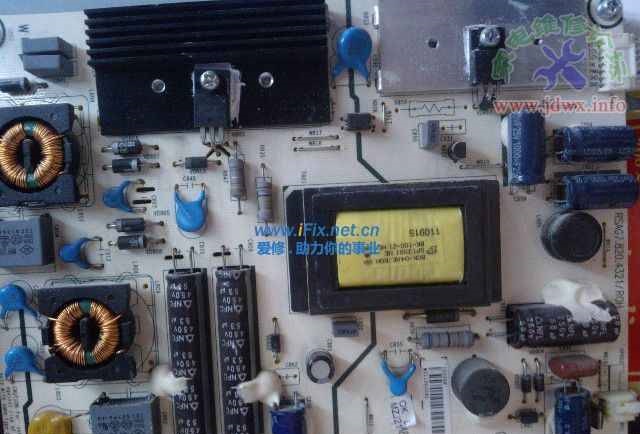

  接修一台开机黑屏有声音的海信LED260K01液晶电视,打开机壳测电源整合板(RSAG7、820、4321)上100V、12V以及开机后主板送来的SW、ST、PWM电压分别为2.2V、3.4V、1.8V,按理应属正常,有时关机或开机瞬间屏幕闪亮一下,背光芯片OZ9902BCN(双列16脚贴片)第2脚12V供电正常,用示波器测量OZ9902BCN第15脚升压脉冲信号没输出,可能是背光芯片OZ9902保护或本身坏,替之无果。

海信LED260K01液晶电视开机黑屏有声音故障维修

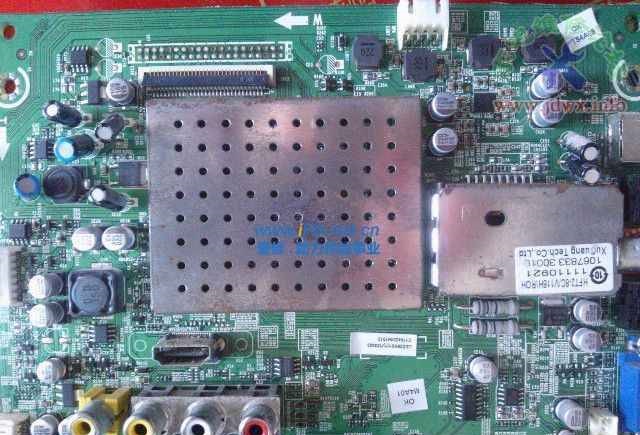

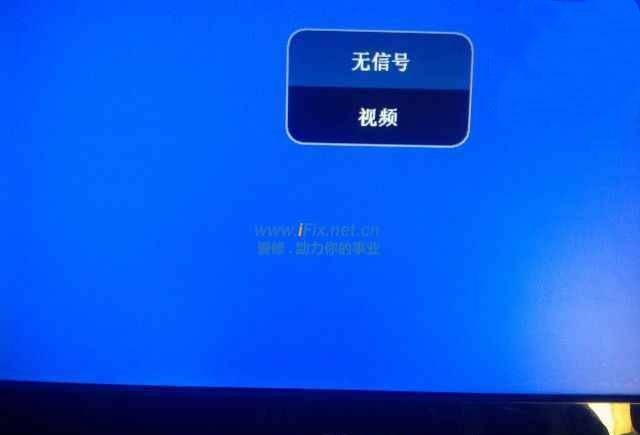

  在背光板上花了很大功夫无进展,一次偶尔开机时屏突然亮起瞬时测得PWM电压为3.4V,之后又降为1.8V再次黑屏。于是查到主板上(板号RSAG7.820.4502)再慢慢跑线路,发现板上位号V17的贴片三极管1E损坏。用S_1ASS替代成功,这时测PWM电压为4.4V,背光升压电压为188V,备份数据完工。

海信LED260K01液晶电视开机黑屏有声音故障维修

海信LED260K01液晶电视开机黑屏有声音故障维修

  至此,海信LED260K01液晶电视开机黑屏有声音故障维修结束!
