hp-cq36 开机不显——迅维维修案例展示

更新时间:2016-02-19 浏览量:804

笔记本型号 板号 芯片组 显卡型号 BIOS型号 BIOS备份
hp-cq36 LA-4743P
REV:1.0
HM55 216-0749001 \ \
故障描述:开机不显

解决方法过程:

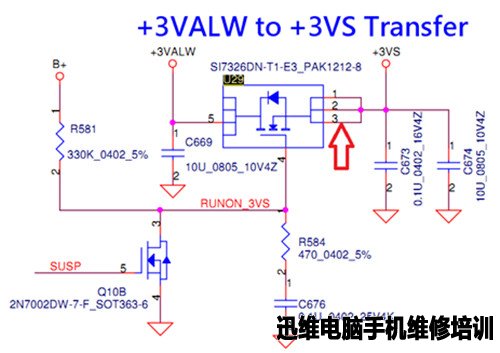

  开机上流上到0.15A不动,4、5秒后电流降到0.04A再次开机电流只上到0.09A。用示波器测量各大电感发现除了CPU电压及CPU集显电压没产生外其它大电感上都有电压产生,但是大电感上的电压只维持了200 US左右时间就掉了,测量二级电压时发现U29的1-3脚+3VS这端对地短路了,拆U29拆掉后开机电流上到0.45A左右,测U29的5脚有3.3v电压,4脚有15V左右电压,条件都正常

  那就烧机吧,烧机发现是一颗电容短路导致,短路电容位置如下图所圈

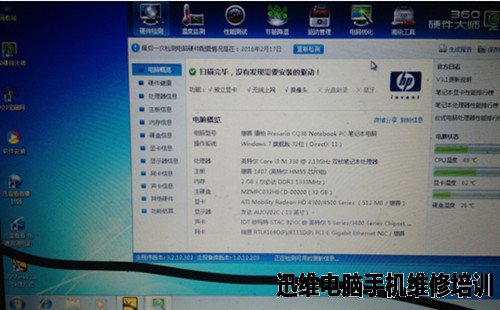

  因这板子无点位也不知道此电容的料号,将此电容拆掉后对地值升到300多,将U29装上后,开机电流上到1.3A左右了,此时只装了CPU,未装内存,测U29的1-3脚+3VS也有3.3V电压,CPU电压及各大电感上也有电压了,装上内存测试已经可以亮机了。


  【本文作者】谢贤坤从2009年至今从事电脑维修行业,主要从事笔记本主板、台式机主板、显示器维修等,期间从事过将近2年的联想Thinkpad笔记本主板统货维修经验,1年多的联想、宏碁售后服务站维修经验,在迅维维修部工作近2年时间至今,擅长各大品牌笔记本主板维修。
