P8H61开机不进系统故障维修

更新时间:2019-03-08 浏览量:567


【故障现象】
  P8H61开机进不去系统
【维修过程】
  客户送修一台台式机主板,客户描述故障是开机卡屏,进不了系统。

开机不进系统

  开机一看,两个报错:CPU Fan Error:CPU风扇错误。这个是我没插风扇,压的散热片在CPU上。不用管。CPU Over Voltage Error:CPU电压报错。

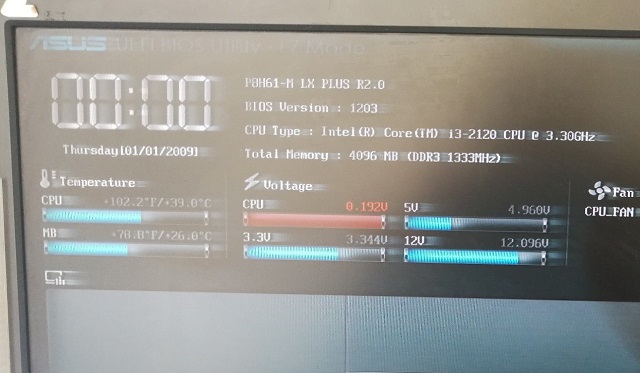

  按下F1进入BIOS。看见CPU这一项电压0.192V。这种情况一般是IO的检测电阻出问题。

开机不进系统

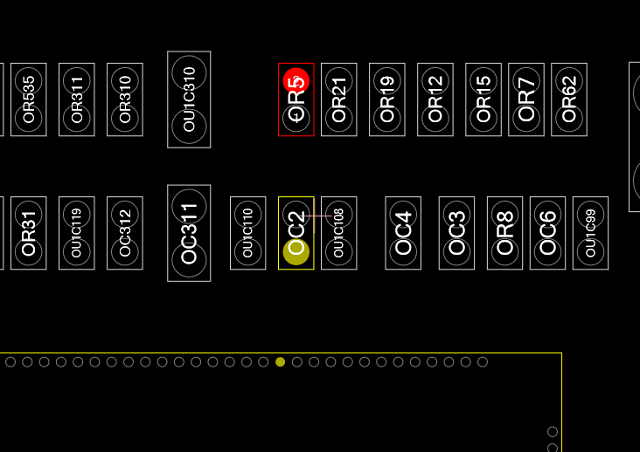

  打开点位图,找到检测电阻OR5直接到EC的109脚。测OR5到CPU核心供电通的,OR5本身1K也正常。心想不会IO坏了吧!换IO还得买这就划不来了。

开机不进系统

  在显微镜看下109脚发现脱焊了。轻轻一碰他就动来动去的。于是IO全部加焊一遍。

开机不进系统

  再次试机,只有CPU风扇报废,没有电压报错了。


  进入BIOS各项电压检测正常。维修结束。
