联想IH61M主板不上电,开不了机故障维修

更新时间:2018-06-19 浏览量:3348

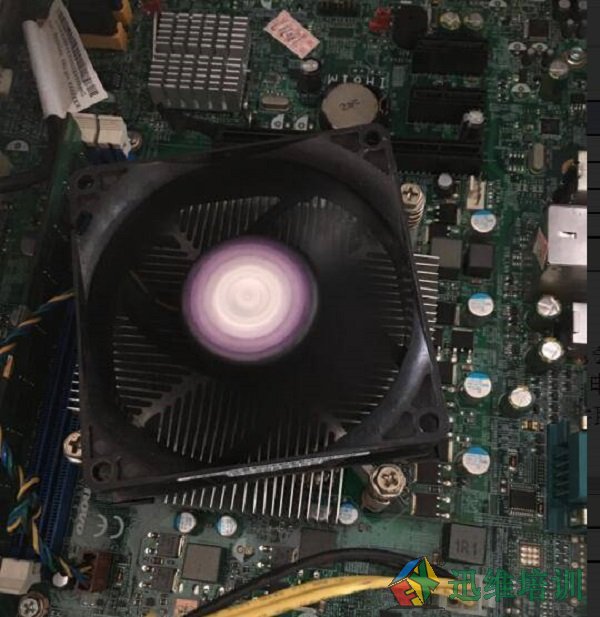

  一客户送修一台联想IH61M主板,描述的故障是不上电,开不了机。

联想IH61M主板不上电,开不了机故障维修

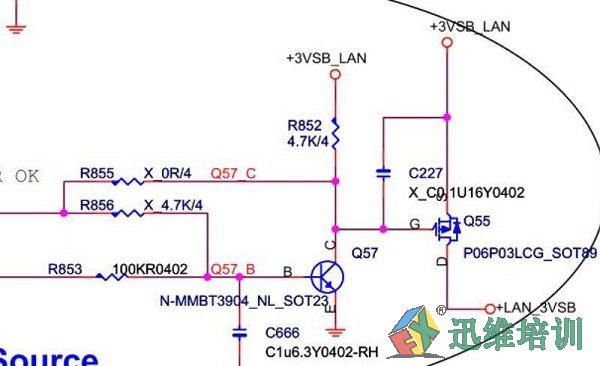

  经检测发现PCI-E 3.3V待机电压无(+LAN_3VSB),追查来源。

联想IH61M主板不上电,开不了机故障维修

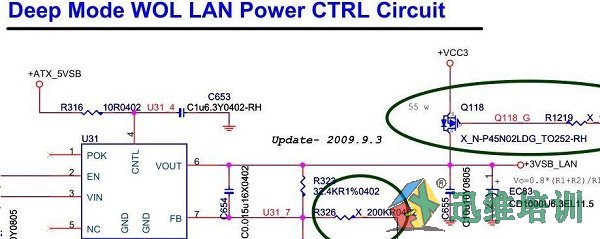

  +3VSB_LAN这个电压是转换而来的,这个电压也不正常,只有2.8VP。 继续追查+3VSB_LAN电压。

联想IH61M主板不上电,开不了机故障维修

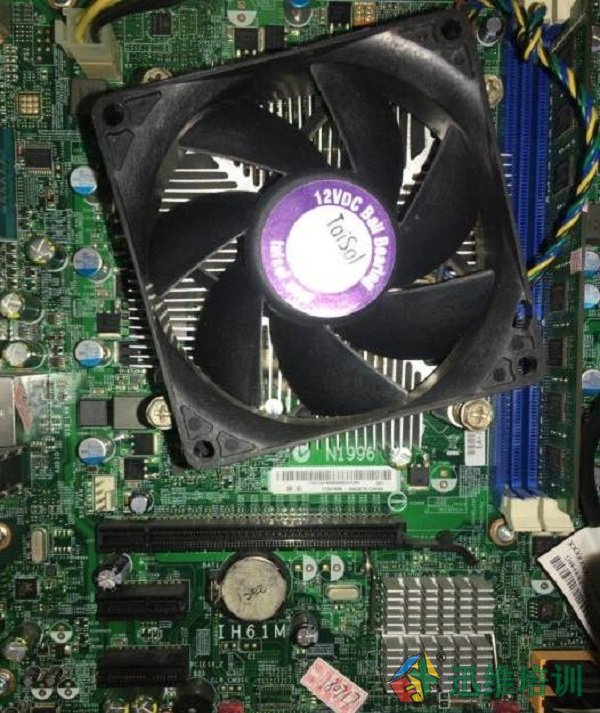

  U31 6脚输出的,查了芯片的条件都正常,芯片本身也能输出电压,为什么会变低了呢?7脚FB反馈脚一定是检测电压足够高,使6脚稳定在2.8V电压,实测FB反馈有0.8V电压,只要FB脚电压降低一些,6脚才能升高电压。原理知道了,我们就开始调。R317是10K,并联一只100K的电阻上去,U31 6脚输出3.3V了,一切正常。

联想IH61M主板不上电,开不了机故障维修

联想IH61M主板不上电,开不了机故障维修
