技嘉GA H61M DS2反复上电故障维修

更新时间:2019-09-11 浏览量:669

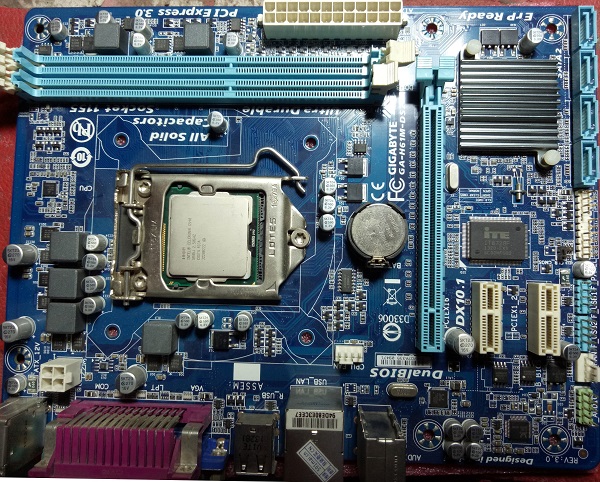

  今天接修一块GA H61M DS2主板,故障是反复上电。

技嘉GA H61M DS2反复上电故障维修

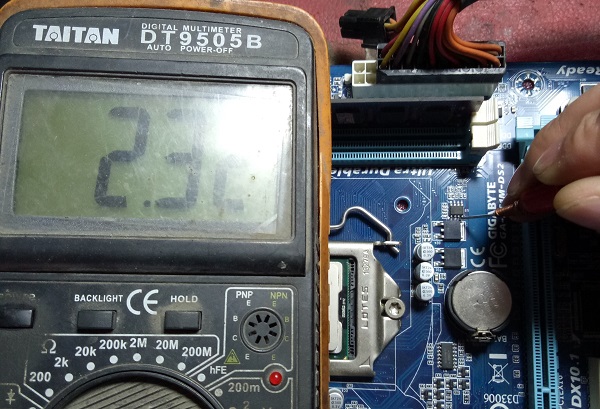

  主板打值基本正常,上电测量各电压只有桥供电VCC1_8_PCH是2.32V,除CPU供电外其它供电基本正常。

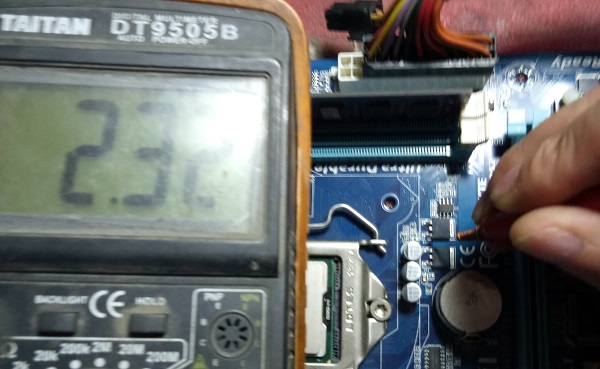

  测量Q24的S脚是2.32V。

技嘉GA H61M DS2反复上电故障维修

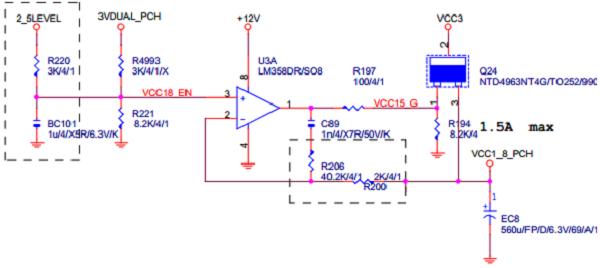

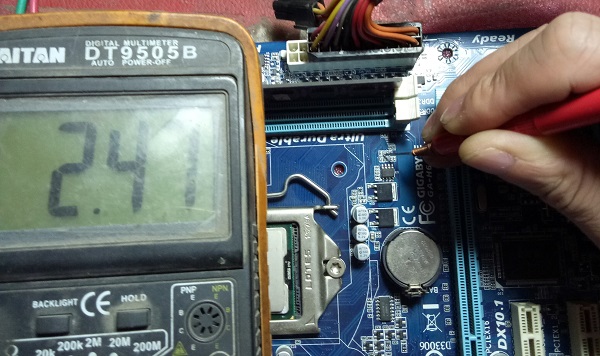

  测U3A(比较器)的第3脚(输入端)也是2.32V ,R4993没装,也只有R220,R221分压得到VCC18_EN(1.8V),R220上端2.47V正常。

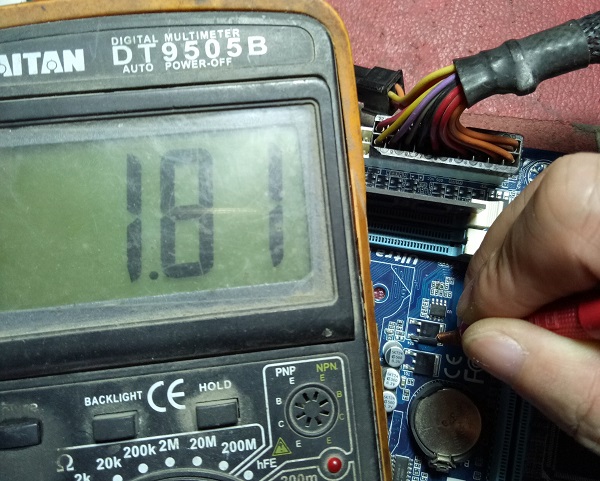

  拆下R220阻值是1.5K欧,正常应该为3K欧,找一个3K欧的换上,1.81V出来了。

技嘉GA H61M DS2反复上电故障维修

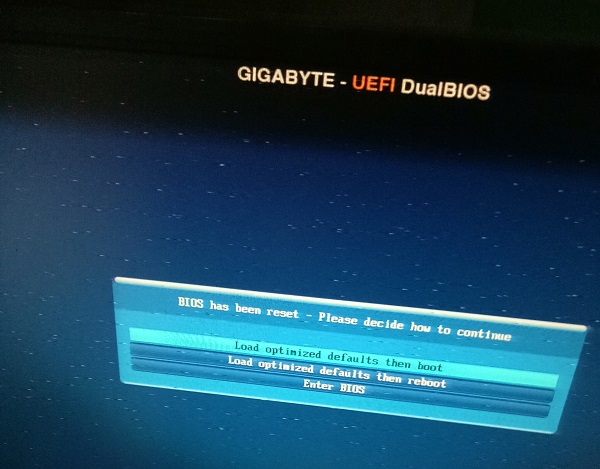

  装上CPU后一切正常,跑码亮机。

技嘉GA H61M DS2反复上电故障维修
