华硕H110-IM32CD4DP-MB BIOS界面检测电压不正常维修
更新时间：2020-09-25 浏览量：317

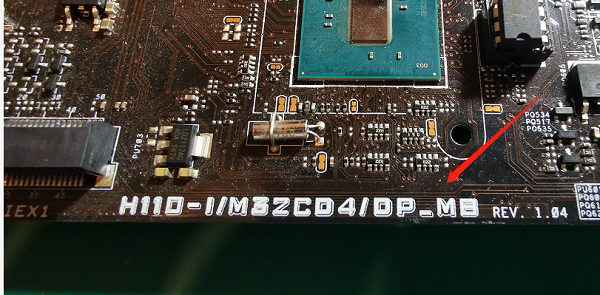

【主板型号】华硕H110-IM32CD4DP-MB主板
【故障现象】BIOS界面检测电压不正常
【维修过程】

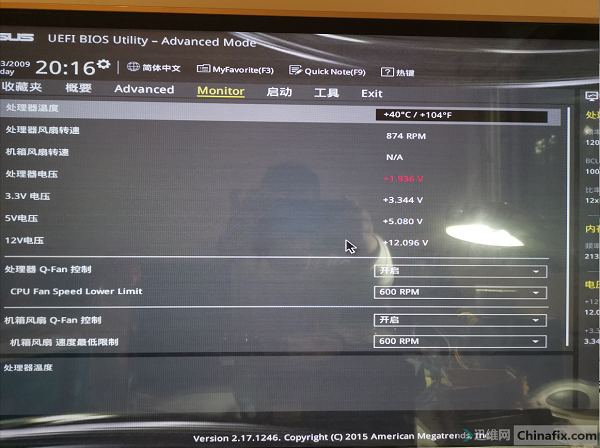

收到一块华硕H110-IM32CD4DP-MB主板，客户描述开机进入了一个BIOS界面，显示cpu电压不正常。
拿到手后首先确认故障，同客户描述的一样，遇到这样的问题，思路应该是先确认CPU电压是不是真的不正常，经过测量CPU供电0.9V多一点点，是正常的。既然CPU供电正常出现这样的问题，就只有检测电压的问题了。 因为找不到这个板子的图纸，所有只能去查看这个IO的引脚定义。
因为一般台式板子检测都是由IO控制的，找到IO上的O_VCORE_IN检测脚后，发现电压是0.96左右和CPU供电一致的，是从VCORE电压经过一个电阻进入的IO，但是BIOS界面里面显示的是1.9v左右，是不是这个电压需要分压一半后，才能正常显示。

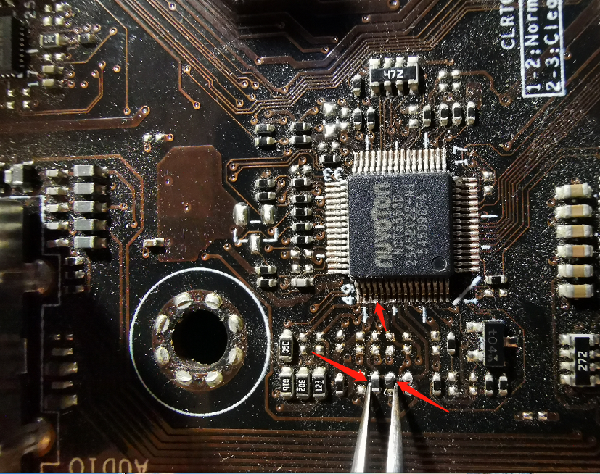

找到华硕其他的点位图做参考，发现VCORE是经过两个电阻分压后才进入IO，但是我拿到的这个板子上明明只有一个电阻（猜想是不是掉了一个，用万用笔找通路后，确实发现有分压电阻的位置，就在电阻的下面，估计是掉了，才引起的VCORE检测电压变高）。
拆下了电阻，测量是1k的电阻，又找来了一个1k的电阻，放上后成功点亮，电压恢复正常，故障排除，维修到此结束。
