微星高端主板X79A-GD45掉电重启通病维修

更新时间:2019-10-04 浏览量:400

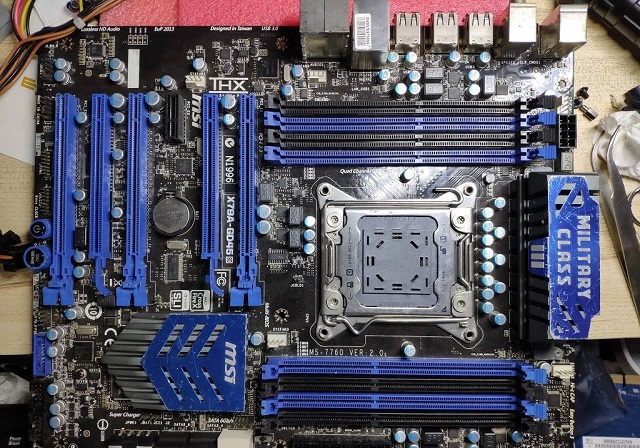

  一台微星X79A-GD45主板,板号MS-7760 2.0,故障是触发后2秒左右就掉电,反复掉电重启。

微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图1

  先用检测卡简单测下,发现PCIE复位没出来。接着测各大供电,发现掉电前除了CPU供电外其他供电都有。注意:X79的供电跟H61 B75基本一样,不同的有两点:(1)南桥除了1.1v供电以外,还有一个1.5V供电。(2)内存供电有两路,相互独立。

  先来三板斧第一板,刷BIOS。该机为双BIOS,两个都刷,刷完涛声依旧。没CPU供电的原因很多,为了判断没CPU供电是CPU供电电路自身的问题还是信号不满足没发出SVID。

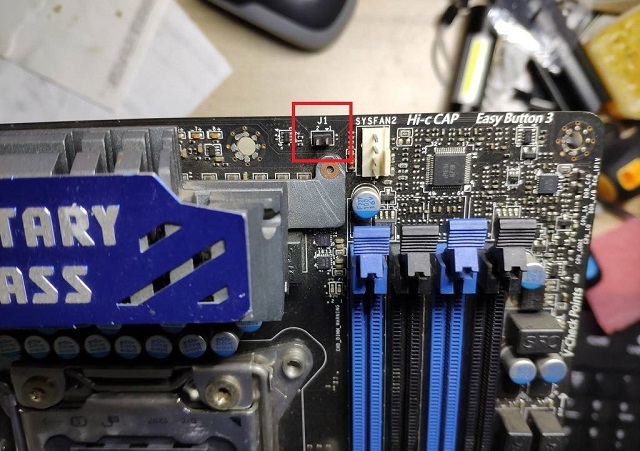

  微星高端主板有个非常方便的办法:J1为VRM的VBOOT预设供电跳线。短接J1,如果出了CPU供电,则可判断CPU供电电路基本正常。实测短接J1后果然出了CPU供电,说明故障原因是信号不满足。

微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图2

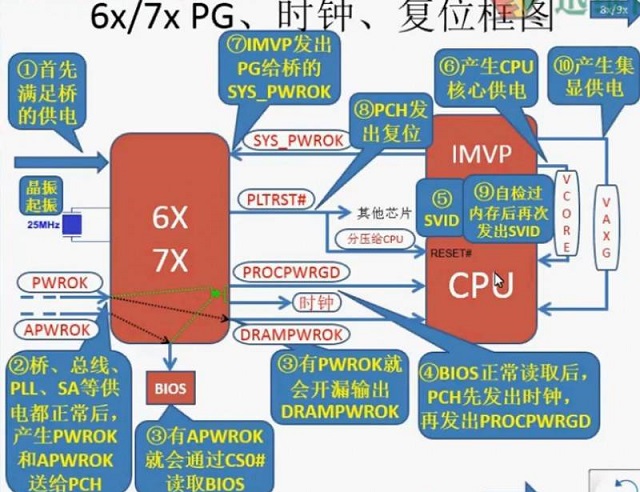

  这里就要按时序来修了。X79的时序跟H61基本相同,可参考下图。不同的主要有两点:

  (1)X79的时钟不是桥发出的,有独立的时钟芯片,时钟的时序跟H61 B75不一样。微星这个板子的时钟受SLP_S3开启,也就是说一上电就有时钟。

  (2)DRAMPWROK有两路,AB通道一路,CD通道一路。

微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图3

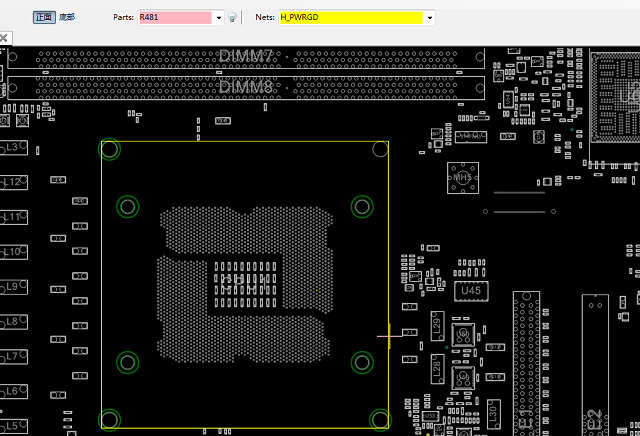

  根据时序不出CPU供电,先应查PROCPWRGD,实测掉电前该信号没出来。

微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图4

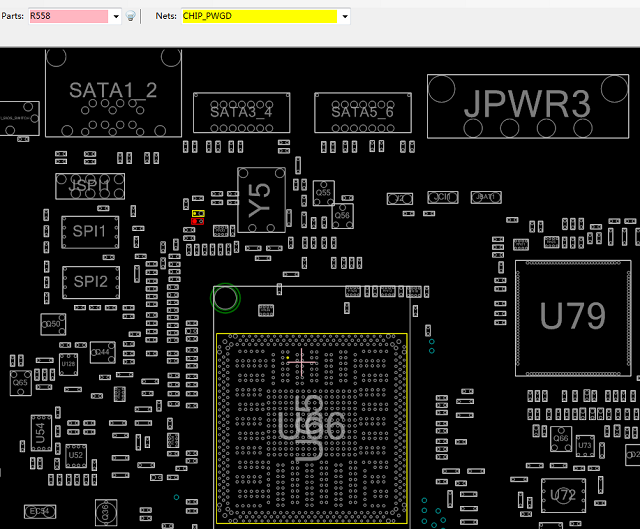

  再往前追时序,PWROK和APWROK在掉电前是出来了的。注意微星主板这两个信号名称是CHIP_PWGD和ME_PWROK,且接到了一起。

微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图5

  那么根据时序,PWROK和APWROK发出后桥就要读取BIOS发出PROCPWRGD。既然PWROK和APWROK正常,却没有发出PROCPWRGD,故障原因就很明显了,很可能是BIOS读取失败。但BIOS刚刷过的,为什么呢?

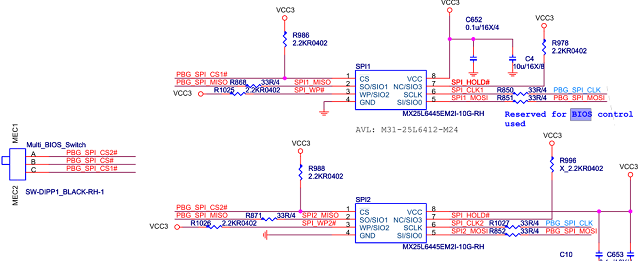

  这个板子除了点位图,还有电路图。打开电路图,对BIOS相关电路仔细研究,发现了端倪:两个BIOS的引脚都是并联的,除了引脚1 CS(片选),而CS是通过一个小开关切换使用两个BIOS中的一个。

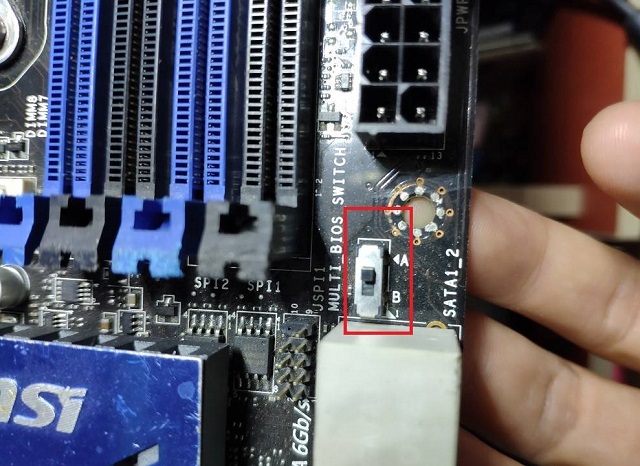

  马上测量两个BIOS 1脚,触发后都是低电平,这肯定有问题,最大的可能就是开关损坏。万用表测量开关中间触点跟两边都不通,原来是开关氧化接触不良,故障找到了!

微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图6

  微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图7

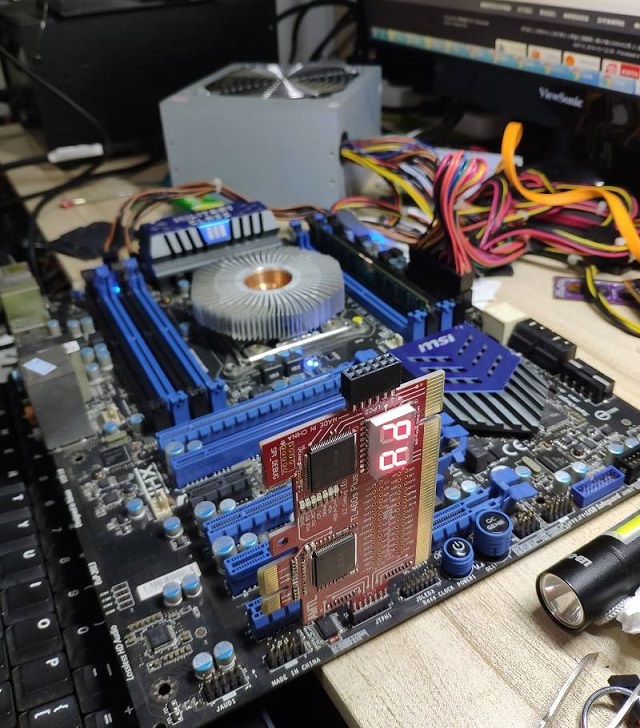

  修复办法也很简单,用WD40喷一喷,拨动几下,测量开关接触良好。上电,完美亮机!

微星高端主板X79A-GD45掉电重启通病维修
微星高端主板X79A-GD45掉电重启通病维修 图8

  过两天又收到一个差不多的微星X79,故障时亮时不亮,不亮的时候故障跟上述故障相同。果断找到双BIOS开关,喷WD40,反复拨动几次,故障完美解决。

  后记:微星主板看似用料不错,故障率却比华硕技嘉高一截,根本原因还是设计问题。如本例故障,只可能出现在微星主板上。双BIOS的切换,技嘉采用的是IO切换,华硕是专用芯片切换,微星则采用最原始的开关切换。时间一长,开关接触不良,造成故障。
