技嘉GA-78LMT-S2 REV1.0主板上电保护维修

更新时间:2019-10-14 浏览量:434

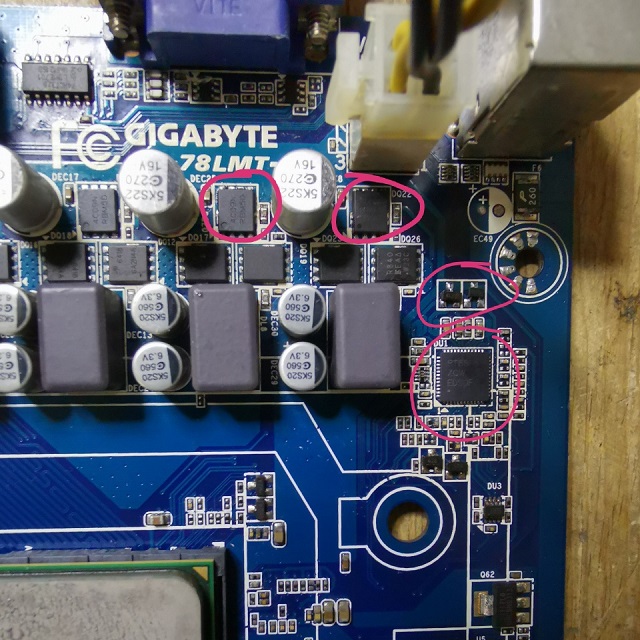

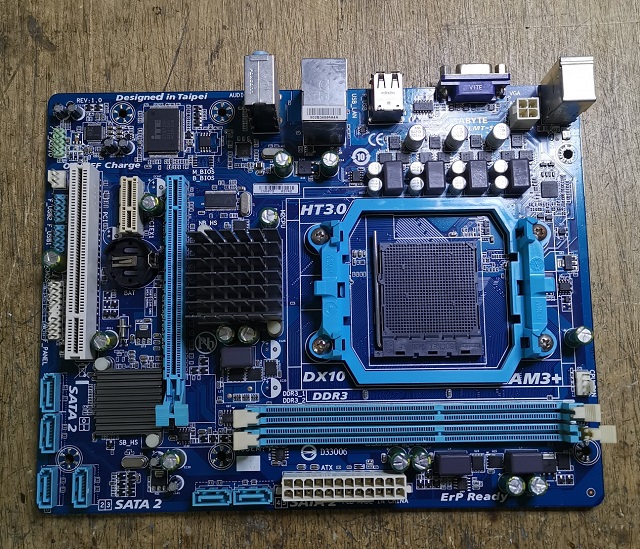

  一技嘉GA-78LMT-S2 REV1.0主板上电保护,类似这种故障先目测看看是否有明显的问题,发现该主板应该是维修过的板子,看电源MOS管上管中间两个管有焊接过的痕迹。

技嘉GA-78LMT-S2 REV1.0主板上电保护维修

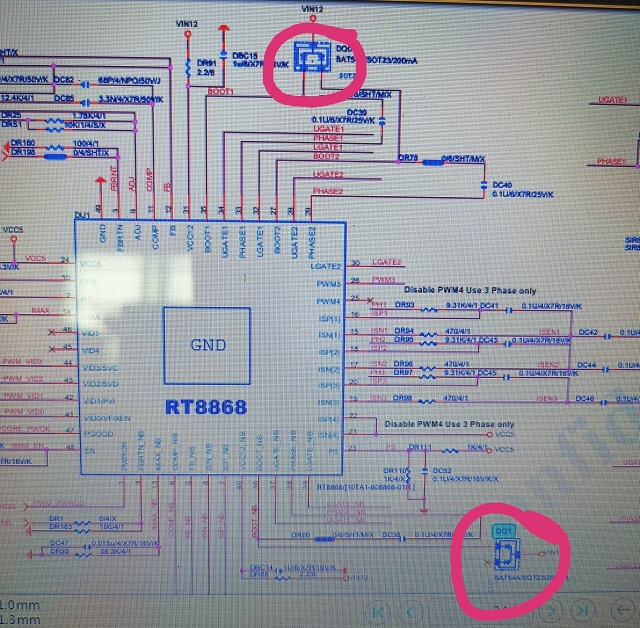

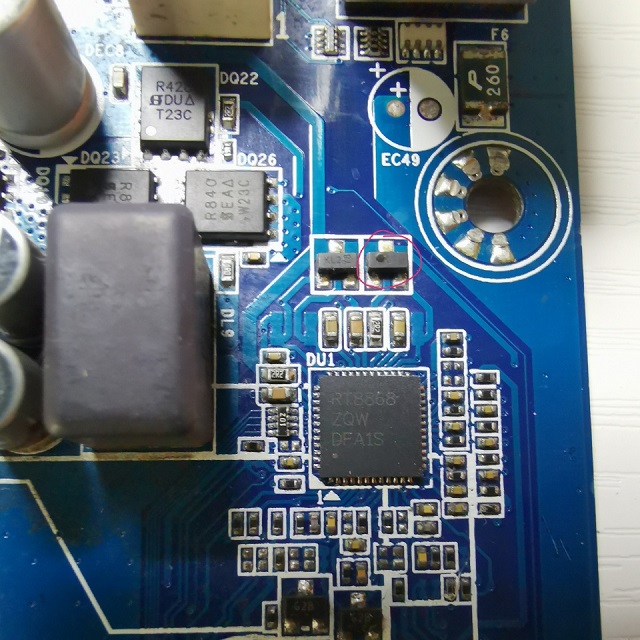

  发现CPU核心供电IC芯片右边一个自举升压二极管DQ0都烧了一个洞。

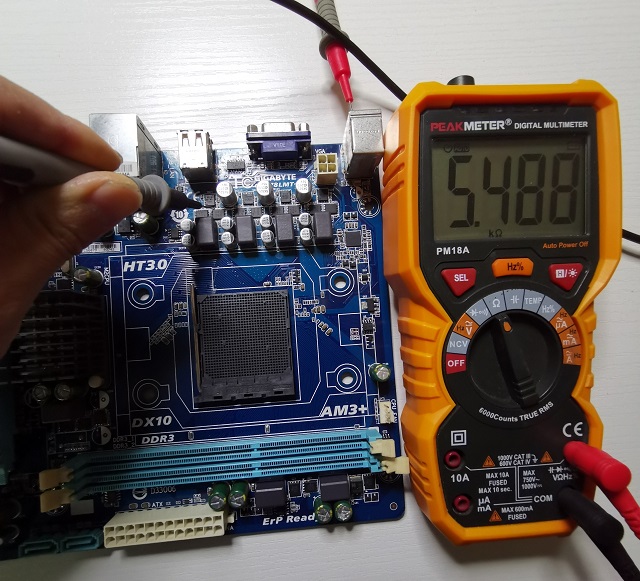

  将两个二极管都换了,测试四组上下MOS管G级阻值最左边一组阻值上下都正常。

技嘉GA-78LMT-S2 REV1.0主板上电保护维修

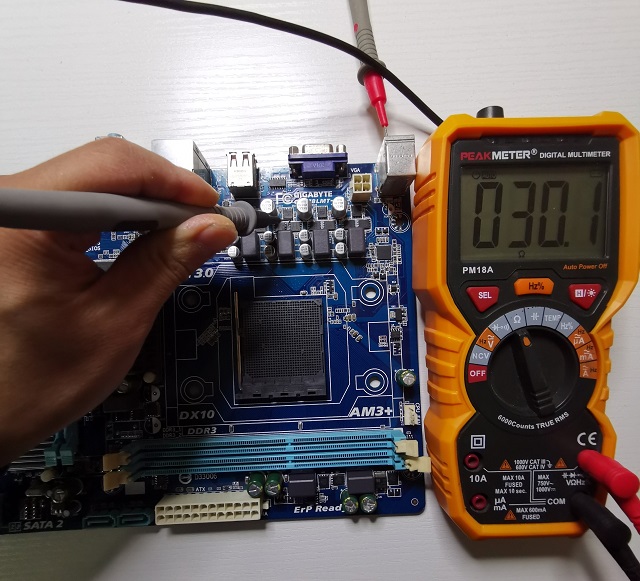

  测试中间两组也就是之前说的焊接过的上管阻值才30几欧,测试D级与G级阻值0欧,明显击穿了。

技嘉GA-78LMT-S2 REV1.0主板上电保护维修

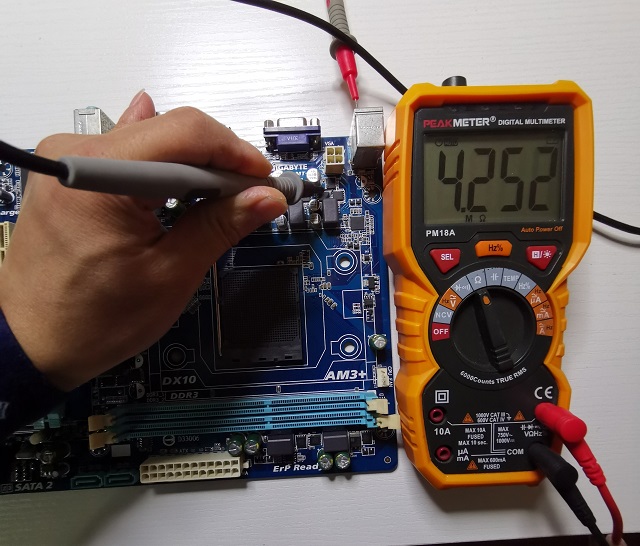

  测试最右边一组也就是第四组上下MOS管阻值基本正常4.2M欧。


  把两组有问题的上MOS管直接换掉,再测试G级阻值还是偏小只有几百欧,把CPU供电芯片RT8868换掉再测试阻值13K欧,恢复正常,一共换掉上MOS管两个,二极管两个,电源芯片一片。

技嘉GA-78LMT-S2 REV1.0主板上电保护维修

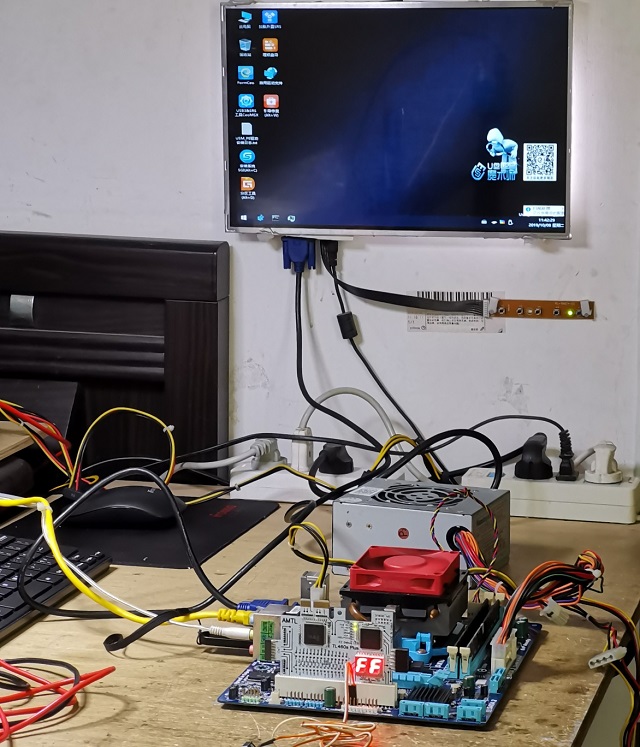

  所有问题的原件换掉后,上机测试故障解决。
