技嘉GA-H87-D3H主板开机不触发故障维修

更新时间:2019-11-05 浏览量:455

主板版号:GA-H87-D3H REV:1.1

故障现象:

  客户抱来时候主板开机不触发,重新复位所有的接口线路,可以触发点亮,实验10多分钟后关机不再触发,与客户抱来时候是一样的故障。

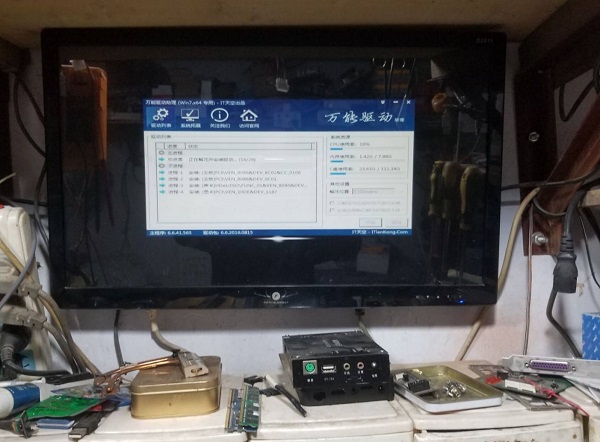

技嘉GA-H87-D3H主板开机不触发多故障维修 图1

维修过程:

  拆机,取出主板测试待机正常 ,触发PW+电压0.6V 不对,初步怀疑I/O或者静电保护隔离管挂了,先简单后复杂 ,那就先测一下 FPESD1 保护隔离。复位3.3 正常, 5VSB电压正常, PW+ 0.63V  不对 ,此时此脚的电压应该在3.3V,先别拆此管,再测一下 I/O的106脚,此时的电压为3.3V,说明触发电压正常,短接一下PW+ 106脚有跳变,而且103脚也有动作,102脚的南桥S3信号已经进入I/O, 但发现 107引脚电压4.2V 没有变化  至此故障点已经找到,罪魁祸首是 FPESD1保护隔离。

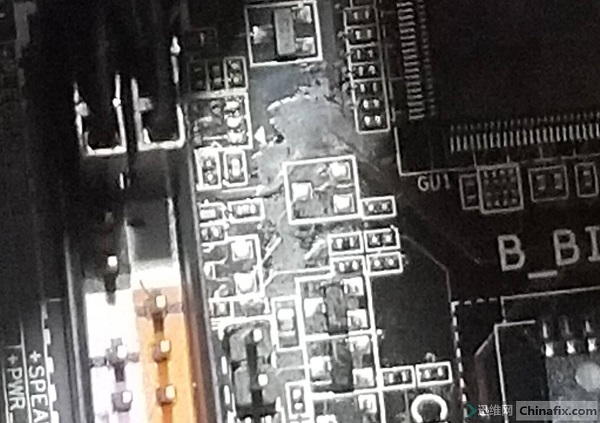

技嘉GA-H87-D3H主板开机不触发多故障维修 图2

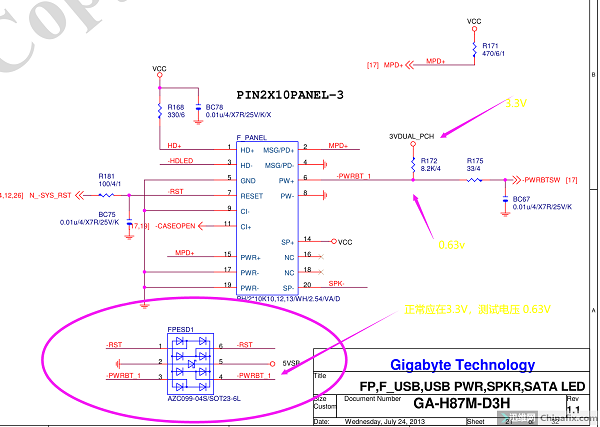

触发针脚的6脚静电隔离
技嘉GA-H87-D3H主板开机不触发多故障维修 图3

  直接拆掉隔离,测试电压 3.3V恢复正常,触发正常开机,进入系统 。装回机器完工。

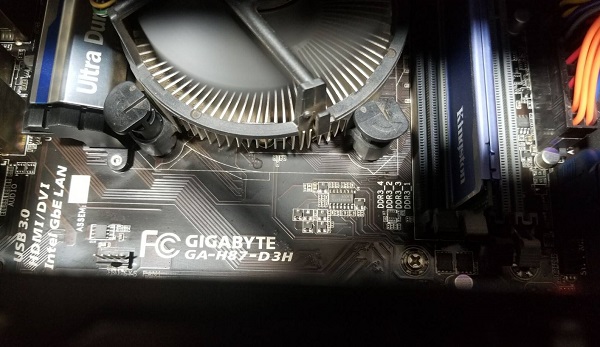

技嘉GA-H87-D3H主板开机不触发多故障维修 图4

  第二天,客户又打电话抱来主机说,准定的时间30分钟就自动掉电关机,在开机又是30分钟准时掉电。淘宝买了一份BIOS刷完后OK,快速开机也不再掉电了,至此,主板开机不触发故障全部处理完毕 。
