微星H61主板不开机,上电启动不显示维修
更新时间:2020-04-29 浏览量:740
【主板型号】微星H61
【故障现象】主板不开机,上电启动不显示

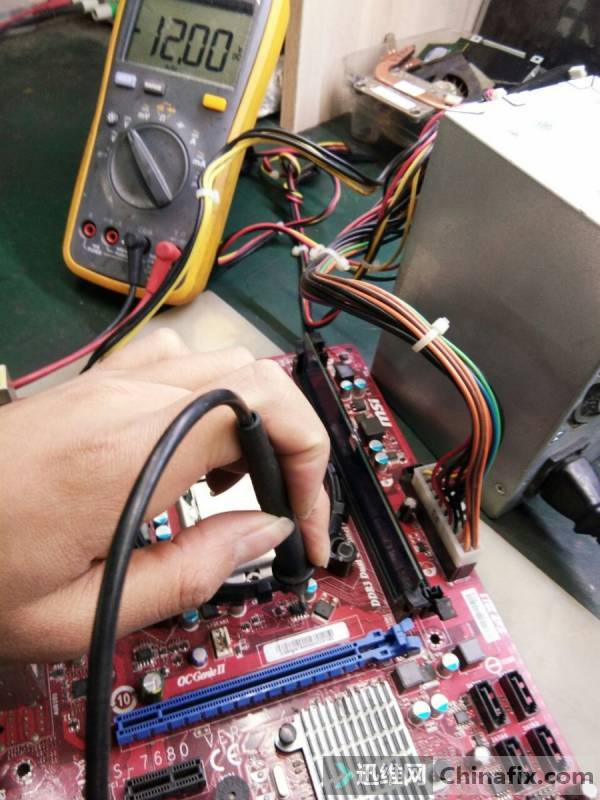

微星H61主板不开机,上电启动不显示维修 图1
【维修过程】
拿到主板先把各大供电电感打值,没发现啥问题, 上电启动不显示, 按照6X时序 先测下内存供电 1.5V正常。
微星H61主板不开机,上电启动不显示维修 图2
两个总线电压1.05V和1.8V也没问题。
微星H61主板不开机,上电启动不显示维修 图3
测管家供电只有0.6V,明显不对,故障浮出水面。
微星H61主板不开机,上电启动不显示维修 图4
找了个图纸参考了,是由运算放大器的供电方式。
微星H61主板不开机,上电启动不显示维修 图5
测U33 第8脚供电正常。
微星H61主板不开机,上电启动不显示维修 图6
5脚也明显比6脚高,测第7脚发现猫腻。
微星H61主板不开机,上电启动不显示维修 图7
只有2.9V明显低了,不足够驱动Q39完全导通,直接找个更换上去,测试电压恢复正常。
微星H61主板不开机,上电启动不显示维修 图8
直接测复位也正常了。
微星H61主板不开机,上电启动不显示维修 图9
接显示器,完美点亮,进微型系统测试OK ,主板不开机故障排除,维修到此结束!
