海尔一体机、联想G450、东芝L700-T33B的简单维修

更新时间:2016-01-14 浏览量:936

  今天,简单维修海尔一体机、联想G450、东芝L700-T33B三台机,因为我这边修的大多都是一修机。

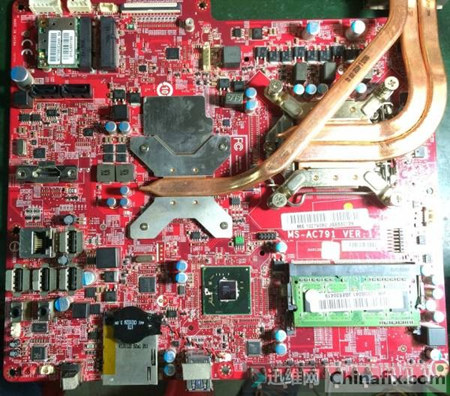

  第一台:海尔一体机,主板是微星代工的,板号是MS-AC791  VER:1。



  故障现象:无待机、不触发。

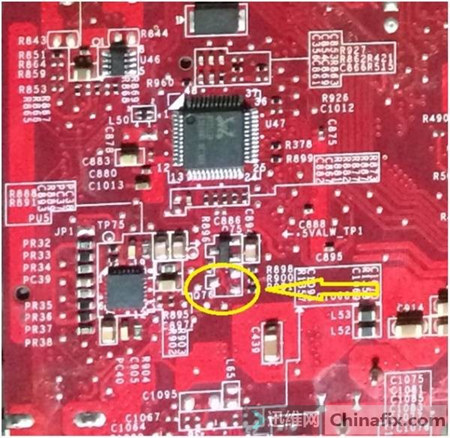

  此板无图无点位,根据经验找到待机芯片TPS51125,实测无3V\5V待机电压,再测51125的13脚主开启,发现电压为0V,正常应有3V左右,经跑线发现此开启信号受控旁边的Q76,直接拆掉Q76后,3V\5V正常输出。



  按下开关后,直接亮机,以为这样就修好了,可装机后又开不了机了,和原来故障一样。于是直接更换51125后,故障消除,一切正常。
  第二台:联想G450,无待机,不触发,拆机后测量,发现也是无3V\5V待机电。

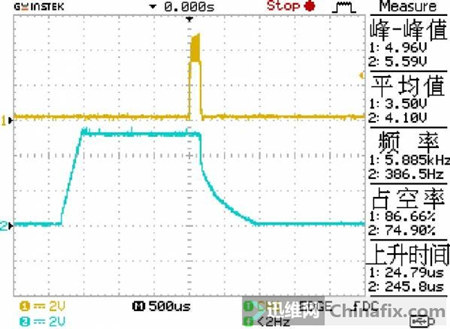

  直接用示波器双通道测量两个电感后端,故障显而易见。



  从上面波形中很明显可以看出,3V输出严重滤不良,引起芯片保护输出,直接更换电感后端滤波电容:

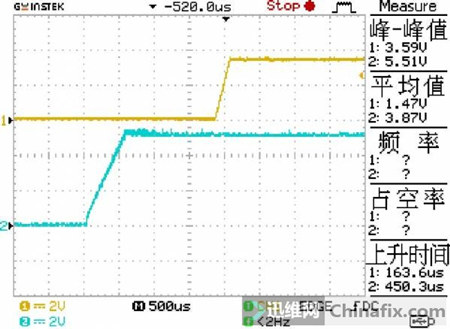

  换完后,再用示波器测量,发现一切正常。

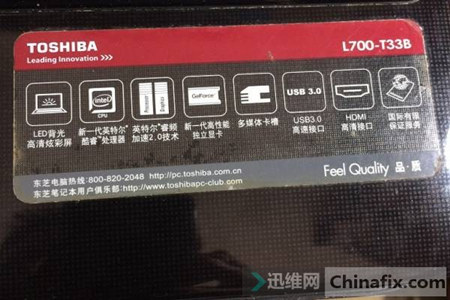

  第三台:东芝L700-T33B,如下图:

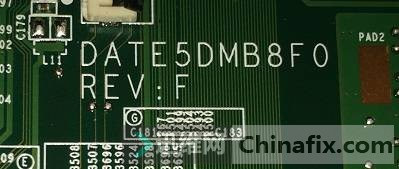

  板号:广达DATE5DMB8F0,如下图:

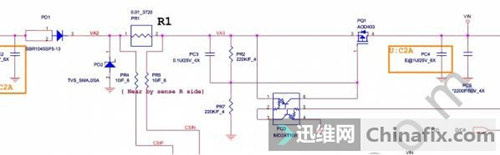

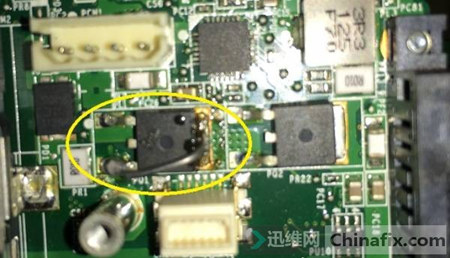

  故障现象:无待机,无公共点电压,测得适配器接口有电,简单测量了相关条件后,直接把PQ1的D\S极连起来,待机恢复正常!





  以上方法证明公共点本身无短路,机器也能正常开机使用,但这PQ1就这样连着总不太好,而且进系统后还不充电。所以,决定更换充电芯片,更换后故障解决!

  本文作者:黄鑫船,迅维培训部金牌讲师,从事电脑维修行业近10年,深谙维修技术,凭着多年维修积累的丰富维修经验,主要擅长笔记本主板、台式机主板、液晶显示器的维修与电路分析,基础知识扎实,擅长使用示波器修机,以及各种疑难故障的分析;教学经验丰富,对待学员非常负责。
