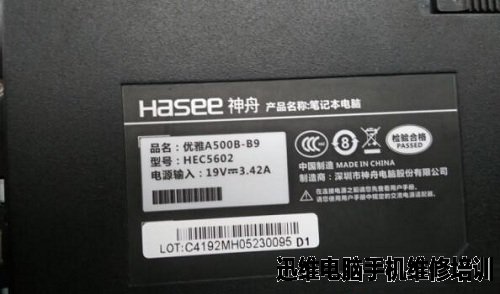

品名：神舟优雅A500B-B9 2代I5笔记本



　　型号：HEC5602



神舟优雅A500B-B9不开机维修 图1



　　故障现象：



　　接一台神州优雅A500B-B9 2代I5笔记本，客户描述说开不开机。



　　维修过程：

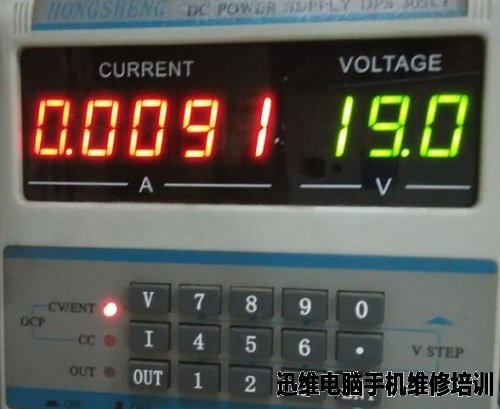

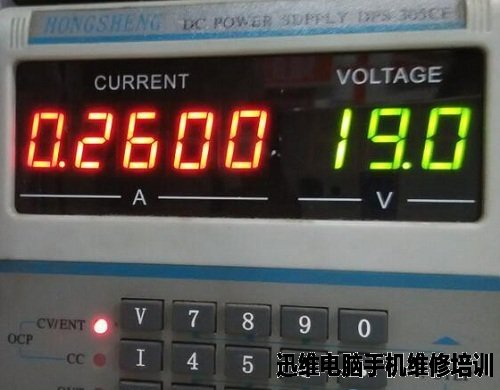

　　接过机器，插上可调电源，待机0.0091，按下开关电流上到0.26。



神舟优雅A500B-B9不开机维修 图2



神舟优雅A500B-B9不开机维修 图3



　　看这电流应该是缺电压，并且晃动笔记本，里边有声响，于是和客户沟通好拆机检测。当拆出主板时发现了个东西。如图：



神舟优雅A500B-B9不开机维修 图4

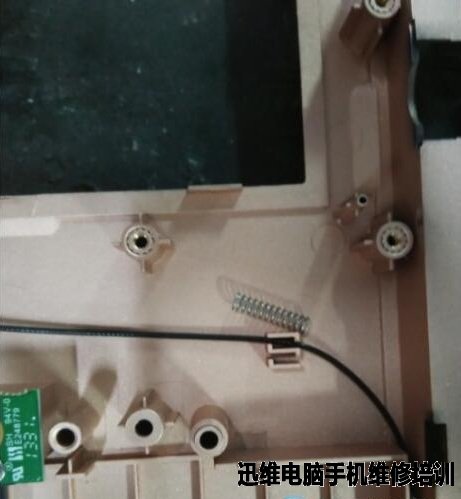

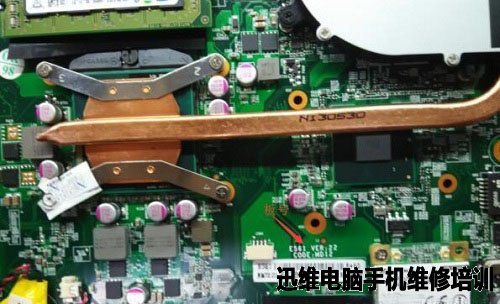

　　这个是锁电池的弹簧，再来张主板的图：



神舟优雅A500B-B9不开机维修 图5



　　拆出主板后习惯性的打值无异常。开始上电，测得除了CPU和集显供电电感没有电外，其他电感均有电压。以下是测得各电感的电压数据：



　　L30 5V



　　L31 3.3V(待机供电)



　　L17 1.04V(桥供电)



　　L12 0.9V(总线，锁相环供电)



　　L13 1.5V(内存供电)



　　L2 0.8V(电池充电电感电压)

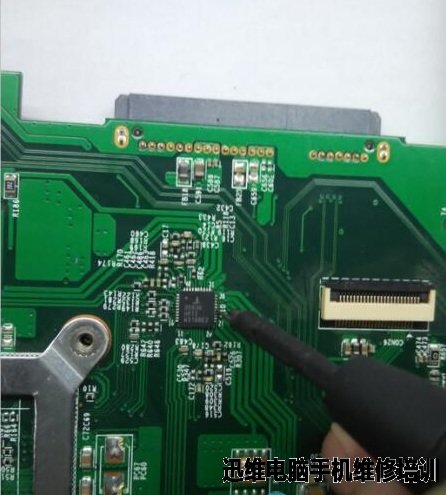

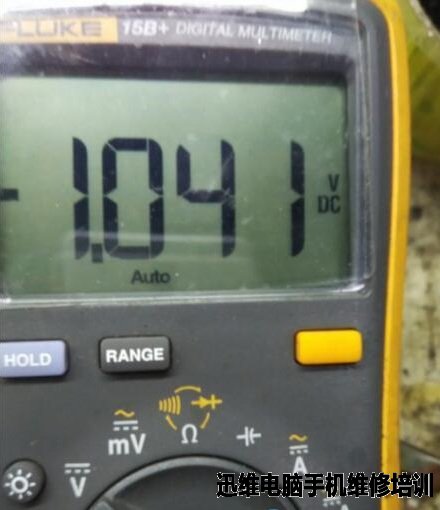

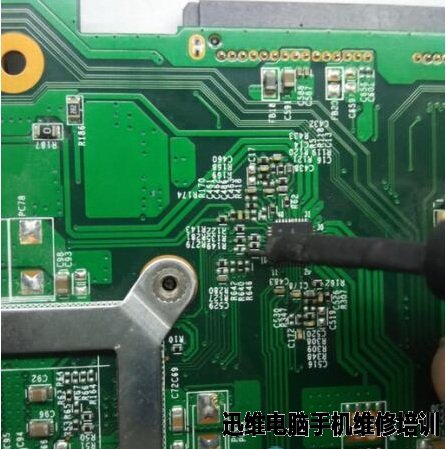

　　接着打值CPU供电电感无异常，追查CPU供电芯片 9脚VR_ON 1.04V。



神舟优雅A500B-B9不开机维修 图6



神舟优雅A500B-B9不开机维修 图7

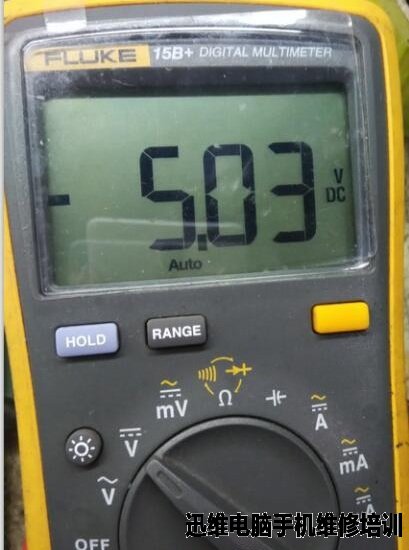

　　25脚VDD 26脚VCCP均为5V。



神舟优雅A500B-B9不开机维修 图8



神舟优雅A500B-B9不开机维修 图9

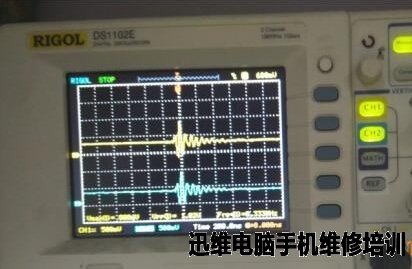

　　6脚ALERT#为1.04V，都正常。怎么还是没有CPU电压输出呢？因为芯片是要收到CPU发来的SVID调节后才能正常输出CPU供电，于是又亮出示波神器来抓取CPU的SVID，一通道探头放在5脚SCLK上；二通道探头放在7脚SDA上，测得结果如下：



神舟优雅A500B-B9不开机维修 图10

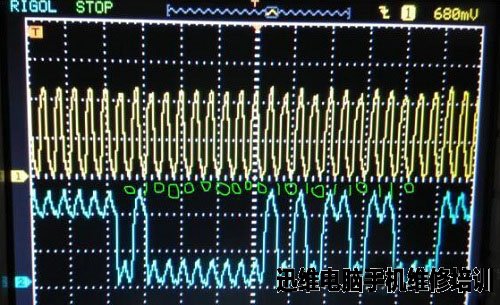

　　没有波形！看来问题找到了，果断换个2代I5继续抓SVID波形。



神舟优雅A500B-B9不开机维修 图11

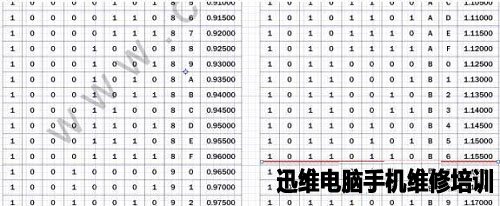

　　其中010表示起始，0000表示地址，00010表示命令运行，10110110这就是CPU发出的SVID，对照95836的数据手册看以看到：



神舟优雅A500B-B9不开机维修 图12

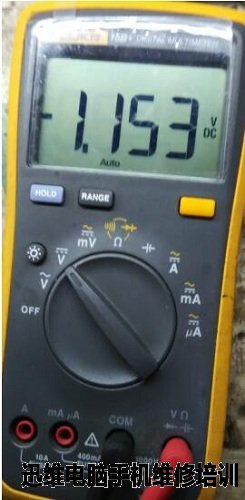

　　CPU正常应该输出电压为1.155V，实际测量CPU电感L4和L8产生了CPU供电。如图 ：



神舟优雅A500B-B9不开机维修 图13



　　万用表有些误差，并且L10也产生了集显供电0.45V，至此维修结束！

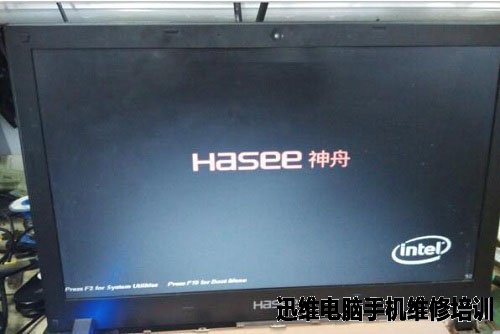

　　附亮机图：



神舟优雅A500B-B9不开机维修 图14
