PC3000希捷菜单讲解

更新时间:2016-01-20 浏览量:615


  PC3000-ST讲解

  1、希捷硬盘与其他硬盘固件管理模式不同点

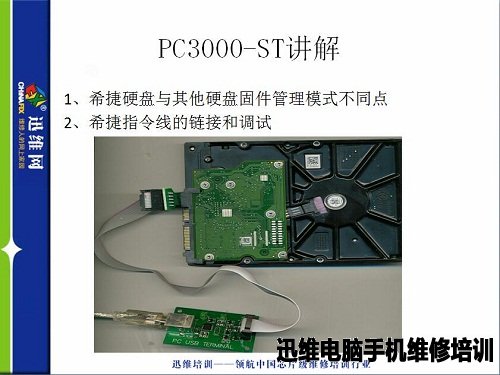

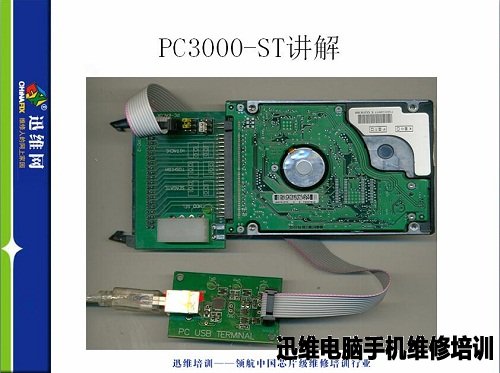

  2、希捷指令线的链接和调试



  PC3000-ST讲解



  PC3000-ST讲解

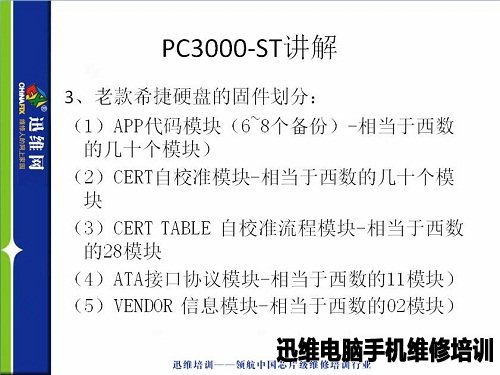

  3、老款希捷硬盘的固件划分:



  PC3000-ST讲解

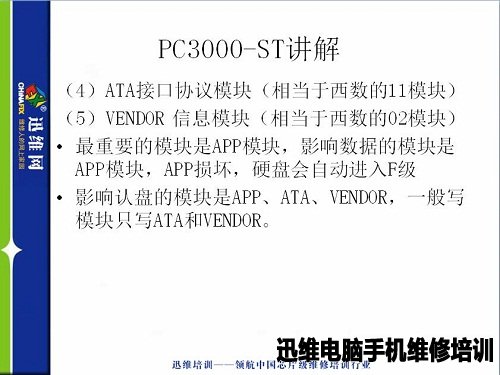

  (4)ATA接口协议模块(相当于西数的11模块)

  (5)VENDOR 信息模块(相当于西数的02模块)



  PC3000-ST讲解

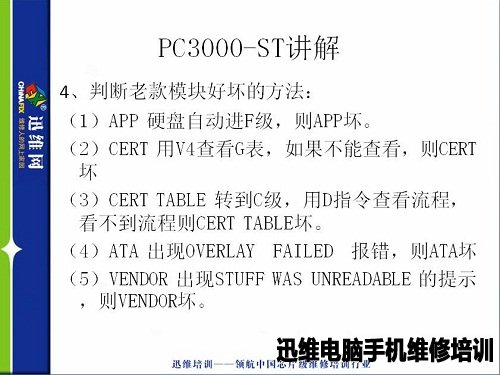

  4、判断老款模块好坏的方法:



  PC3000-ST讲解

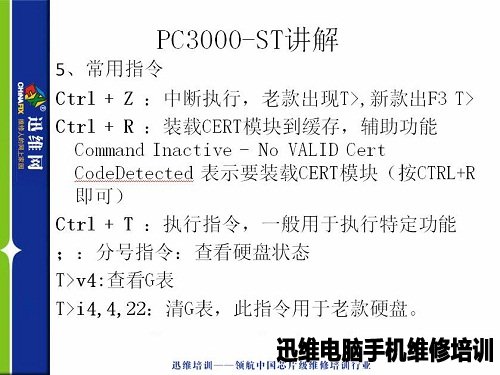

  5、常用指令



  F3T>i4,1,22(清除G表,新款硬盘出现全盘坏道、感叹号时清G表,也就是所谓的ST固件门)

  T>i1,1,22(清除P表)

  F3 1 > N1(复位Smart表:清除Smart表日志,N是大写)有时清除不成功,重新断电加点既可m0,2,2,0,0,0,0,22、重建编译器-解决通病m,6,2,,,,,22m,6,,,,,,22

  2 > Z(关闭电机)

  2 > U(启动电机)

  6、希捷常见错误提示解决方案

  (1)OVERLAY FAILED

  回写原盘的ATA模块,接着通病修复。如果没有原盘的,可以找固件版本号一致,SN号前4位相同的来回写。

  (2)STUFF WAS UNREADABLE

  这是硬盘的通病,做一下初始化硬盘信息,再编辑一下硬盘的ID信息就可以了。

  (3)ErrorReadingReserveTrackDefectList

  读取保留区缺陷列表出错,8成盘片划伤。

  (4)Sweeping189CLY

  断电加电再检测,如果还是有这个错误,找个好盘的SMART 模块来回写即可。

  (5) Failedsyssect. write

  这个就硬盘只读盘错误,点一下只读修复。

  (6)AutoRd Err43/47atXXXXXX

  常说的43/47错误,固件区坏道,认盘和不认盘都会出现这种错误,首先通病修复,不行则反复做只读修复,再通病修复一次,这样做一组就断一次电,然后再来做只读+通病

  (7)INVALID Cert Disk Code - ROM Resident Revision Required Command Inactive - No VALID Cert Code Detected

  盘板不配,读不出正确的 Cert Disk Code,出现INVALID(无效)的提示。更

  换匹配电路板即可

  (8)AGE=4F或者其他

  T级下:N50,,22断电加点即可

  希捷固件门

  7、新款硬盘固件门故障处理

  (一)、出现固件门的硬盘型号:

  (1)3.5寸: 7200.11 ; 7200.12;DM ; DL

  (2)2.5寸: 5400.5 ; 5400.6 ; 7200.1 ; 7200.2 ; 7200.3 ; 7200.4

  (二)、新款固件门硬盘的故障现象:

  1、BUSY灯常亮(一直不就绪)

  2、LBA=0 容量为零

  3、全盘感叹号

  4、全盘坏道

  5、前好后坏

  8、固件门硬盘的处理流程

  一、对BUSY灯常亮的处理 :

  1、断开电机与板的连接(可以用名片纸隔开)

  2、接上数据线,指令线,电源线等待硬盘就绪(红线靠串口数据线位置)

  3、进入ST菜单随便选一家族。

  4、改传输速度为38400(注:必需要改)

  5、在菜单上点“断电”再“通电”(因为,硬盘目前是不就绪状态)

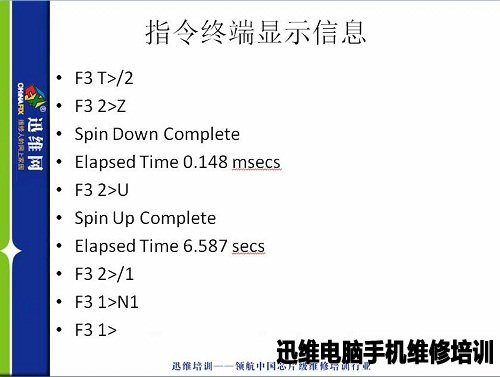

  指令终端显示信息



  6、按下CTRL+Z键,会出现F3 T>

  7、输入/2转到2级

  8、在F3 2>中输入Z让电机停转(Z是大写)

  9、取出名片纸,用螺丝刀装好电路板(轻轻的,不要碰到数据线电源线,不要移动硬盘,万一移动了,或者碰到了,就重新来过。)

  10、在F3 2>输入U 让电机起转

  11、输入/1转到1级

  12、在F3 1>输入N1来复位SMART表

  2、对LBA=0容量为零的处理

  在F3 T>输入m0,2,2,0,0,0,0,22 不行的话,再输入m0,2,6,,,,,22(总共7个逗号)

  F3 T>m0,2,2,0,0,0,0,22

  Max Wr Retries = 00, Max Rd Retries = 00, Max ECC T-Level = 00, Max Certify Rewrite Retries = 0000User Partition Format5% complete, Zone 00, Pass 00, LBA 00008DED, ErrCode 00000080, Format Successful - Elapsed Time 0 mins 05 secs(出现Successful表示成功)

  F3 T>自动返回此处为正常

  3、全盘感叹号(或全盘坏道)处理:

  F3 T>i4,1,22回车(清空G表)

  F3 T>这里是自动返回

  注:以上的m和i是要小写。N要大写

  4、前好后坏的处理:

  F3 T>m,6,2,,,,,22或者m,6,,,,,,22

  F3 T>这里自动返回为正常

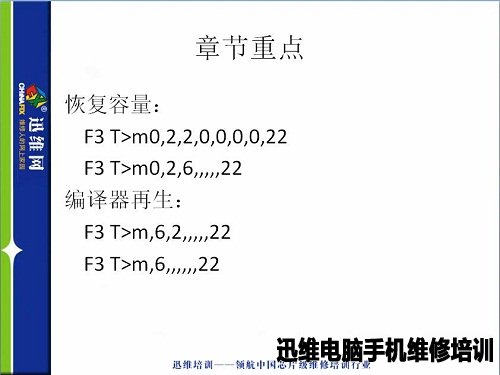

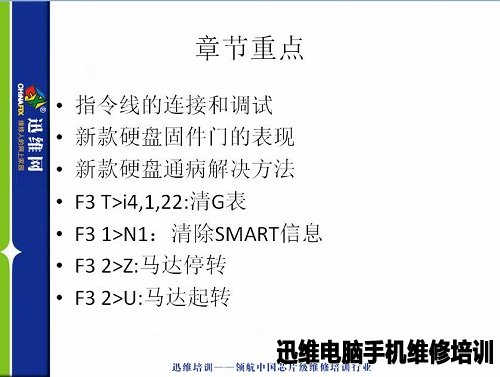

  章节重点
