CPU复位后检修流程

更新时间:2016-01-26 浏览量:573


  1.CPU是否发出ADS信号

  如果CPU不能发出ADS信号-查CPU工作条件:供电、PG、复位、前端总线打值、南桥控制信号DPRSTP#、STP_CLK#、COMP补尝电阻、北桥REF参考电压、GTLREF、依次排除北桥、南桥、CPU座及CPU本身

  如果CPU能发出ADS信号就可以进行下一项检测

  2.CPU是否能抓到LPC_FRAME

  如果CPU不能抓到LPC-FRAME-确定前端总线阻值是否正常,测DMI总线、南桥的LPC总线阻值。依次排除南桥、EC

  如果LPC能抓到FRAME在检测下一项

  3.CPU是否能抓到PCI_FRAME

  如果CPU不能抓PCI-FRAME-确定前端总线阻值是否正常,测DMI总线、PCI总线阻值。依次排除南桥、PCI设备

  如果可以抓到PCI-FRAME进行下一项

  4.CPU是否能抓到内存SM总线波形

  CUP不能抓到内存SM总线波形-刷BIOS、内存SMBUS与桥之间的元件、检查独立显卡PCI-E总线,依次排除南桥、显卡、北桥

  CPU能抓到内存SM总线波形进行下一项

  5.CPU是否能抓到内存数据波、声卡复位

  CPU不能抓到内存数据波、声卡复位-更换内存、测内存与北桥的REF参考电压,刷BIOS、内存总线打阻值,排除北桥(CPU管理内存更换CPU)

  CPU能抓到内存数据波、声卡复位进行下一项

  6.CPU是否能抓到EDID波形

  CPU不能抓到EDID波形-集显:刷BIOS、查北桥集显供电、时钟。更北桥

  独显:刷BIOS、显卡供电、时钟、复位、耦合电容打值,更换显卡。

  PS:少数机器不装屏没有EDID,还有索尼的机器没EDID。

  CPU能抓到EDID波形进行下一项

  7.CPU是否显示

  CPU不显示-逐个排查显卡本身及外设,如网卡、声卡、猫、Cardbus、USB接口

  以上是关于CPU复位后检修流程

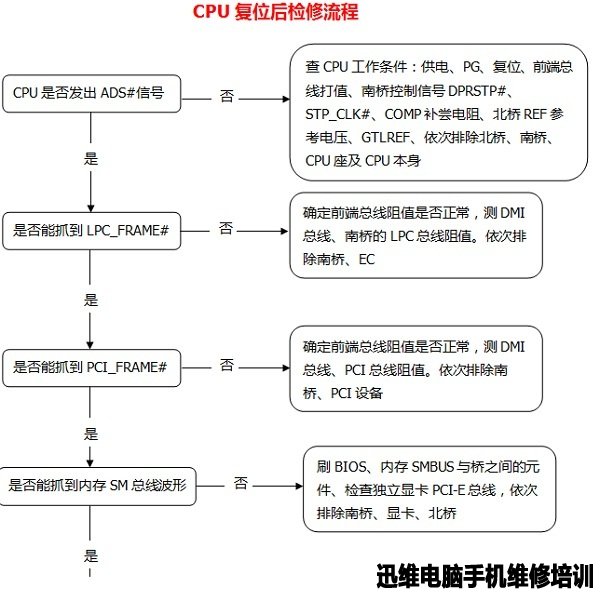

CPU复位后检修流程图一

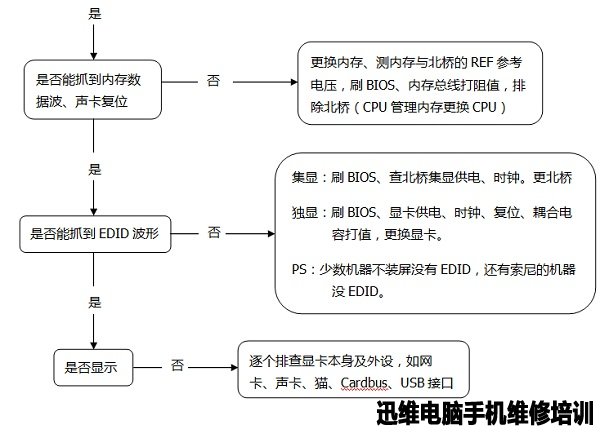

CPU复位后检修流程图二
