联想G475集显板号LA-6755P进水维修一例

更新时间:2017-02-10 浏览量:468

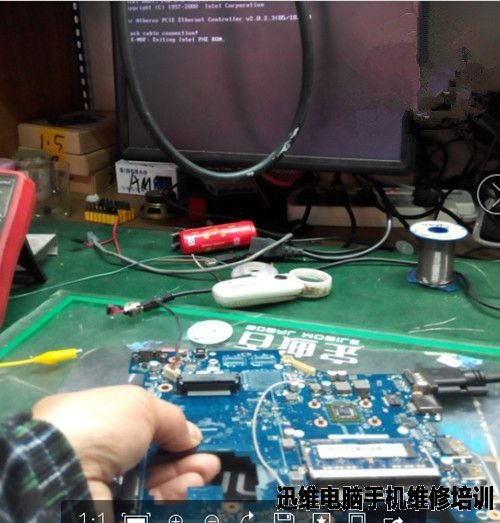

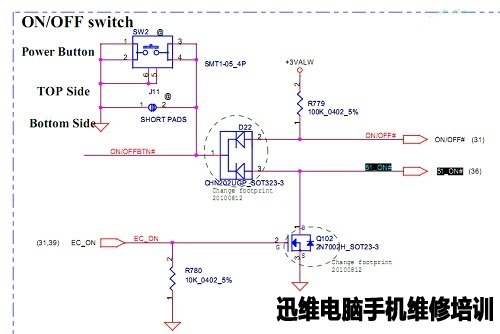

  客户拿来的时候说是进水了,拆机,看到EC旁边很大一块腐蚀,里面还有好多水,清洗烤干,打各大电感对地值无明显短路。上电0.0059,点了一下开关不触发,测试开关SW2有电压,按开关ON/OFFBTN#信号高低高跳变正常,测EC_ON无电压,查EC_ON来自EC102脚无外部上拉,应该是EC内部发出的,正常情况下应该是EC收到跳变的ON/OFFBTN#信号后便会发出跳变EC_ON。

联想G475集显板号LA-6755P进水维修
联想G475集显板号LA-6755P进水维修(图1)

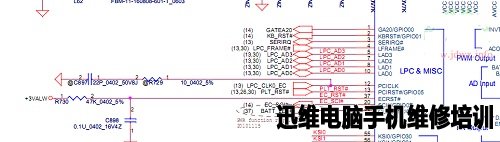

  接下来查EC的工作条件,供电正常,37脚复位信号EC_RST#没有,此信号由+3VALW通过R730提供。测R370另一端有3.3V,看来不是电阻坏就是EC坏。拿放大镜看了一下感觉好像是电阻脱焊了,将电阻取下测量阻值正常,清理焊盘重新焊上,EC_RST#出来了,待机电流上到了0.046,感觉有点高,解发开关上到0.246掉电再触发,感觉是有供电没出来。

  反复开机测试,当量到PC606时发现一个很奇怪的现象,就是待机的时候有1.5V,触发后电压就没了。查RT8209工作条件,电源正常,触发后EN有高电平,莫非是短路了?打值好像又正常,烧下吧!电流调到1A,电流0.04,应该不短路啊!

联想G475集显板号LA-6755P进水维修
联想G475集显板号LA-6755P进水维修(图2)

  放了一天,第二天没事又拿出来插上可调电源,过了一会儿摸到主板好像有点热,低头一看就是PU601的位置,莫不是芯片坏了?先换了再说,换了后待机电流0.012,看来真是有问题,触发上到0.3几还是掉电,测PC606处电压没触发为0,触发后1.5V正常,这边应该是没问题了,为什么还是开不了机?

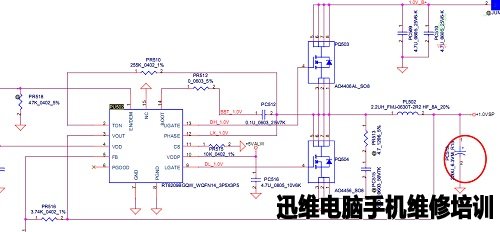

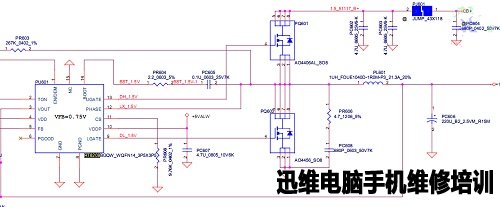

  继续测供电,测到PC513处没有电压,查RT8209 1脚开启有电压,4、10脚无电压,10脚VDDP由+5VALW直接提供,直接从PC416正极飞了一条线过去,电压出来了,触发电流上到0.4不掉电了,插上内存,电流一路欢快地跑了上去,终于好了。

联想G475集显板号LA-6755P进水维修
联想G475集显板号LA-6755P进水维修(图3)

联想G475集显板号LA-6755P进水维修
联想G475集显板号LA-6755P进水维修(图4)

联想G475集显板号LA-6755P进水维修
联想G475集显板号LA-6755P进水维修(图5)
