ThinkPad X200进水导致加电不显维修案例

更新时间:2017-02-28 浏览量:490


  机器型号:ThinkPad X200
  版号:07226-2
  芯片组:ICH9-M
  故障:加电不显(拆出来是进水)

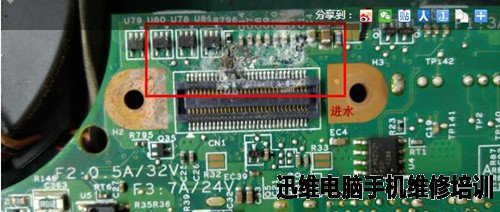

  一看ThinkPad X200,感觉有点不好修,不管了,先检查周围,没问题,插上电流表,开机,咦?电流指示针快到1A以上左右摇摆,心想说应该跑马了才对啊,怎么屏不亮呢?眼睛仔细看屏,发现屏里面谈谈的LOGO标识,拆完键盘,一拆屏线接口,傻眼了。

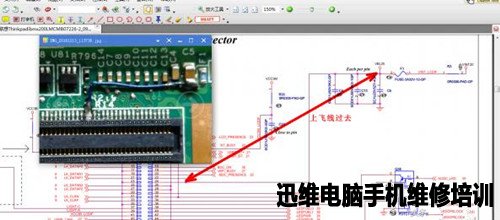

  我用手机拍下来,然后用洗板水慢慢刷,发现主板的屏接口的断线了,上图纸一看,恩,有办法了。

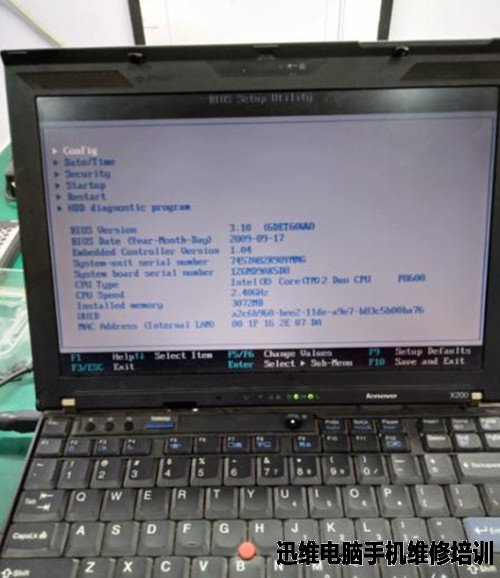

  处理完毕后,并清洁屏线接口的进水痕迹,插上,点亮,OK。


  总结:暗屏是19V给屏供电的线路断线了,上飞线即可。

  ThinkPad笔记本电脑维修系列专题帖http://www.xinxunwei.com/bjbwx/01036840.html
