新年一帖:联想Y460不触发维修

更新时间:2015-03-02 浏览量:1196


一台联想Y460的机子,由于机子客户拿走了,当时没有拍照,所以只能上传图纸图片了,将就着看吧,过程还是很精彩的。 根据客户的描述是,偶尔能开起机子,然后能正常使用,关机后就不能开了。当时我的想法是,难道是开关的问题,拆好机子后就先测量了下开关,果然没那么简单,开关是正常的,那就先测量下待机电压吧。

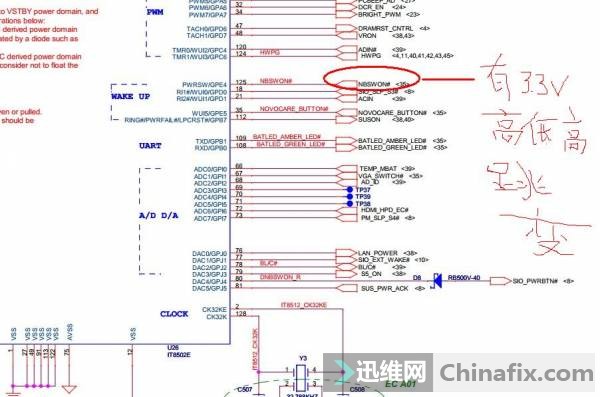

  实际测量待机3V 5V正常,这样子的话就只能刷个BIOS先了,联想不触发跟BIOS有点关系的,在笔记本维修培训论坛下好bios,BIOS刷完后,故障一样,那排除掉了。测量下EC的条件吧。EC的供电,复位,时钟都正常,125脚开关按下去后也有3.3V的高低高跳变。




  正当我在准备测量其他的时候,看到BIOS电池在那,随便用万用表一点,发现BIOS电池为0V,马上拿个新的BIOS电池换上去,按开关#24 触发了,搞半天是BIOS电池没电了,导致的不触发,于是乎装一半机子上硬盘测试,你以为到这里维修就结束了吧。

  我把机子放一边放着歌曲试机,然后另外在拆别的机子,大概有1个多小时,机子突然断电了,再次按开关也不能触发,测量3V5V都还有,BIOS电池也有3.3V的电压,晕,于是我把电池拔了放下电在插下,依旧不能触发,看来还没好呢。 到这里你们估计是哪里有问题呢?

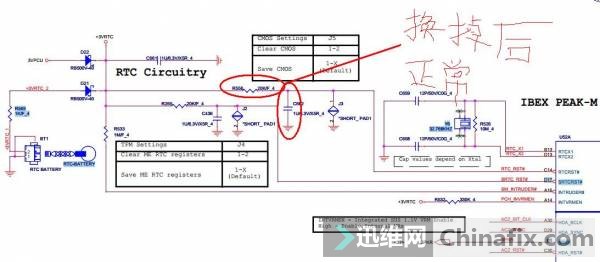

当时我想BIOS电池的电给放光了,应该跟它有关系的,于是就顺着这条线索查下去。当查到R556时,发现一边有3.3V,一边只有0.67V,这个是RTC复位信号,


难道这就是问题的关键所在,不管了,我连电阻都不测试了,直接换掉,把连接一起的电容也换了,换好后测试,电压恢复到2.87V,迅速装上开关,一按马上就触发了,不放心,连续给测试了十几遍开-关-开-关,之后装机起来测试,一切正常,到这里维修结束了。




小 结:这机子原本的故障就是RTC复位有问题,导致了南桥不能正常工作,从而导致不触发。

文章来源:迅维网
http://www.chinafix.com/thread-840289-1-1.html
