联想Y460闪白屏有时花屏、黑屏维修

更新时间:2015-03-19 浏览量:971

机器型号:联想Y460
机器板号:DAKL2BMB8F0



故障现象:机器不定时的闪一下白屏有时会闪花屏,严重的时候黑屏了。经测试,屏没有问题,屏线没有问题,那就查查主板了,

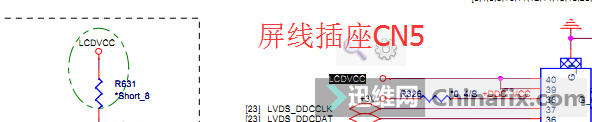

经测量LCDVCC(3.2V)电压在屏幕闪烁时电压下降有时会消失,

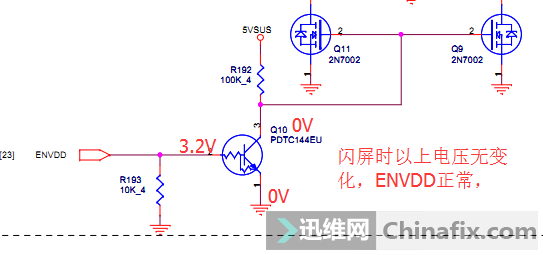

闪屏时Q10三个引脚B=3.2V, C=0V,E=0V,电压无变化,确定ENVDD信号正常,

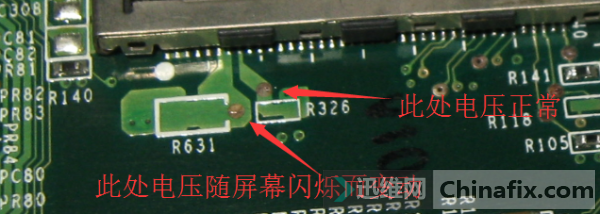

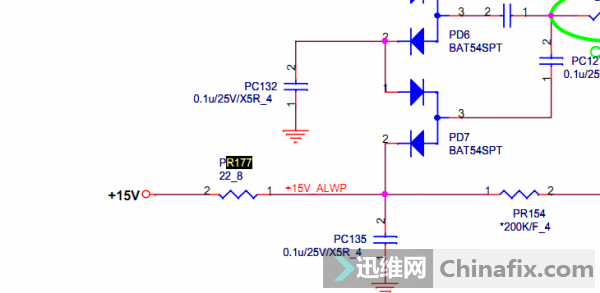

经测量故障时R188上端的15V电压波动厉害,偶尔会消失,应追查查15V电压形成电路,由于在电脑维修培训网没有找到点位图,只能盲查了,只要找到PR177就好办了,



翻开板子发现有进水痕迹,清洗完后,查看周围只有一个电阻PR274腐蚀的厉害,查图看看是否和15V有关系,

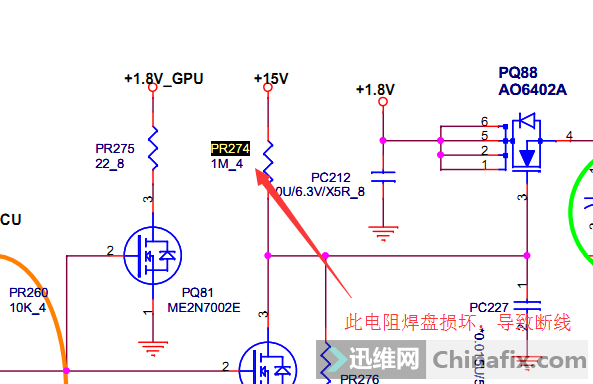

这个PR274确实和15V有关系,

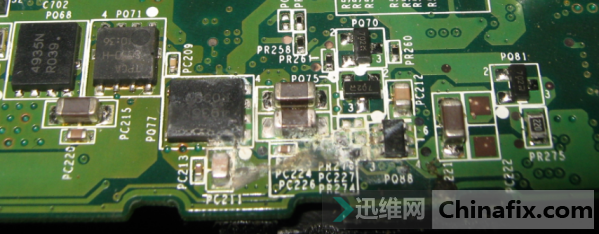

以上为电路板的背面 进水部位,

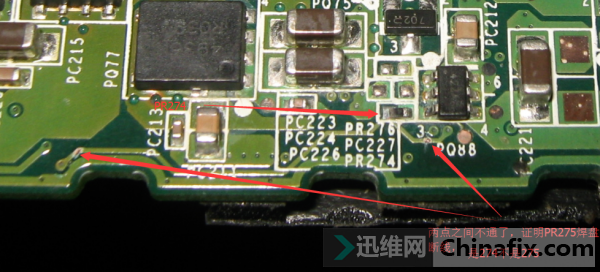

经测量上图两点之间已经不通了,PR274一端焊盘已经腐蚀开路,

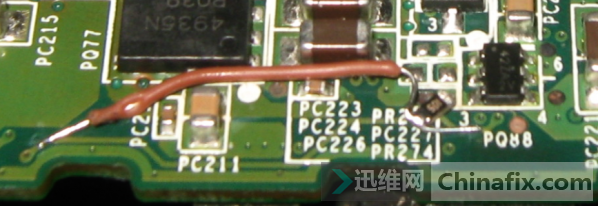

跳线解决,换上1M电阻。

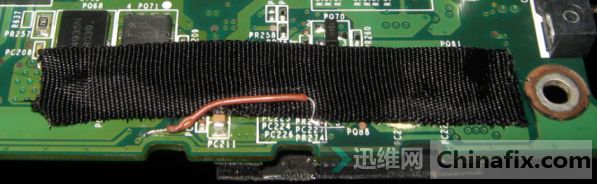

隔离好,包上以防短路,

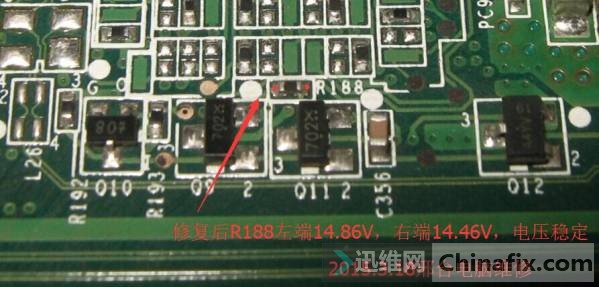

修复后复测R188两端的电压左边14.86V右边14.46V,

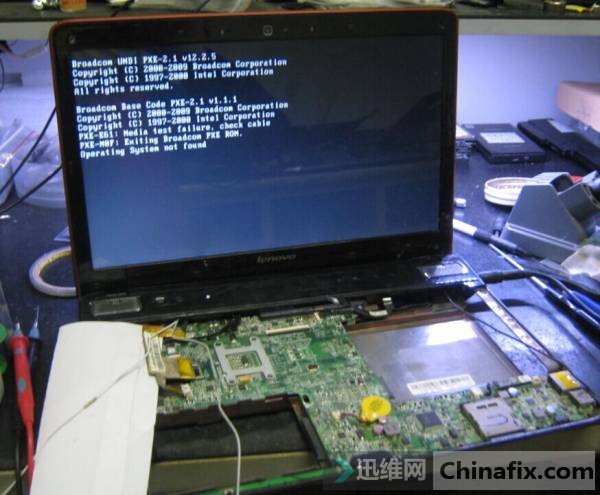

亮机图。

文章来源:迅维网
http://www.chinafix.com/thread-845922-1-1.html
