东芝手机TF卡损坏数据恢复方法

更新时间:2016-04-09 浏览量:457


  型号:东芝16GTF卡

  东芝手机TF卡损坏数据恢复维修过程:

  数据恢复工作中经常会遇到手机的TF卡损坏无法识别,或者没有容量等物理故障,出现这种故障软件是无法解决的,只有读取内部FLASH芯片的数据进行分析重组,但是由于TF卡是个很小的一体化的闪存存储器,不能像普通U盘那样拆下FLASH芯片进行原始数据读取,如图:

手机TF卡 图一

  从图中可以看到,除了标准的TF卡金手指的接触点,没有任何可链接处。好在厂家一般都在背面预留了FLASH引脚点,我们只需要将背面打磨开来了,就可以看到这些点,再通过飞线到逻辑分析仪,进行FLASH功能引脚定义判断,测出定义后,再把这些点按照定义链接到PC3000 FLASH数据恢复设备进行原始数据的提取,提取芯片原始数据后,再分析算法,最终重组出正常我们看到的数据。

手机TF卡 图二

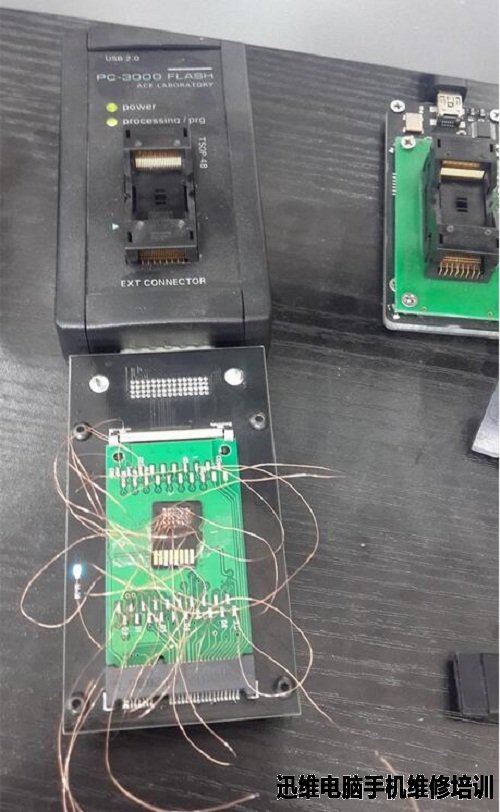

手机TF卡 图三

  上面两个图已经完成手机TF卡损坏数据恢复的两个步骤,定义分析和读FLASH芯片内原始数据,接下来就是进行算法分析。

手机TF卡 图四

  我们正在恢复的这款“东芝16GTF卡”它的算法是:首先去除TLC芯片磨损平衡,然后由于主控是动态异或运算加密,我们再去掉动态XOR,接着页编译,然后分离结合,由于是两个DUMP,所以后面要结合两个DUMP为一个DUMPS,最后一步剪切掉多余的块。

  完成上面的算法后,就是我们所看到的正常数据了。
