ThinkPad E550显示屏不亮故障维修一例

更新时间:2017-04-11 浏览量:2615

  此机器故障为显示屏不亮,据客户交代外接显示器是可以进系统的。先拆屏框,用手机上的手电筒在液晶屏背面照射确实能看到系统里的画面,说明屏幕背光没有开启,这是典型的暗屏,屏幕不亮故障。

ThinkPad E550显示屏不亮故障图
ThinkPad E550显示屏不亮故障维修(图1)

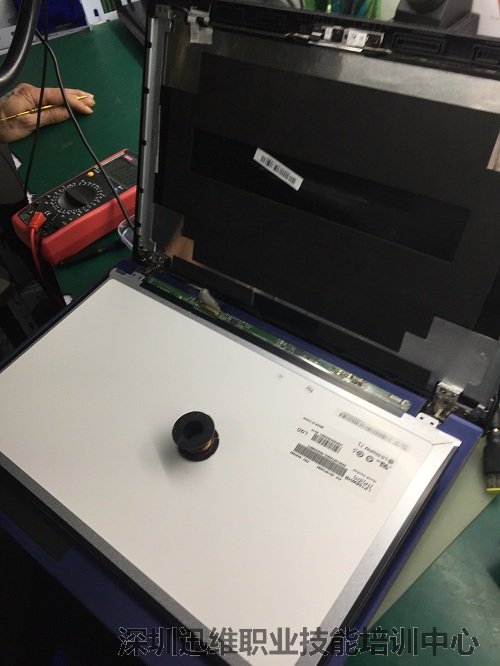

  拆出屏,发现此屏接口为30针的LVDS接口,找到30针LVDS引脚定义图如下,对照图纸测了下关键的测试点。

ThinkPad E550显示屏不亮--LVDS引脚定义图
ThinkPad E550显示屏不亮故障维修(图2)

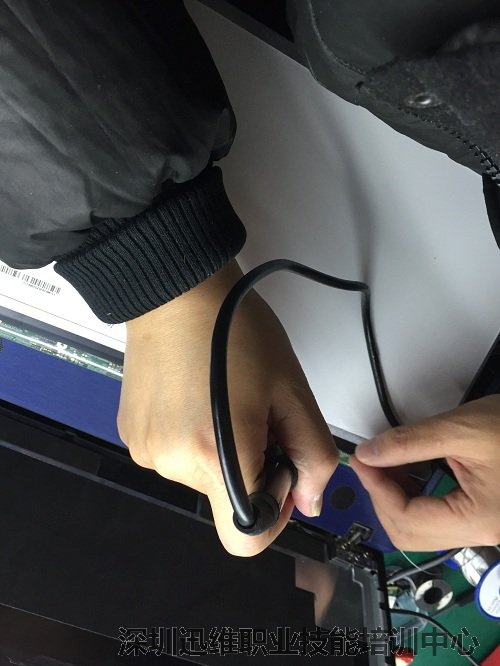

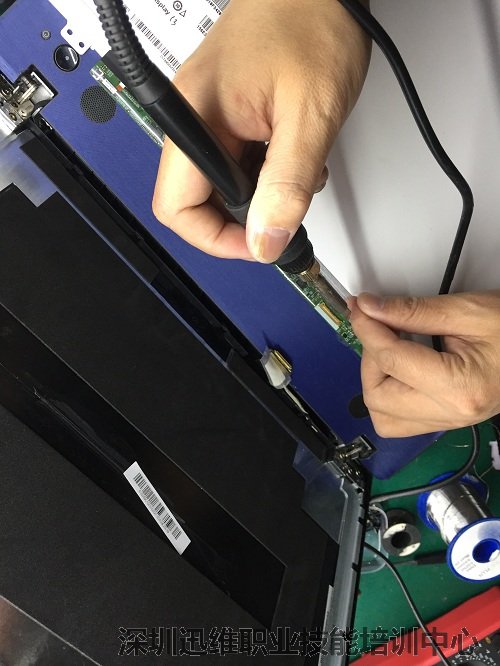

  发现屏升压已满足,但是22脚背光开启LED_EN为0V,23脚亮度调节LED_PWM为3.3V,很明显是屏背光开启信号没有,直接从屏接口3.3V供电保险处飞线至第22脚,再次上电测试,完美亮机!

ThinkPad E550显示屏不亮--检测图
ThinkPad E550显示屏不亮故障维修(图3)

ThinkPad E550显示屏不亮--检测图
ThinkPad E550显示屏不亮故障维修(图4)

ThinkPad E550显示屏不亮--检测图
ThinkPad E550显示屏不亮故障维修(图5)

  此处需要注意:如果是亮度调节信号没有,也会造成显示屏不亮,暗屏的现象,但是它是可以用背光开启信号来飞线的,反过来就不行。也就是说开启信号可以代替亮度调节,亮度调节的信号却不能用来飞线,因为开启信号工作所需要的电流功率要比调节信号高!

ThinkPad E550显示屏不亮--亮机图
ThinkPad E550显示屏不亮故障维修(图6)

  ThinkPad E550显示屏不亮故障维修到此结束!
