联想S400大短路不好惹维修案例

更新时间:2016-04-13 浏览量:335


  机型:联想S400

  板号: LA-8951P

  芯片组:HM7X板载I3独显

  故障:大短路

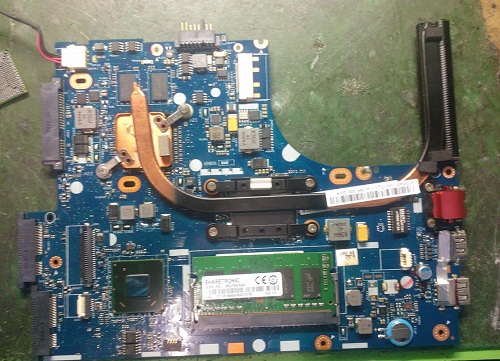

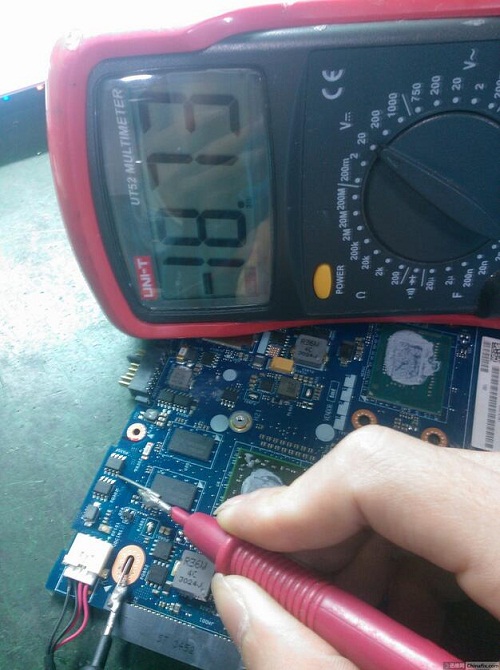

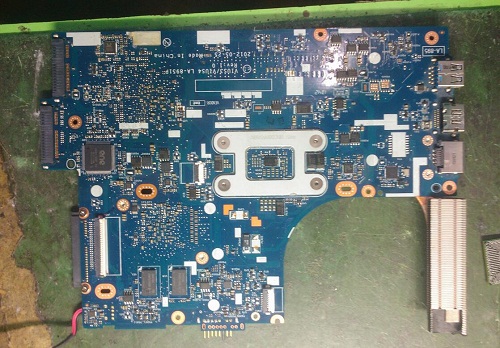

  主板正面:

联想S400图一

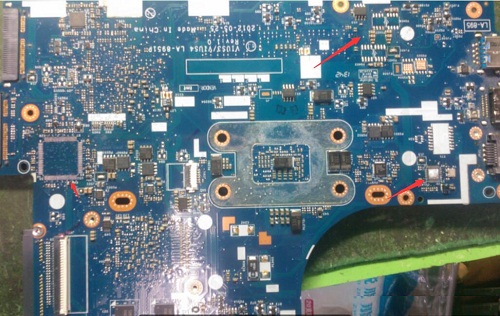

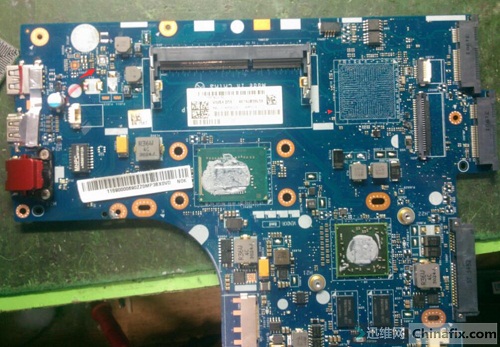

  主板反面:

联想S400图二

  这台联想S400接手发现大短路心里并不激动,知道这台联想S400保护做的相当垃圾搞不好就直接报废,修过这个大短路的或许知道,反正我遇到几台大短路基本3V也短都没少坏东西。

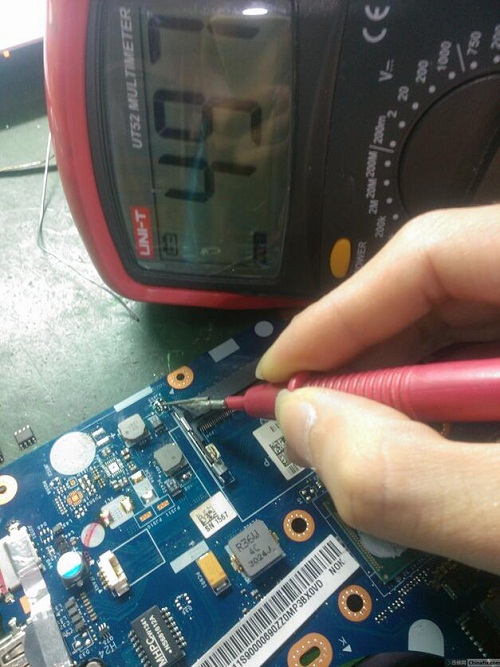

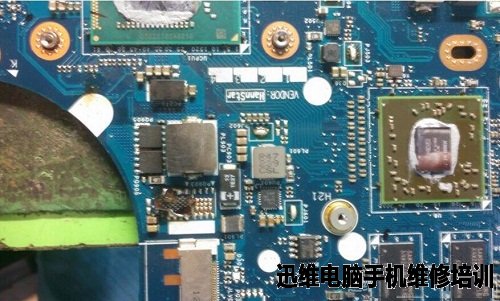

  这个不列外3V上官击穿3V电杆1.05V电杆短路。

  烧机东西拔完3V阻值恢复正常。

联想S400图三

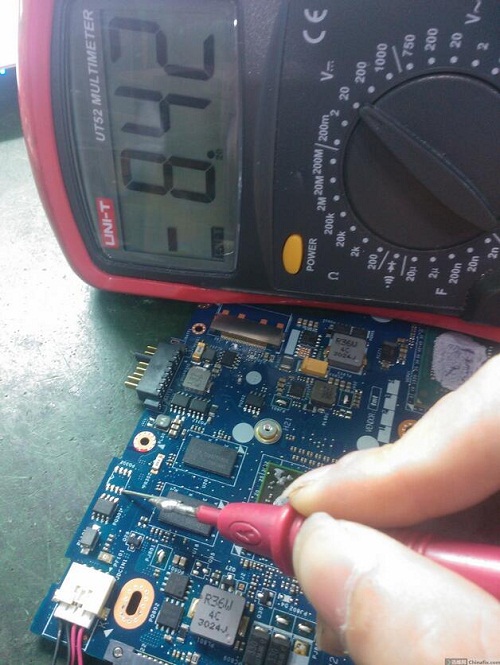

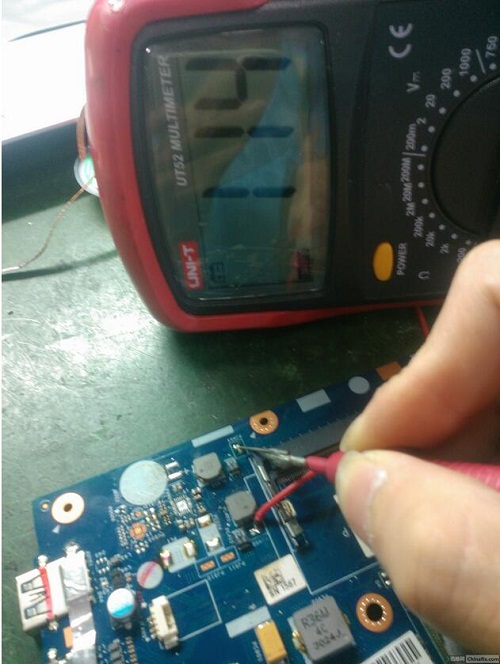

  3V阻值正常了5V阻值还偏低。

联想S400图四

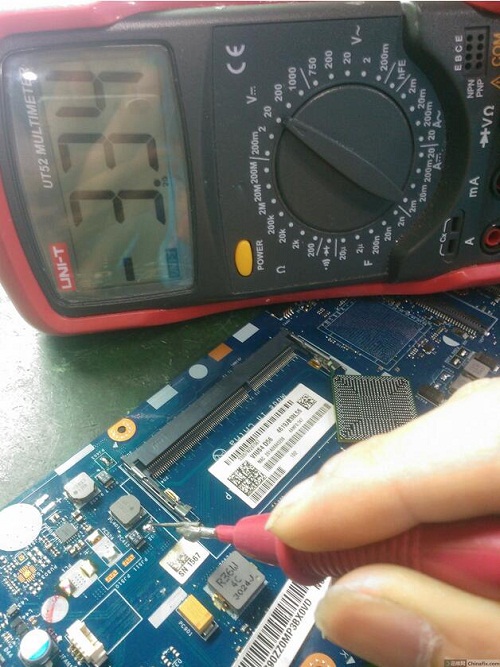

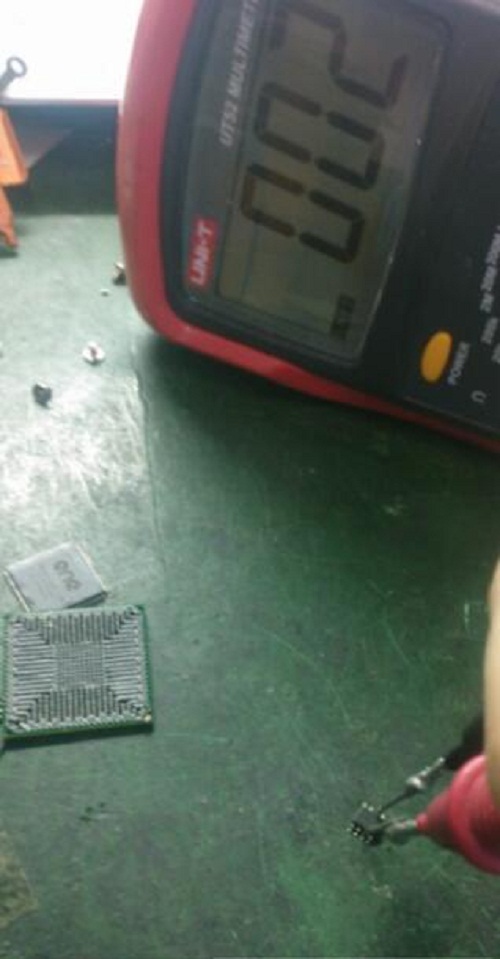

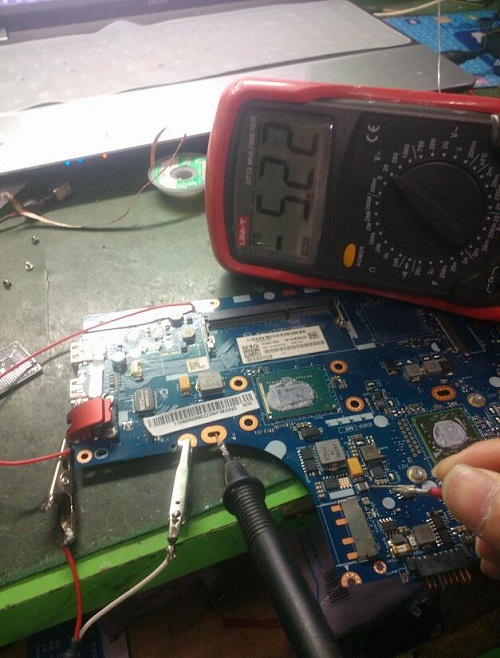

  接着烧3.3V接上电流0.6左右摸不出发烫,直接加到5V一下子5A过后电流0000了看来是烧穿了。

联想S400图五

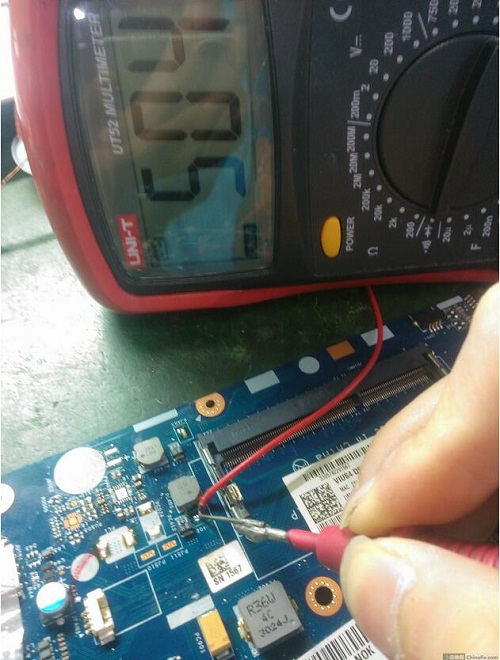

  拔了管子阻值恢复正常

联想S400图六

  公共点、待机跟1.05V短路全部排出后零件拔了的板子。

联想S400图七

联想S400图八

  还有就是小板上的读卡器芯片也没逃脱。
  后面就开始补件,先把待机弄出来先补完待机相关的料件,待机就出来了。

联想S400图九

  然后就上桥,桥做好再次打值没问题就插电无意间看到插电瞬间电流表过流灯亮一下但是待机正常还可以触发,过流灯亮应该19V那边还是存在问题的这是板子反过来测一下隔离管G级。

联想S400图十

  这款机采用的是双P沟道管G级18.7说明隔离不应该打开,为啥公共点正常工作,拔电直接拆掉第二个隔离管在通电测G级。

联想S400图十一

  电压正常不用说了,就是P沟隔离管击穿了。

联想S400图十二

  测管子完全击穿导通。

  装上好管子上电、亮机慢,而且过来LOGO屏就黑了,这个好办、换了桥的嘛,合一个处ME进去问题就解决了。

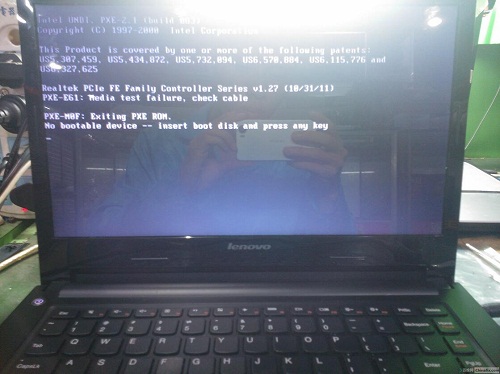

  亮机图:

联想S400图十三

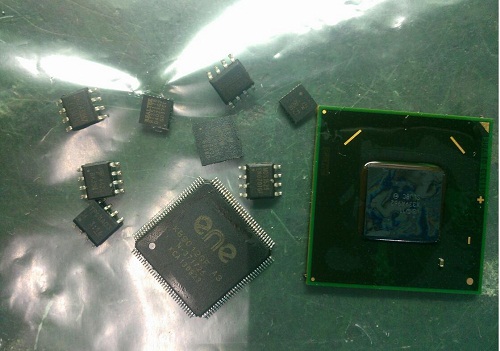

  换下的芯片集体埋葬:

联想S400图十四

  在附上一块材料板,上次修的CPU挂了就直接让客户换板了。

联想S400图十五

这款机有AMD跟英特尔的只是芯片组不一样其他都一样,也修过AMD的一样跟这个烧坏差不多的东西,不少师傅应该都修过这款机吧。
