三星R428进水机之心酸维修
更新时间：2015-07-22 浏览量：554

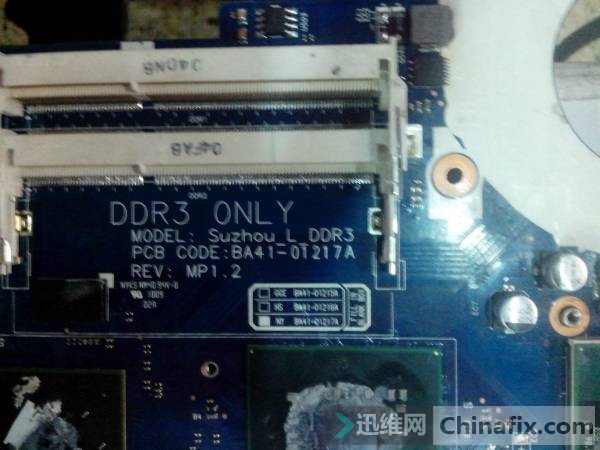

此机器耗时3天 真所谓心酸的维修路，机器板号 BA41-01217A
机子拿来的时候进水的地方已经处理过了 上家说CPU供电那一块进水(进水的货 难啃啊！！！)好吧 ！ 既然是进水的 那就先烤烤快进水）不戳不要紧 一戳乖乖啊 对地短路啊 拆CPU供电芯片无果，拆上官无果 ，无意中看到NEC大电容难倒是它，想到就干拆掉，不短了。以防万一把能看到的电感都戳一下，没有发现短路。

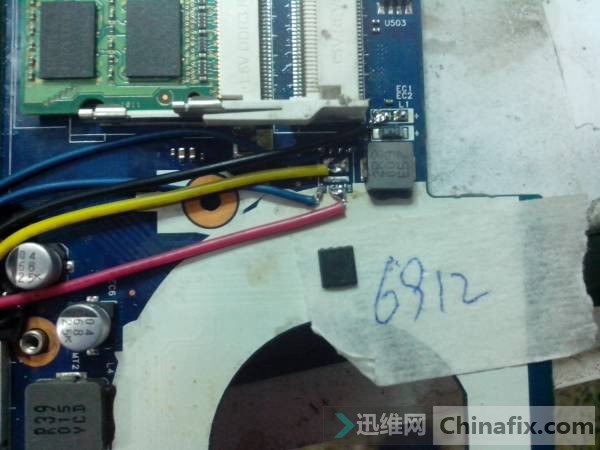

满怀希望的上电 5A 什么情况 刚刚测电感不短啊（看到这里有的大神知道问题在哪了），问题在哪，这个问题一般都在PWM上管 ，怎么快速判断哪个上管（一个表笔接公共点，就是PWM上管的D极另一个表笔测电感）侧到L1的时候短路，在测Q548 aon6912 D极到L1短路，拆下6912测试L1阻值正常，再看在电脑维修培训网下得电路图这是个双MOS管，找料板AON6912，没有这个管子，经常逛笔记本维修培训论坛也看到过大神2个N沟道改MOS管，我也改一个（因为客户比较急手里也没有）上图看看：
这一次满怀希望上电 上到0.6-0.8 心里凉了半截（进水机没有这么简单，测电压都有了 内存 cpu，电压也有，测试PLTRST# 3.3v cpu_PWRGD 也有复位，有了不代表100%前面的正常（这里买个关子） ，看图纸发现了好东西，有时序图（现在好多图纸都没有时序图啊），既然有时序图那就按时序图测试，只要测试时序图上面能测到的信号到测了电压正常（没有波波，只要是有电压暂时认为正常），时序上面测试没有发现问题（当时就有想加焊NB 和显卡 万幸没有加焊）。
本子放哪里 人出去散散心，过一会回来想想既然是进过水，是不是哪里断线或者腐蚀了，用放大镜看也没用发现问题（因为之前有腐蚀的地方都清理过了）， 一不做二不休我就把所有的PWM供电芯片的供电输出 PG全部测试一下（漫长的测试中），当测到U502的时候问题来了，供电输出正常 ，测到PG 第6脚POK电压0v R557二脚都为0V，再看R557 P5.0V_STB脚有点腐蚀，直接飞线到R6（5v） 测试电流 刷刷的上去了，VRM3_DDR_PWRGD这个信号直接到CPU的。，这个电压不正常 CPU就是收到CPUPWRGD和cpurst他也不工作）。
测试电流刷刷的上去了，接外接正常，上内屏，暗屏（还有问题），暗屏修吧，测试J500， 测到123没有电压它是由Q501过来，Q501由Q505控制的，测试Q505 G极没有电压， r516有3.3v ，直接拆Q505 在测试G极3.3正常，果断换掉测试q501 D极还是没有电压没有测S极，19V D极5V左右，换掉Q501正常，测试电流刷刷的上去了。
内屏亮的时候（差点把我吓尿了，亮线 ，跟上家沟通亮线原先就有 ，）要是屏在坏客户就不太想修了，那我们不就是白忙活了。
上电测试，有5分钟吧，啪 ， 一下断电， 在上电大短了，拆机测试因为之前改上下管AON6912 ，直接测试Q548(6912) ，D极到S极短路了，难倒我改的双MOS管不行，又烧了， 看来我改的双MOS管不行啊 ，看论坛也有R428 改的双MOS管，也没有问题啊 ， 装上6912 上机测试，外接OK ，内接不行，而且外接亮（要上电15-25秒），这不正常啊 ，在测电感（这是习惯性测试），真让我测出问题L1短路但是待机，正常啊，上电也没有大短啊 ，好久才亮也不见短路啊（换过6912 换过U502 51117）。 放一会在测又不短了，在通电外接好久才亮（SB温度有点高，断电在测 L1又短了。（看到这里大神也应该知道哪里了， 重点排查装换电路（P1.5V_AUX电路）， 测到Q543 S极短路，拆下测试S极P1.5V短路 。

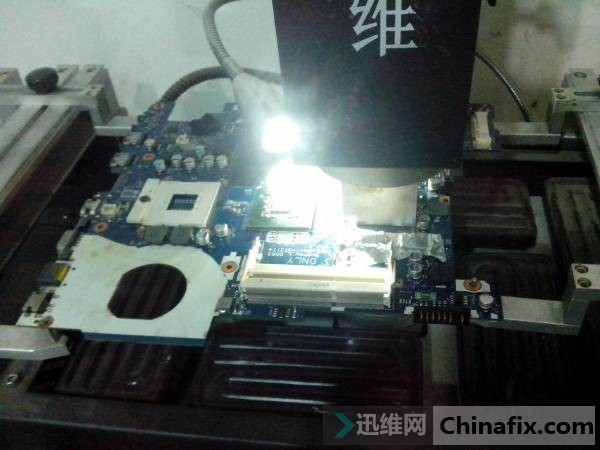

P1.5V最终进了南桥 （南桥有问题为什么外接亮啊），不死心对着P1.5V加电烧鸡大法，SB发烫，换南桥SB 。
上机OK ，测试一天没有问题才让拿走 。
小结：R428进水机，NEC大电容坏，u502六脚POK断线 ，Q548（6912）坏 ，暗屏，Q505 Q501坏 ，南桥坏，这里有个问题南桥坏怎么外接还亮，是不是南桥坏才把6912弄坏的或者6912坏把南桥搞坏的，外接亮内接不亮SB是不是也有可能啊 ） 。
