飞线搞定IBM X230不加电故障

更新时间:2017-04-27 浏览量:1037

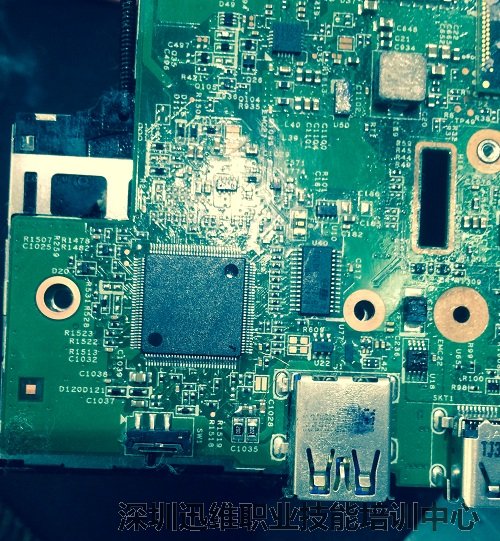

  同行送修的IBM X230不加电,测主板上关键测试点对地阻值均正常,接电源发现20V到第一个MOS管就过不去了,G极与S极电压相等,IBMX230笔记本主板,它的电路工作原理应该与IBMX200,X201相似。

飞线搞定IBM X230不加电故障(图1)
飞线搞定IBM X230不加电故障(图1)

飞线搞定IBM X230不加电故障
飞线搞定IBM X230不加电故障(图2)

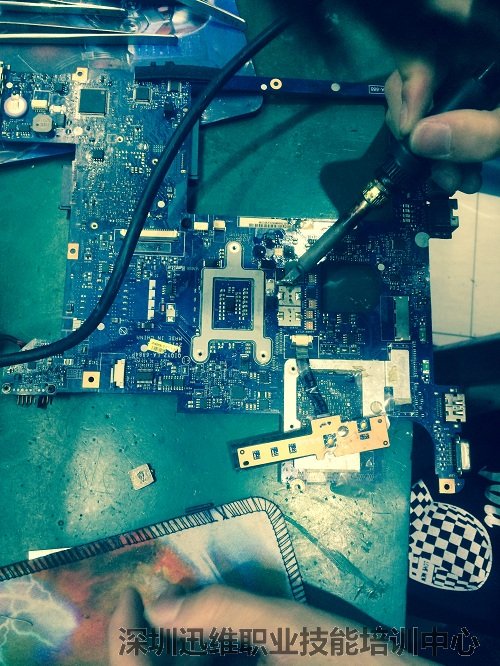

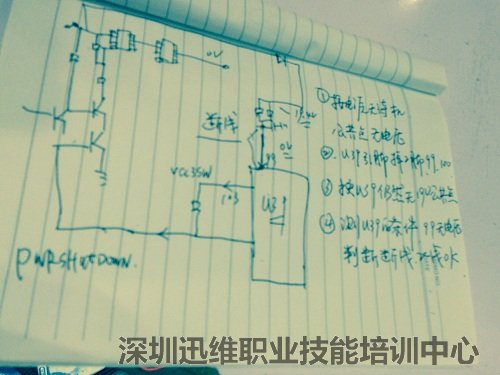

  找到电路图和点位图,打开电路图追踪发现Q51的G极,最终受控于U39的97脚发出的-PWRSHUTDOWN,此信号正常应该为3.3V才能让Q60导通,让Q51的G极串连的电阻分压,才能让Q51导通。实测发现-PWRSHUTDOWN此信号为低电平,再测U39的时候发现引脚上有异物,用洗板水清洁的时候发现,99,98脚腐蚀,一碰就掉了,很明显U39芯片坏了。

飞线搞定IBM X230不加电故障(图3)
飞线搞定IBM X230不加电故障(图3)

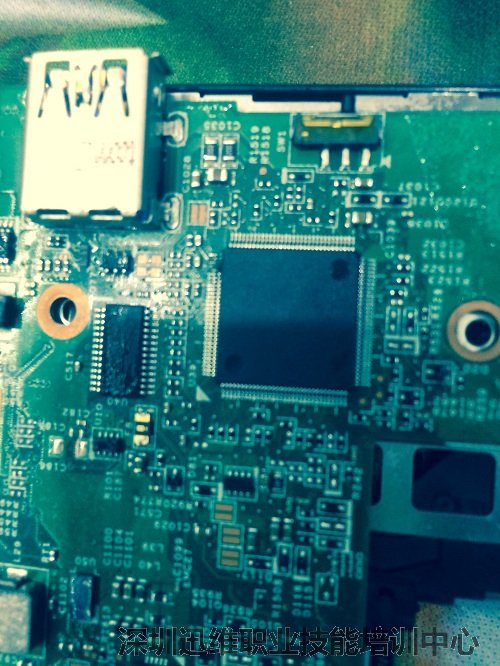

  在淘宝上订了U39芯片BD4177KUT,回来换上以后接电源测试,发现还是不加电。仍然是20V到Q51这里过不去,再测U39的97脚为0V,IBM T6以后的机器保护电路都做得比较好,只不过早期的保护电路控制的芯片叫TB62501,后来芯片了随着机器档次提升,保护电路的工作原理不变,到了IBMX230上芯片的引脚定义完全不相同了。

  通过电路图上可以看出,99脚为20V供电,103脚为VCC3SW 3V输出,与早期的U61上的引脚标识和功能定义一样。用万用表测试发现99脚的供电竟然为0V,20欧电阻上的电压正常,断电用二极管档测确认断线,用专用线飞线,再次接上可调电源,电流表指针刷上到0.6A左右,然后掉电重启。

飞线搞定IBM X230不加电故障(图4)
飞线搞定IBM X230不加电故障(图4)

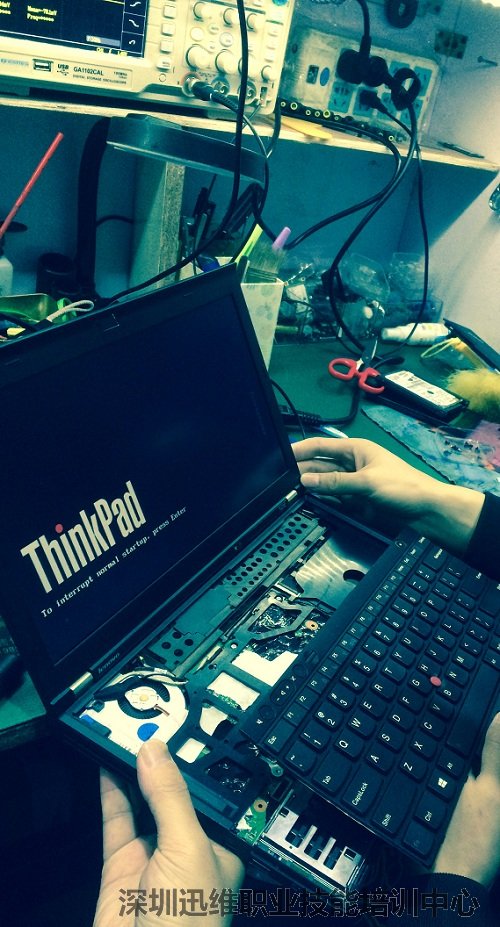

  到这里基本上修好了,IBM的笔记本修完,第一次通电会反复重启三次才能亮机。

飞线搞定IBM X230不加电故障(图5)
飞线搞定IBM X230不加电故障(图5)

  故障总结:IBM X230由于U39芯片的20V供电断线引起的不加电故障。故障难点就是IBMX230相对此前的X200,X201的板型和电路都发生了很大的变化,只要我们能分析工厂电路图,搞懂上电时序和对应的保护电路,就不惧各种故障。
