苹果MacBook跟普通笔记本详细对比,电路设计上的优缺点,一目了然

更新时间:2021-05-31 浏览量:232


  苹果笔记本和其它笔记本主要在系统平台、硬件组成以及设备生态方面存在区别。

  系统平台上,苹果笔记本搭载独家Mac OS X系统,其它笔记本多为Windows或Linux系统。

  硬件组成上,苹果内置部分独家芯片,而普通PC笔记本多为第三方方案整合。

  下面从4个方面来详细说明一下苹果笔记本和普通笔记本到底哪些地方不同。

一、硬件区别

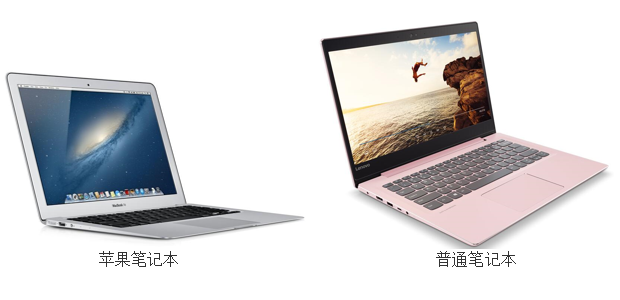

  1.苹果笔记本外壳采用全金属材料,普通笔记本多数采用塑料外壳。散热的话金属外壳会更好。

苹果MacBook和普通笔记本的电路区别 图1

  2.苹果笔记本内置部分独家开发的芯片(比如苹果专用的EC、WiFi模块、用于指纹和各种安全加密的T2芯片、ARM架构和苹果处理器等);普通笔记本内置的芯片多数都是由第三方厂商提供的(品牌笔记本其实都是对各个硬件的方案整合)。

  在硬件升级迭代的难度上普通笔记本更低,普通笔记本的CPU、内存和硬盘有一定的升级、降级空间,而苹果笔记本的升级空间非常有限。


苹果MacBook和普通笔记本的电路区别 图2

  通过以上两张不同的主板对比,不管是苹果笔记本主板,还是其它笔记本主板,电子元件的分布密度都比较高,基本上是板载内存、板载CPU。对于维修人员来说,在焊接难度上面可能苹果主板上的元件焊接难度稍大些。

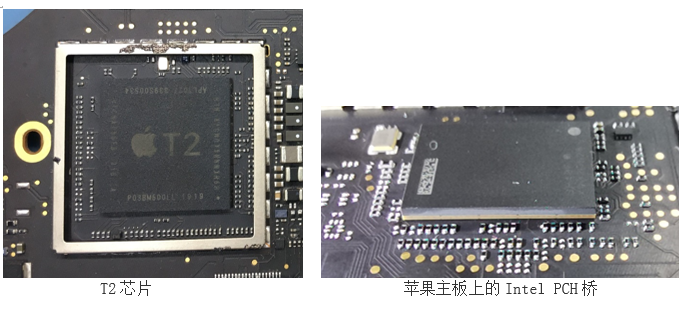

  3.另外,苹果主板上的部分芯片是双层或多层封装,比如T2芯片、硬盘主控、PCH桥、M1处理器,这点和手机上的部分芯片类似。然而普通笔记本主板上却很少见到这种封装的芯片。


苹果MacBook和普通笔记本的电路区别 图3

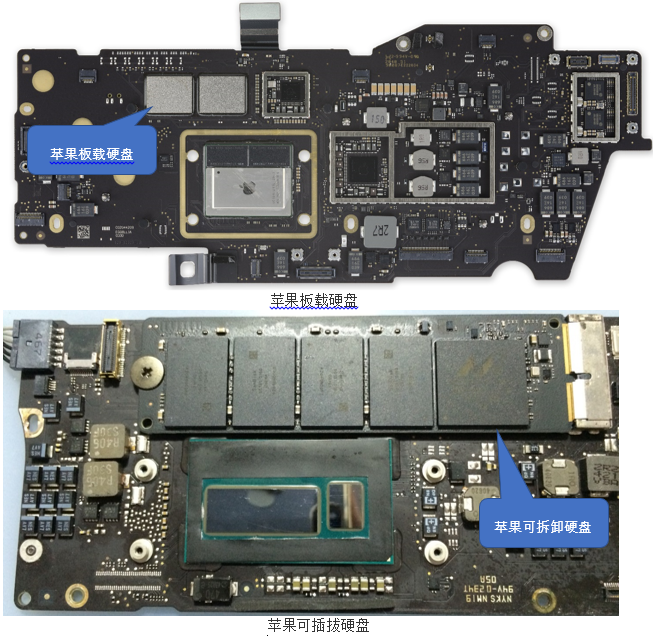

  4.在硬盘存储方面,苹果笔记本和其它笔记本都采用了板载硬盘和插拔式的设计。

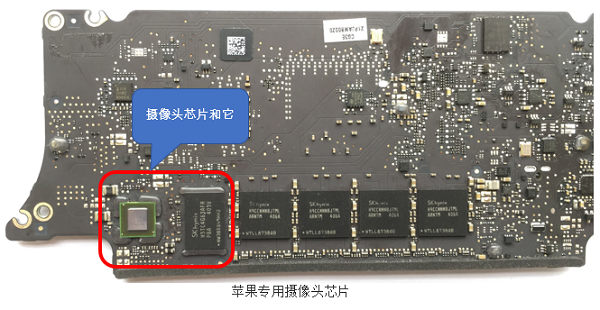

  5.苹果笔记本有专用的摄像头控制器,可能用于支持Face time,而其它笔记本的摄像头基本上走USB总线。

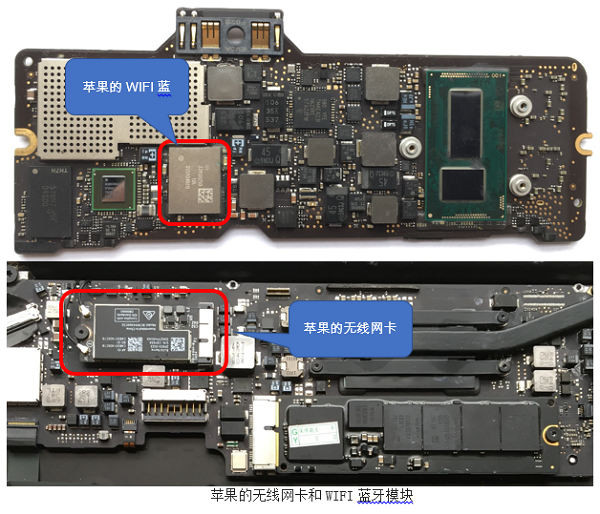

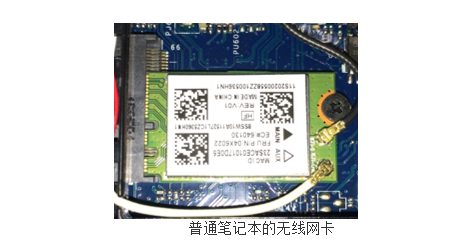

  6.苹果的无线网卡有些是可插拔的,有些是采用WiFi蓝牙模块焊在主板上的,它超强的无线接收能力,是其它笔记本无法相比的。而其它笔记本的无线网卡大多数是采用MINIPCIE或者M.2插槽,它们的共同点是都走PCIE总线,归PCH管理。


苹果MacBook和普通笔记本的电路区别 图4

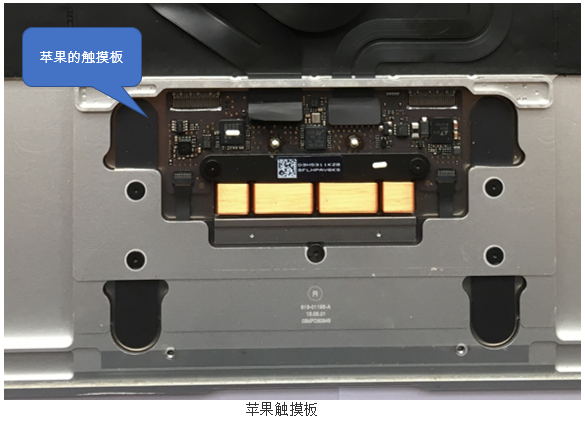

  7.苹果的触摸板比其它笔记本触摸板更强大,支持很多手势功能。


苹果MacBook和普通笔记本的电路区别 图5

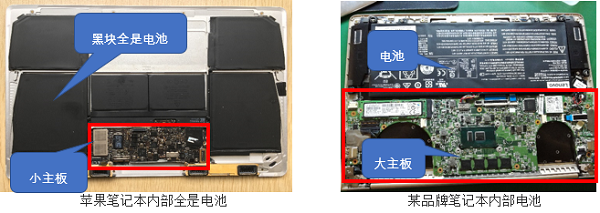

  8.主板大小和电池的区别。苹果笔记本内部的电池占整个笔记本的大部分空间,而主板却和鼠标差不多大小。如下图中,除红框中的主板外,其它全是电池,苹果以这种粗暴的方式来提升整机的电池续航时间。

  普通笔记本内部的电池只占用了不到一半的空间,而主板却占用了一大半,主板越大,意味着耗电功率也比较大,比较费电,因此普通笔记本的续航时间短。

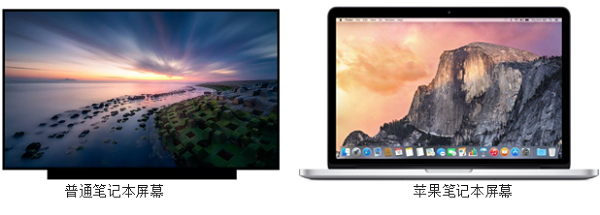

  9.屏幕的区别。

  苹果笔记本采用的视网膜屏幕,4K高清,宽视角,真色彩,是那些创作者、设计师的首选。对于游戏玩家来说,4K高清并不是什么好事,因为很多游戏并不支持4K高清,就算支持那也是相当耗显卡,否则游戏画面会卡顿相当厉害。

  而普通笔记本采用的是IPS屏,多数是1366*768,或者2K,1080P,也有的能达到4K,但是对于日常办公、家用、游戏,1080P足够了。对于维修人员,普通笔记本的屏幕比较容易更换,成本低、换屏风险低。而苹果笔记本屏幕更换,除非连外壳一起更换,否则需要自己分离(将屏幕的A\B壳、液晶面板与内部的背光板、导光板、偏光片分离),分离过程比较复杂,极易损坏屏幕。


苹果MacBook和普通笔记本的电路区别 图6
二、电路上的区别

  先来介绍一下2018年之前的苹果笔记本。

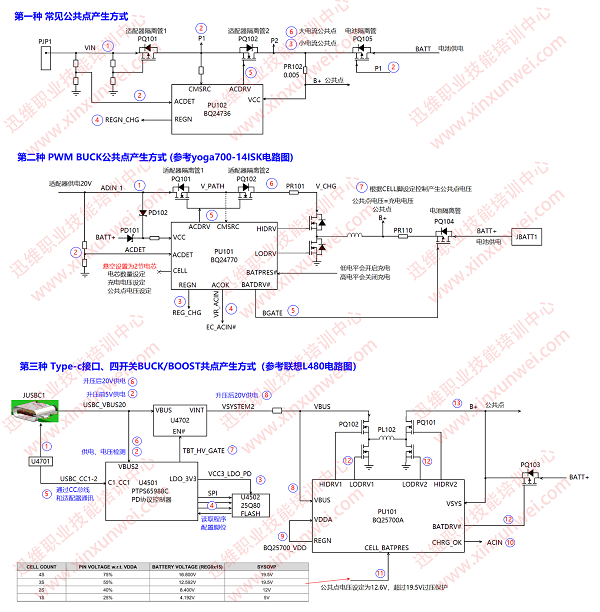

  1.苹果笔记本和其它笔记本的保护隔离电路基本上相同,经过总结,其它品牌笔记本的保护隔离电路通常有以下三种,而苹果的保护隔离电路也是采用以下第二种或第三种方式。

苹果MacBook和普通笔记本的电路区别 图7
  2.苹果笔记本多数支持深度睡眠,会采用SLP_SUS#信号去开启浅睡眠待机供电。时序设计非常严谨,严格按照标准时序设计。而其它品牌笔记本,多数不支持深度睡眠,SLP_SUS#基本上不采用。

苹果MacBook和普通笔记本的电路区别 图8

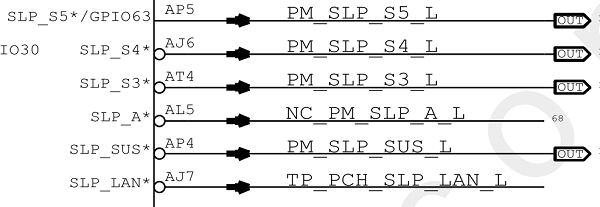

苹果笔记本电路(采用SLP_SUS#信号)

苹果MacBook和普通笔记本的电路区别 图9
其它笔记本电路(不采用SLP_SUS#信号)

  3.苹果的背光升压电路在主板上,其它笔记本的背光电路在屏上面。

苹果MacBook和普通笔记本的电路区别 图10

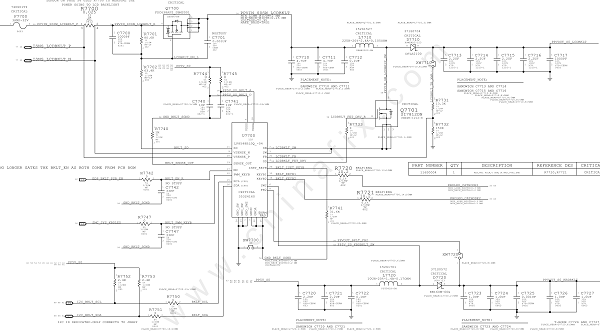

苹果的背光升压电路

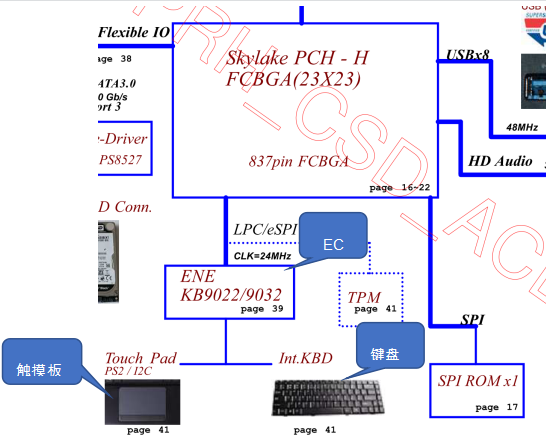

  4.在架构上,苹果的键盘触摸板归PCH桥管理,其它笔记本的键盘触摸板归EC管理。

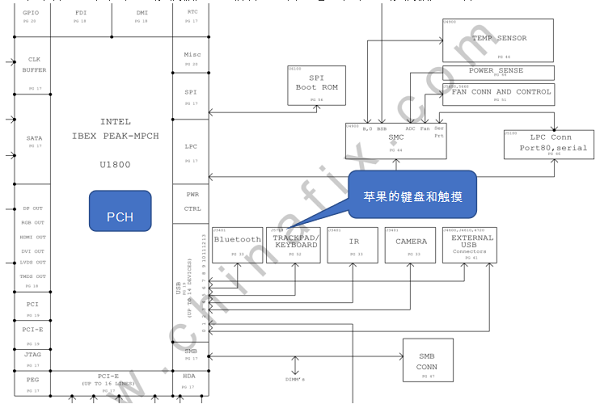

苹果的架构

苹果MacBook和普通笔记本的电路区别 图11
普通笔记本的架构

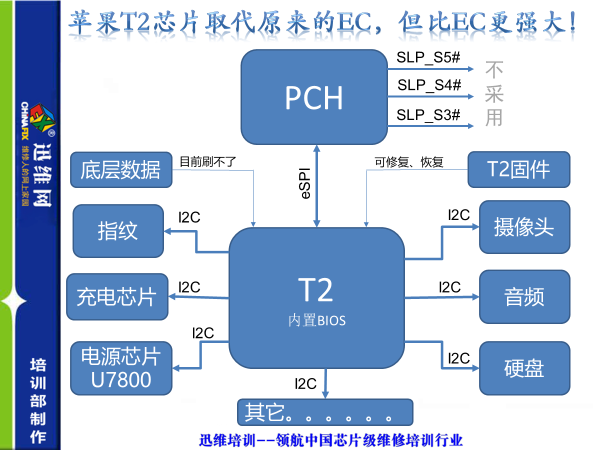

  2018年以后的苹果笔记本采用T2芯片、集成电源芯片、以及ARM架构的处理器后,和其它笔记本不同的地方太多了,偏向于苹果IPAD和IPHONE的设计,这里就不一一描述了。


苹果MacBook和普通笔记本的电路区别 图12

三、系统上的区别

  苹果笔记本搭载的都是MacOSX系统(仅支持苹果笔记本安装),拥有相对独立封闭的系统环境,无法和其他系统平台的笔记本兼容。

  普通笔记本一般出厂安装的是Windows 10系统,在通用性上相比苹果笔记本更强,特别是在软件、生态上面比较成熟,使用WINDOWS系统的用户基数大。

  如果在苹果的笔记本电脑上安装Windows系统,会造成电脑运行速度慢,发热量会增大,电池续航时间缩短,触摸板的手势功能无法实现等等各种软件、硬件问题。

四、生态上的区别

  苹果笔记本可以联动包括苹果手机、苹果平板、苹果耳机(AirPods)等设备,实现更加高效地切换操作;普通笔记本因为各个品牌的硬件生态相对割裂,所以联动的可能性更低,效果也没有苹果笔记本这么好。

  苹果笔记本和普通笔记本、平板电脑和手机、以及笔记本与手机的其它不同设计的区别,我们会在另外的文章中讲到,小伙伴们持续关注我哦。
