G470短路艰难维修

更新时间:2015-06-04 浏览量:576

  前天接了一台G470进水的短路了, 先是给另外一个同事修,后来同事判断桥也短路了就到我手上了,我拿到手先量公共点发现只有20几欧,直接请出烧机大法,发现桥是挺烫的,不过我还是感觉不是桥的问题然后继续到处摸,当摸到PQ702的时候被狠狠的烫了一下,拆了再量下40几欧,还短。继续烧,PU401 、pu702、pu801、拆掉pq801终于不短了,从料板堆里翻出一块一样的料板 把这些芯片都补上通电,待机正常,按开关电流只到0.1几,就知道没那么简单,然后量电感,只有PL502有1.5vp,上笔记本维修培训网找到图纸。

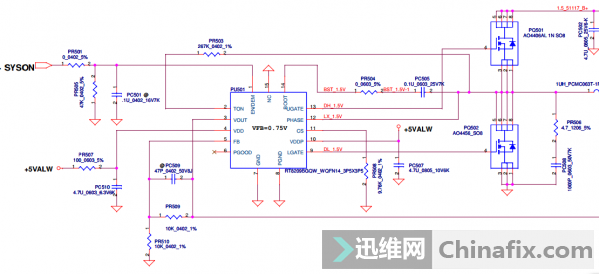

按时序EC发出SYS0N后就会发出susp#,看图纸

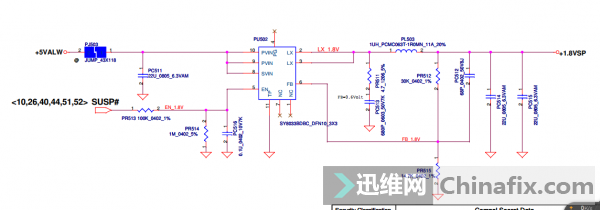

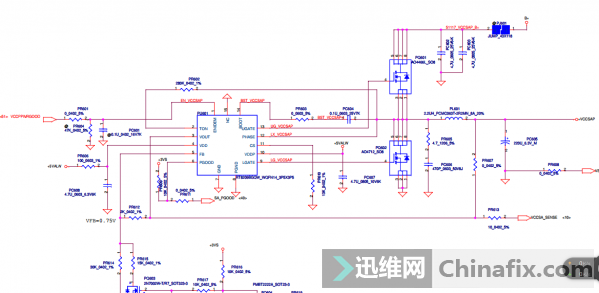

PU502供电5V有了,5脚开启SUSP#也有了,那应该有1.8VSP呀,实际量只有0.34V 换个PU502 1.8vsp出来了,不过电流还是一样只有0.1几,L702电感也没电压, 供电脚,开启脚都有电压,不会芯片是坏的吧,断电量阻值感觉阻值偏低,忽然想到之前PQ702短路了,然后把PQ702、PQ703、pu702都换了,之前上出管PQ801也短路了,然后我把PQ802下管也换了,以防万一,电流0.2几还是不正常,量PL702电感有1.05V了,PL801有+VGA_CORE电压了,发现就只有PL601和cpu供电还集显供电没出来了,先把VCCSVP修出来吧




还是一样供电开启都有了,直接换个芯片电压出来了,通电发现CPU已经烧坏了,换个CPU通电发现没有cpu供电,电流只有0.4几这个时候已经很烦了,把板子丢到一边休息了一会回来继续。

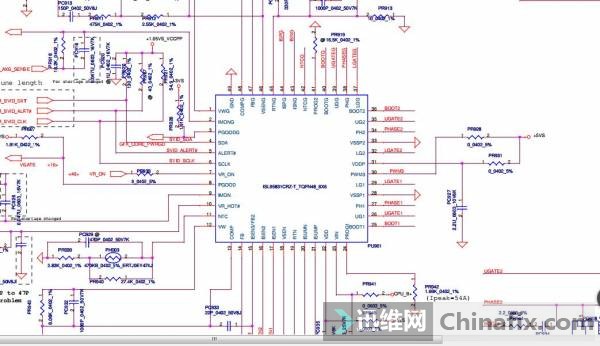

量CPU工作条件,量23脚主供电有,22脚VDD有5V,7脚VR_ON有3.3V,经验告诉我现在不是BIOS就是CPU了,然后刷个BIOS,尼玛还是一样,难道这个CPU也是坏的。再找了个CPU也还是一样,这是什么情况?从电脑维修培训论坛里再下了个BIOS,刷上去还是一样这没理由啊,以往没CPU供电换个CPU或者刷个BIOS就好,这次怎么回事?仔细想想桥要读完BIOS,才会发信号给CPU,拿示波器打BIOS波形,发现1.2.5.6脚都没有波,看来是桥的问题了。把桥取出来,换了个65的桥,装上去通电发现电流正常了,接上个屏试下亮机了,这台机修的都是一个电压一个电压修出来。


文章来源:迅维网

http://www.chinafix.com/thread-865524-1-1.html
