宏碁ACER E5-511,版号 LA-B211P不完全上电维修案例(附EC,SB程序)

更新时间:2016-06-20 浏览量:982

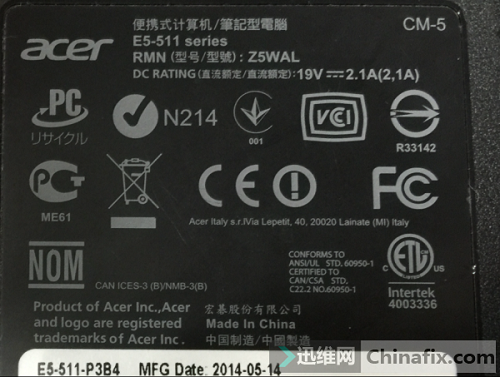

  型号:宏碁ACER E5-511

  版号:LA-B211P

  故障:不完全上电,待机电流0.008正常,按开关电流只上到0.011A。


宏碁ACER E5-511不完全上电 图1
宏碁ACER E5-511不完全上电 图1

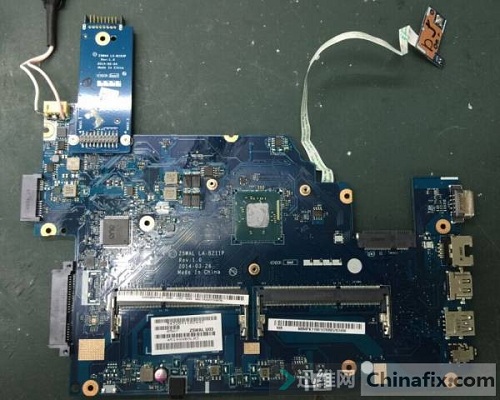

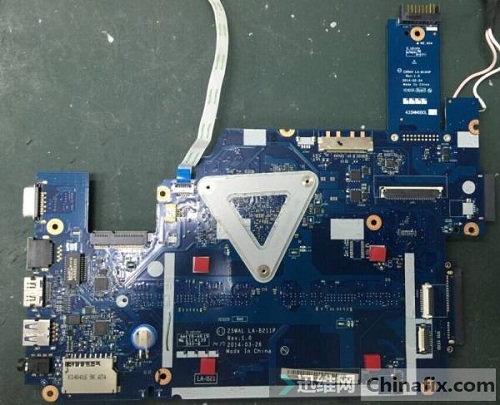

  主板正面:

宏碁ACER E5-511不完全上电 图2
宏碁ACER E5-511不完全上电 图2

  主板反面:

宏碁ACER E5-511不完全上电 图3
宏碁ACER E5-511不完全上电 图3

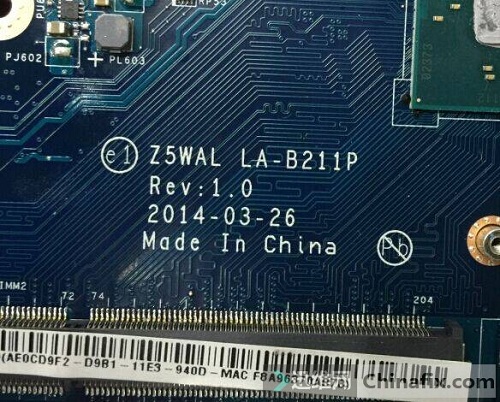

  主板版号:

宏碁ACER E5-511不完全上电 图4
宏碁ACER E5-511不完全上电 图4

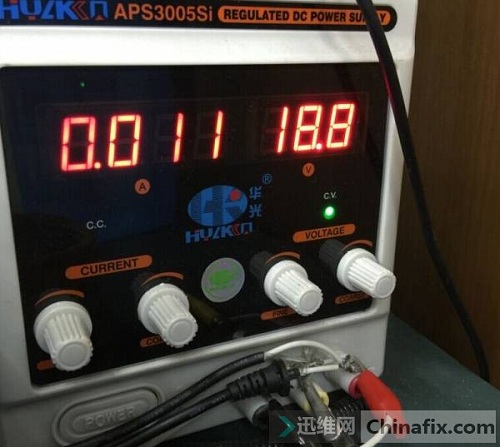

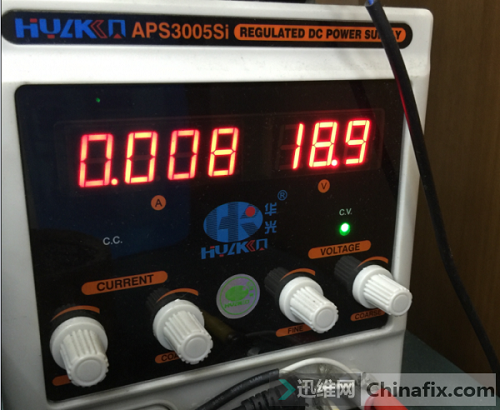

  待机电流0.008正常,按开关电流只上到0.011A。

宏碁ACER E5-511不完全上电 图5
宏碁ACER E5-511不完全上电 图5

宏碁ACER E5-511不完全上电 图6
宏碁ACER E5-511不完全上电 图6


  宏碁ACER E5-511不完全上电维修方法/步骤:

  宏碁ACER E5-511笔记本之前修的时候换了键盘跟DVD ROM,这次回来直接上不了电。

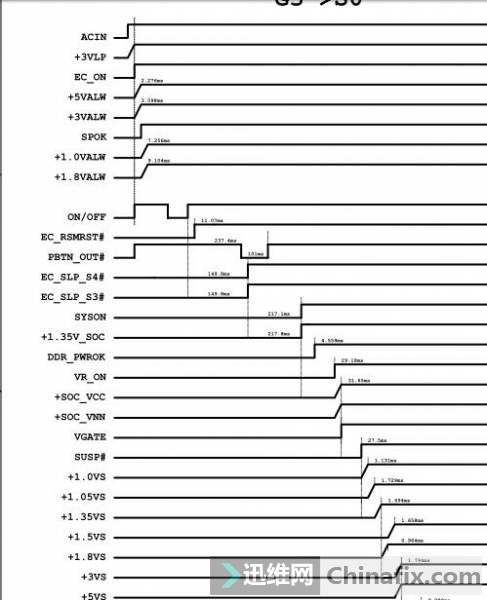

  维修先用了“三板斧”,从以前换下来的一样的板子把EC换过去,故障还是一样,再刷了个BIOS,故障仍旧不变,根据以往的维修经验,这个板子CPU芯片坏的多,怀疑是它的问题,不过还是先查查图纸最后的时序图吧!

宏碁ACER E5-511不完全上电 图7
宏碁ACER E5-511不完全上电 图7

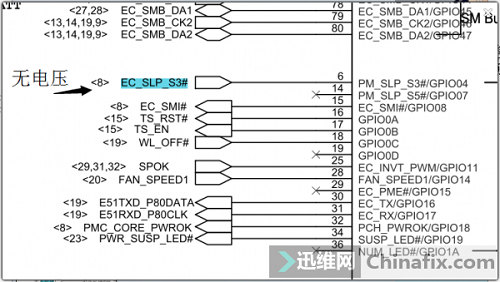

  按照时序图一步一步测量,当测到EC 第六脚  EC_SLP_S3# 时,发现没电压。

宏碁ACER E5-511不完全上电 图8
宏碁ACER E5-511不完全上电 图8

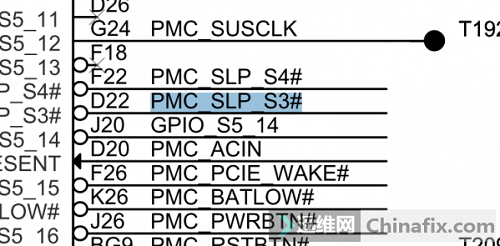

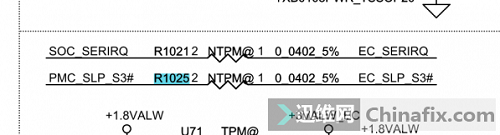

  查EC_SLP_S3# 是由南桥 D22脚产生 PMC_SLP_S3# 经过电阻 R1025 转化得来的。

宏碁ACER E5-511不完全上电 图9
宏碁ACER E5-511不完全上电 图9

宏碁ACER E5-511不完全上电 图10
宏碁ACER E5-511不完全上电 图10

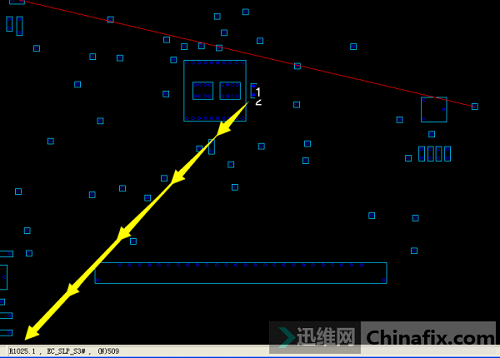

  再用点位图找到电阻R1025位置在主板键盘接口附近。

宏碁ACER E5-511不完全上电 图11
宏碁ACER E5-511不完全上电 图11

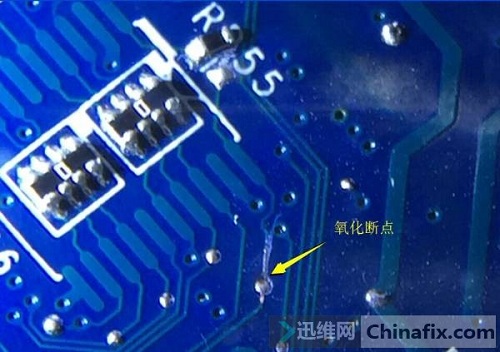

  找到主板该处发现有一点点腐蚀情况,清洗干净放大后的效果图。

宏碁ACER E5-511不完全上电 图12
宏碁ACER E5-511不完全上电 图12

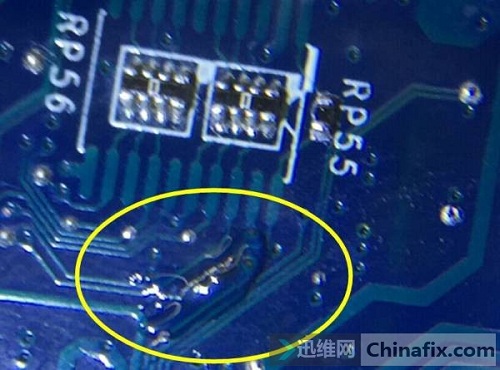

  故障点找到了,飞线之后打点热熔胶。

宏碁ACER E5-511不完全上电 图13
宏碁ACER E5-511不完全上电 图13

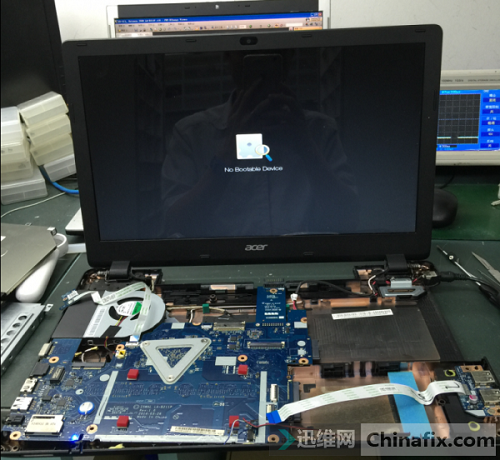

  上电,电流直接往上跑,宏碁ACER E5-511完美亮机。

宏碁ACER E5-511不完全上电 图14
宏碁ACER E5-511不完全上电 图14

  教你如何备份此板EC程序?

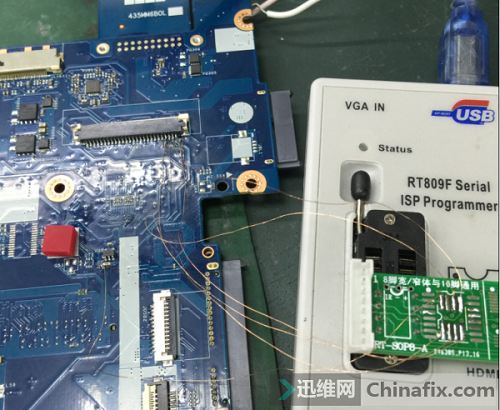

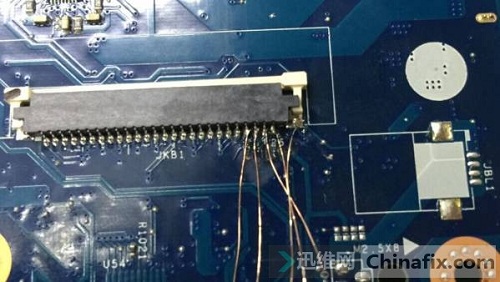

  为方便大家,顺便把EC BIOS和SB BIOS备份了出来,顺便把备份EC的方法分享给大家,照着接线就好了。

宏碁ACER E5-511不完全上电 图15
宏碁ACER E5-511不完全上电 图15

宏碁ACER E5-511不完全上电 图16
宏碁ACER E5-511不完全上电 图16

宏碁ACER E5-511不完全上电 图17
宏碁ACER E5-511不完全上电 图17

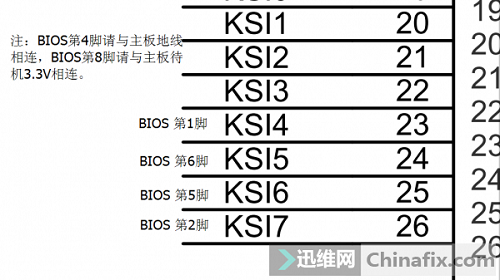

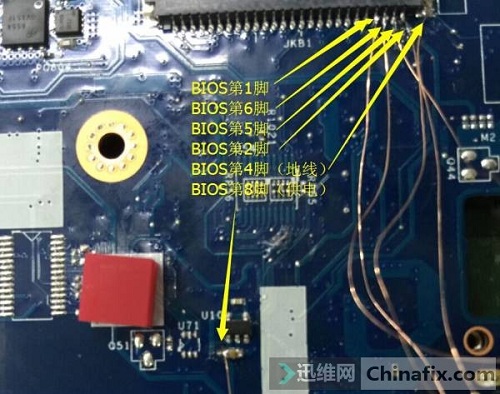

  键盘接口最后几个引脚分别跟BIOS的引脚相连。

宏碁ACER E5-511不完全上电 图18
宏碁ACER E5-511不完全上电 图18

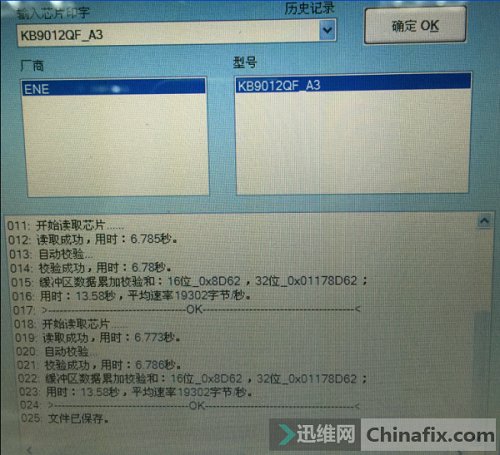

  然后读取芯片并保存EC程序。

宏碁ACER E5-511不完全上电 图19
宏碁ACER E5-511不完全上电 图19

  虽然主板上的EC型号是KB9022Q,但也可以用KB9012来读取的,最后附上备份的资料。


附:



文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-976603-1-1.html

本文作者:迅维ID:蓝冰心
