技嘉B75主板简单维修案例

更新时间:2016-07-04 浏览量:432


  技嘉GA-B75M-D3V REV:2.0按开机一转一灭不断循环。

  从诊断卡上看是没有复位,接下来按套路测内存,供电OK,PLL1.8v OK,VCCSA OK,VCCIO供电OK,测CPU供电无,那么就从CPU供电修起。

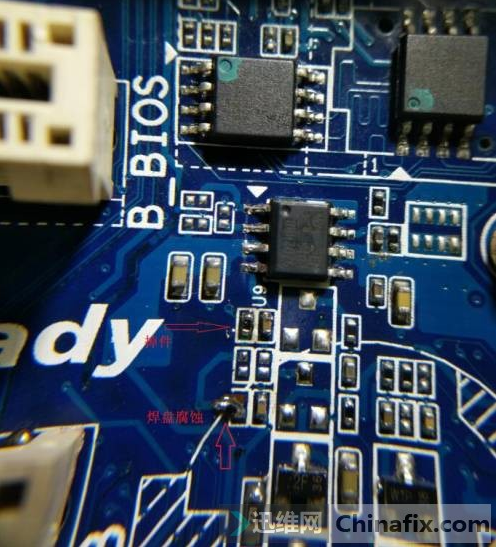

  采用isl95836芯片测VRM芯片第5脚,第7脚没有SVID波形,往后退想查一下PCH发出的CPUPWROK,因为没有元件位置号,我也懒得查了,直接去I/O查看是否有PWROK1,pwrok2,atxpwrok,经过测试,这三个信号在I/O上测都正常,我在想是不是发给PCH中间有断线?我就跑PCH那边去看看,一看发现电池座周围有好多灰尘(因为此主板插有独立显卡,都是独显风扇吹出来的灰),加上回潮,感觉元件有点氧化,用洗板水清洗后发现,电阻都掉了,焊盘发黑。拆掉电池座,还发现另一个电阻也霉了,一刮就掉。


技嘉B75主板简单维修 图一

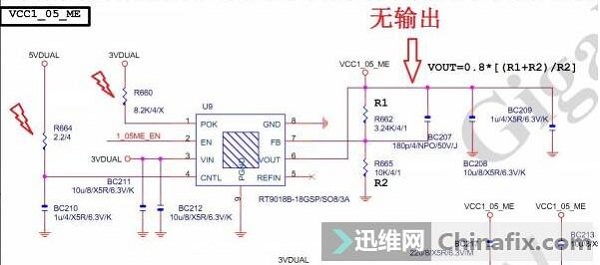

  查看了一下图纸,原来是U9芯片的供电VCC1_05_ME。


技嘉B75主板简单维修 图二

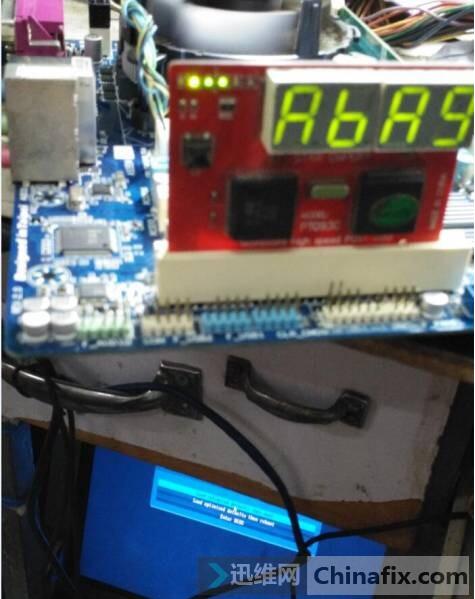

  补好件后ME供电也出来了,最后亮机。

技嘉B75主板简单维修 图三

  总结:H61以后的主板ME模块没有供电,那么故障现象是上电就掉不断循环。

  本文作者:迅维ID(weiweiwing888)本文是作者原稿,迅维编辑未作修改。
