接客户机器，客户描述不开机，打发走客户。

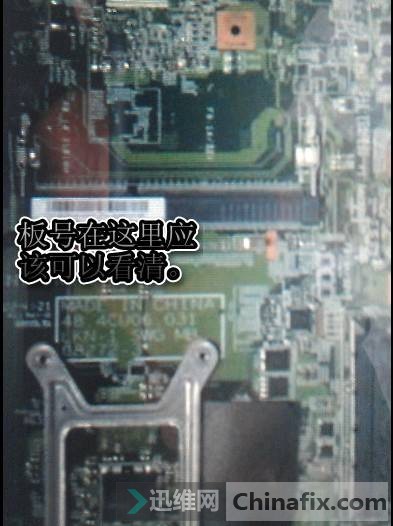

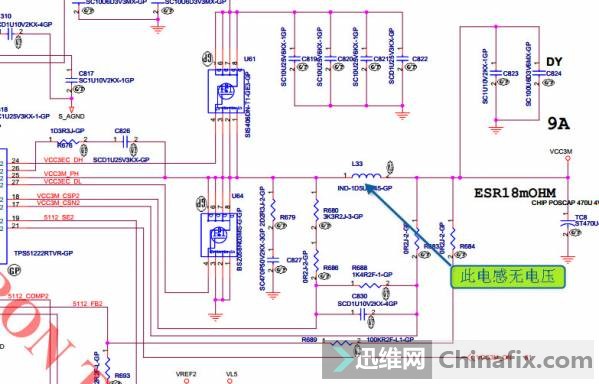

拆机检测个发现无短路现象，上电发现无待机，按开关无任何反应，查3V 、5V电感发现均无电压。见下图：

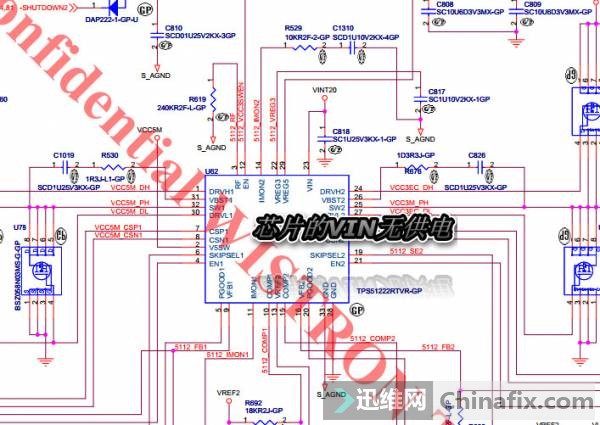

检测芯片TPS51222RTVR-GP的供电脚23脚的VIN无电压，看下图可知是VINT20.

这就可以确定是保隔不过，检查Q28发现源极和栅极都是是19V漏极没有输出电压。见下图：

Q28是PMOS,栅极电压要低于源极电压才可以导通现在的问题是栅极电压高了，要想使Q28导通那么DISCHARGE2这个信号必须为I低电平而-PWRSHUTDOWN这个信号必须为高电平。见下图：

经检测Q36的栅极DISCHARGE2的电压时低电平正常，Q37的栅极-PWRSHUTDOWN也是低电平这个就不正常了。见下图：

查信号来源，发现此信号是经电阻R869由VCC3SW上拉得来，而VCC3SW由BD4176KVT-GP的61脚发出的。见下图：

测量VCC3SW电压正常，而R869一端有电压一端无电压，测R869正常。见下图：

这个-PWRSHUTDOWN 是被拉什么低了呢，经过一段时间的查找终于找到了，见下图：

更换此芯片后上电测试亮机，此机器修复。
