型号：苹果A1286

　　板号：820-2915-b

　　故障：不开机，客户描述之前是白屏，自己加焊显卡后就不开机了。


苹果A1286不开机（图1）

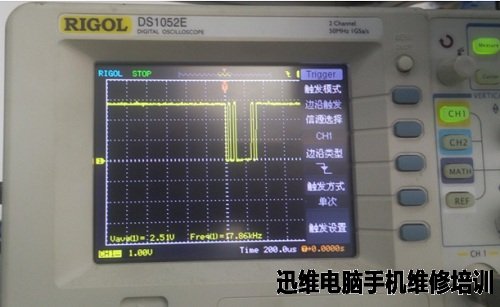

　　接可调电源电流上到0.4A后反复掉电重启，用示波器量测全板的供电，除了PPVCORE_S0_CPU和PPVCORE_S0_AXG这两个电压之外，其它供电都出来了，PROCPWRGD信号也没有没出，再往前面推PM_PCH_PWROK信号正常，有读取BIOS动作，刷BIOS没有效果。用双踪示波器对比PM_SLP_S3_L和其它信号，对比后发现S3信号先掉。


苹果A1286不开机（图2）

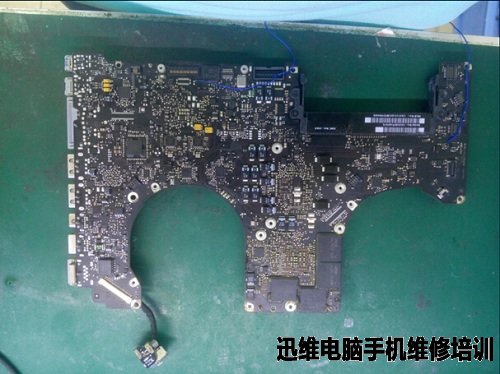

　　初步判断是BGA问题，但是除了显卡其他地方客户都没动过，首先要排除显卡的原因，把显卡取下重植后现象一样，最后换桥后电流上去，测屏线接口已有EDID。


苹果A1286不开机（图3）
