联想y460c二修机修复

更新时间:2015-08-24 浏览量:588

昨天接了一台联想Y460C的机器,拆开看,很多电容。



 二极管什么的都被动过,二修机,插上电源,没有待机电流,量3v 5v待机没有电压,再量 待机芯片1720   6#vin 没有电压 ,很明显,隔离保护没过,或者主板有短路,上电脑维修培训网先找到该机图纸。



 打各个电感,没有发现明显短路的地方,懒得找,直接连上19v烧鸡,找到显卡供电场馆旁边一个电容短路,换掉后,通电,再量待机芯片供电19v,待机电压也出来了。一想这么简单的问题上家居然没修出来,装上开关,触发!..按开关没反应,好吧我小看你了,接着修,先查看了下上家动过的电容。

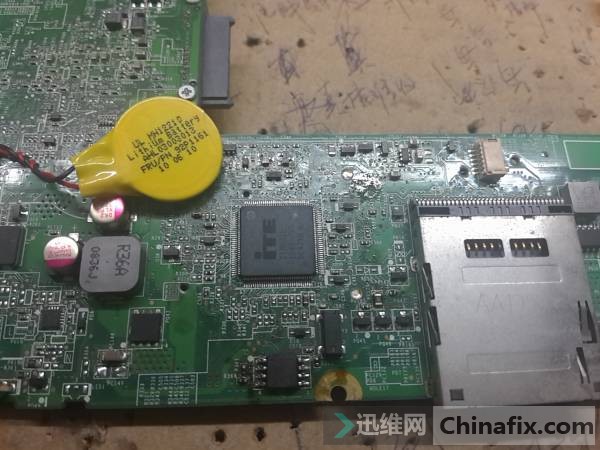

 再看到一个很隐蔽的二极管在CMOS电池遮着,没有接上,换个,通电,还是一样,一步步查条件吧再次打开图纸,找到开关CN4   3#触发信号 ,测量,有高低高跳变,  量pwrbtn  ec的80#没有电压,摘掉相连的二极管D8还是一样。再量ec条件,供电26# 3.3v    时钟   复位都正常,换个ec试下,几分钟后,再量pwrbtn还是没有电压,什么情况,先不管这里,量了下ec 21#  acin  只有1.8v  应该3.3v才对啊!追查到充电芯片88731A  2脚  3.4V 正常啊,怎么到ec这里就只有1.8了,难道我记错啦,直接飞线后,还是不触发,感觉没思路了。再量PWRBTN  发现有3.3v 触发,没有跳变。

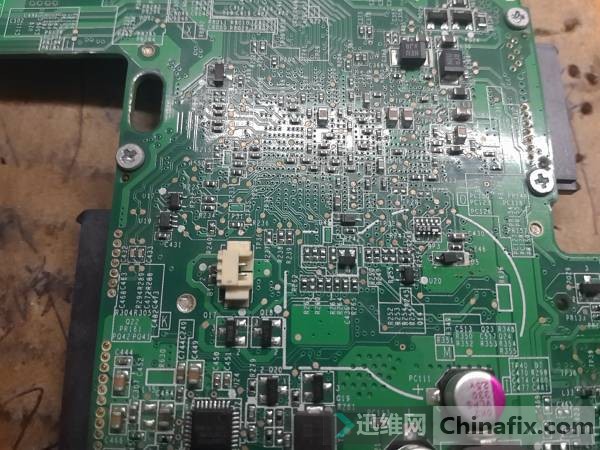

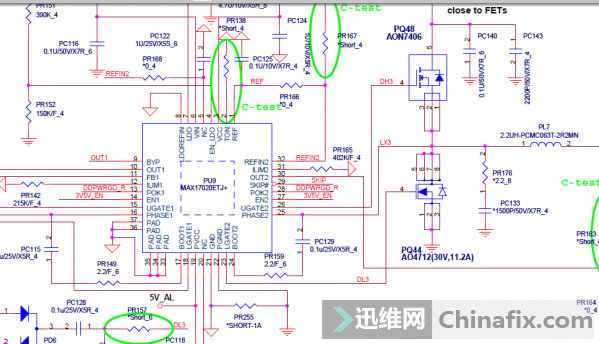

 既然这个信号时有时无,然后又无跳变,EC我又换过,最后只有南桥了,破釜沉舟的上BGA   一番捣鼓之后,通电,还是不触发,一看,之前飞线的acin,拔掉飞线,触发 ,还是没有看到期待的电流跳动,再去量pwrbtn这个信号,有高低高跳变,不错,看来还是南桥的问题。继续上bga  再次加焊, 再次触发,电流一路飙到0.8a   不动了,看样子没跑马,量下电压,发现没有独显供电电压,找到图纸 显卡供电芯片pu11  8792e  量供电,5v   ,1#开启没有电压,追查图纸

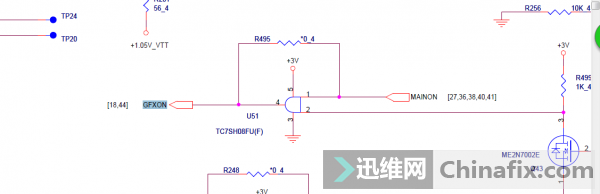

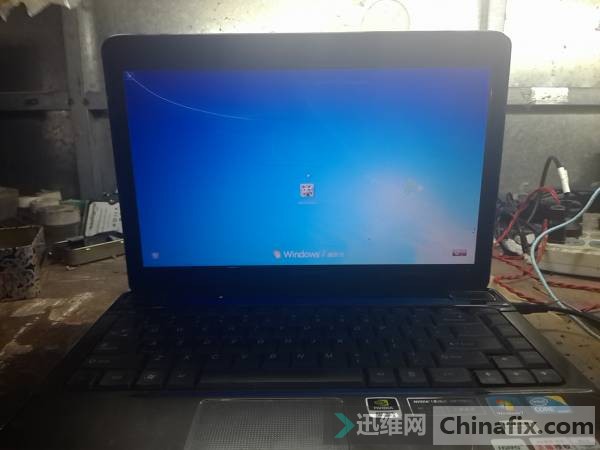

来到U51  1#很明显的3.3  ,2#  0v 。摘掉后面相连的Q43 再量U51的2#  3.3v   立马换掉这个叼毛场馆,再次触发,电流还是一样,开启电压,南桥已经发出来了啊,场馆也换了,为何还是不行,摘掉U51   依然没有起色!难道修不好吗?不要啊,我可是花了差不多一天的时间啊,狠下心再次换南桥,触发,电流飙升1.6a ,接上屏,完美亮机。
