接修一裸板，板号为LA-9104P，二修机，客户说是不开机。

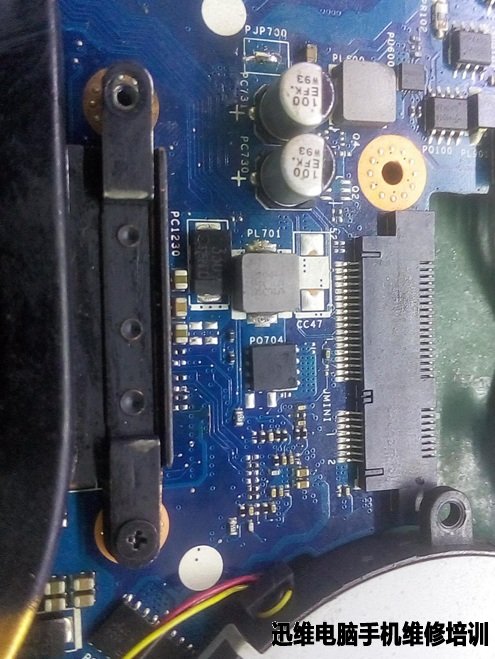

DELL LA-9104P不开机维修（图1）

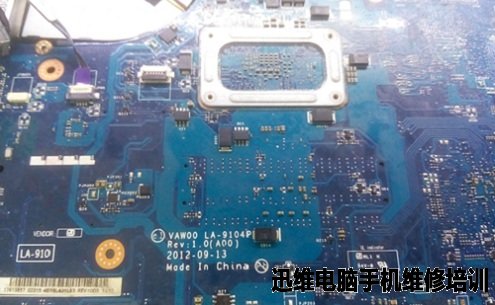

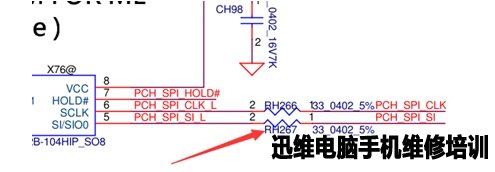

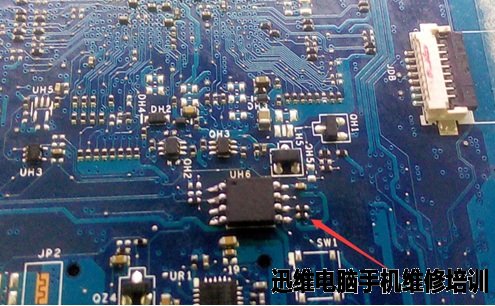

　　接可调电源，按开关电流上到0.1，除了CPU和集显供电没出来其它的电压都正常。桥是SLJ8E，先把上家处理的地方都看了一下，按照7系列时序，测PROCPWRGD没有，PWROK有。双BIOS，测BIOS波形，发现UH6第5脚相连的地方有个电阻掉了。


DELL LA-9104P不开机维修（图2）


DELL LA-9104P不开机维修（图3）



　　补上之后电流上到0.18，还是没有CPU供电。测PROCPWRGD已经有了，最后发现CPU旁边断了条线，不注意看还真看不出来。


DELL LA-9104P不开机维修（图4）


　　连上后修复。
