机型：联想M5400

　　板号：DA0BM5MB8D0  REV D

　　故障：不触发，原因客户未写，上家只刷过BIOS。如图：

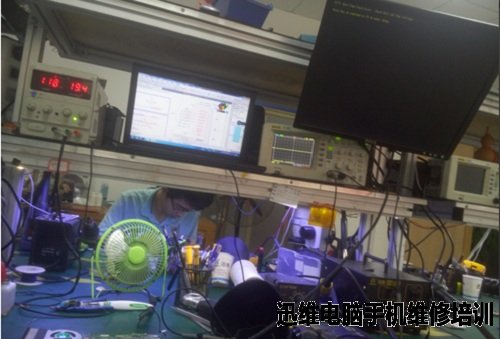

联想M5400不触发维修（图1）



　　待机电流0.007，按开关电流可以上到0.02。测EC供电，复位，适配器检测信号，都正常。再测桥的条件也都正常，板子比较新上家只刷过BIOS，自己又重新刷了一下现象一样。这个板子是双BIOS，U44、U45，最后发现R654阻值变大，更换后电流上到0.5不跑码。

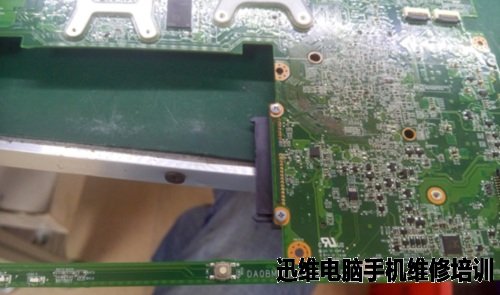

联想M5400不触发维修（图2）



　　发现桥的25M晶振没起振，桥的条件也都正常，更换25M晶振无果，最后发现是谐振电容到晶振脚断线，飞线后OK。

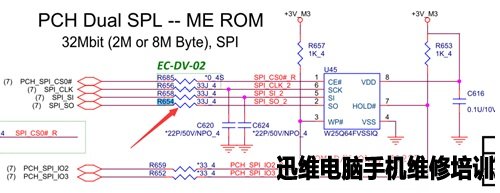

联想M5400不触发维修（图3）

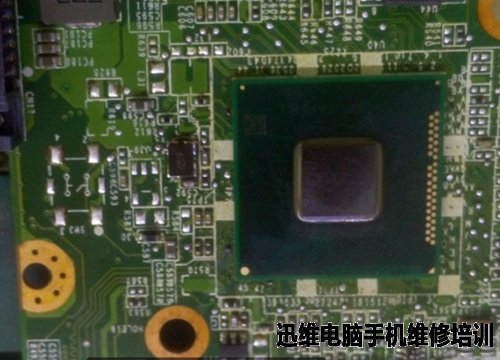

联想M5400不触发维修（图4）
