二修戴尔4R-5421开机掉电故障维修案例

更新时间:2016-11-24 浏览量:567

  同行送来一台戴尔14R-5421开机掉电故障维修,据同行讲换过EC,也刷过BIOS无果。

  我们静态测试主板上关键测试点都正常,没有发现异常,然后通电检测,去掉内存,仍然掉电,最小化硬件也掉电,可以确定是电路方面的故障。

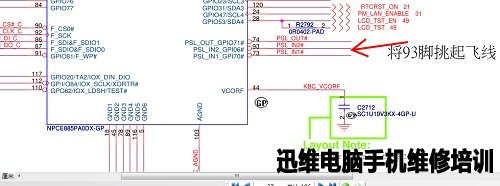

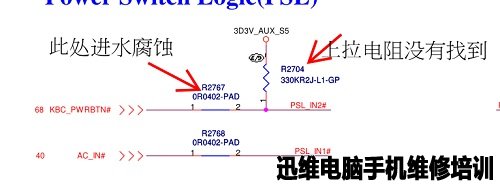

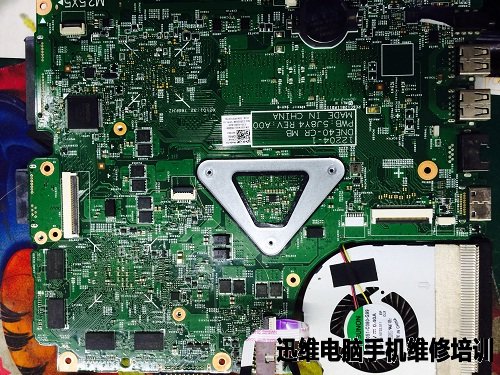

  此笔记本电脑是纬创代工的板号1224-01找来电路图,对照电路图找到EC的开关引脚93脚,KBC_PWRBTN#,测试发现电压是2.4V左右,正常电压应该是3.3V,断电,在主板上跑电路发现,主板上的R7267此点有腐蚀,电阻R2704没有找到,再跑电路发现到开关引脚上的R7267,到EC上的引脚之间断线。

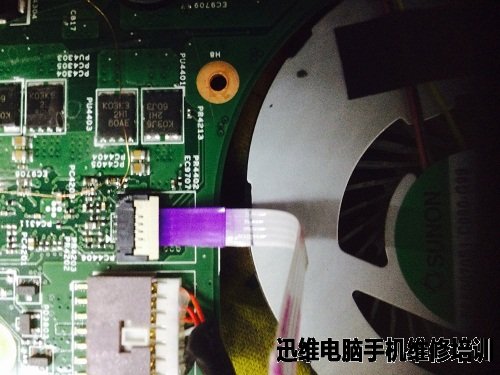

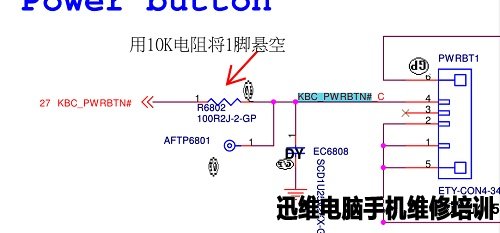

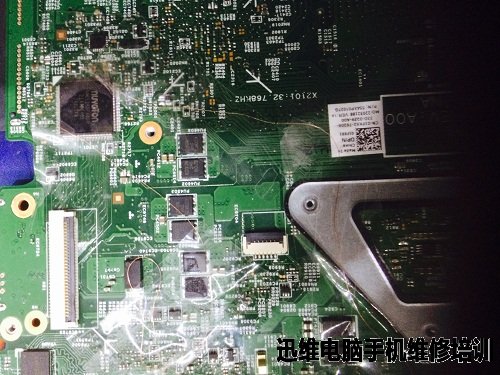

  看来故障就在这里EC的开关引脚上的电压不对引起的自动上电,然后掉电,主板上的R2704的电阻没有找到,测EC的93脚的阻值也发现偏低,将EC的93脚挑起,然后直接飞线到开关板接口的4脚,将原来的R6802去掉,找一个10K的电阻,将电阻一个脚悬空,一个脚连开关的4脚,然后再找一个待机有3.3V的地方,飞线到10K的电阻上。

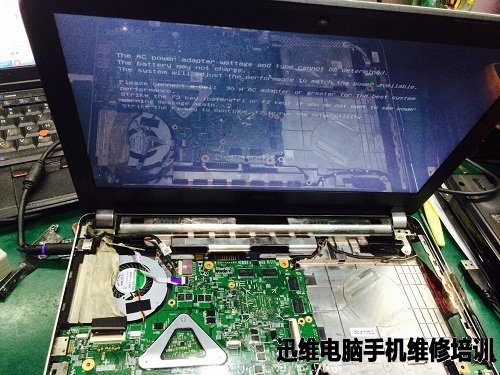

  飞好线后,再接电源,不再自动上电,用万用表测试,EC上的引脚电压3.3V,开关引脚上的电压也正常3.3V,按下开关测试,熟悉的戴尔LOGO出现,倒计时20秒,也不再掉电了,接下来装机测试一切正常。




  故障总结:戴尔14R-5421开机掉电故障,是由于开关到EC之间,有断线,板层腐蚀引起的。维修的难点就是这种故障是开机显示之后掉电,会把我们带到信号方面的故障,或者其它的故障,我们可以通过对笔记本主板的电路和信号的了解,来确定维修思路检测来判断确定是电路方面的故障。

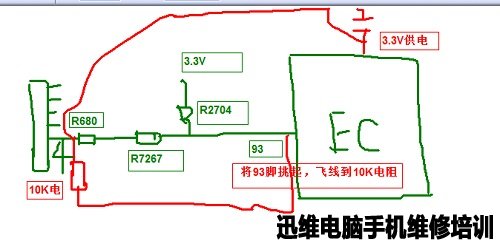

  改电路示意图:
